给水高压减压阀方式

常用的高层建筑给水高压减压阀方式

上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)

（一）高位水箱供水方式

可分为并列供水方式、串联供水方式、减压水箱供水方式、减压阀供水方式。

1、高位水箱并列供水方式

在各分区独立设水箱和水泵，水泵集中设置在建筑底层或地下室，分别向各区供水。

优点：1）各区是独立系统，供水安全可靠；

2）水泵集中，管理维护方便；

3）运行动力费用经济。

缺点：1）水泵数量多，高压管线长，设备费用增加；2）分区水箱占用建筑面积，影响经济效益。

2、高位水箱串联供水方式

水泵分散设置在各区的楼层中，低区的水箱兼作上一区的水池。

优点：1）无高压水泵和高压管线；

2）运行动力费用经济。

缺点：1）水泵分散设置，占用较大面积，管理维护不便；2）防震、隔音要求高；3）供水可靠性差。

3、减压水箱供水方式

整个高层建筑的用水量由底层水泵提升至屋顶总水箱，然后再送至各分区减压水箱。

优点：1）水泵数量少，设备费用低，维护管理简单；2）泵房面积小，减压水箱容积小。

缺点：1）水泵运行动力费用高；2）屋顶水箱容积大，对建筑结构不利；3）供水可靠性差。

4、减压阀供水方式

以减压阀代替减压水箱。

优点：减压阀不占面积；

缺点：水泵运行动力费用高。 _

（二）气压水箱供水方式

1、气压水箱并列供水方式

2、气压水箱减压阀供水方式

优点：不需高位水箱，不占建筑面积。

缺点：运行动力费用高；贮水量小，水泵启闭频繁。

（三）无水箱供水方式

根据给水系统中用水量情况自动改变水泵的转速，调整出流量并使水泵具有较高工作效率。

1、变速水泵并列供水方式

2、变速水泵减压阀供水方式 ^

优点：不需高位水箱，不占建筑面积

缺点：1）设备费用较大；

2）管理水平要求高（设备维修复杂）。

建筑很高，分区数较多时，可根据实际情况混合采用各种供水方式。

高层建筑给水高压减压阀压力档次

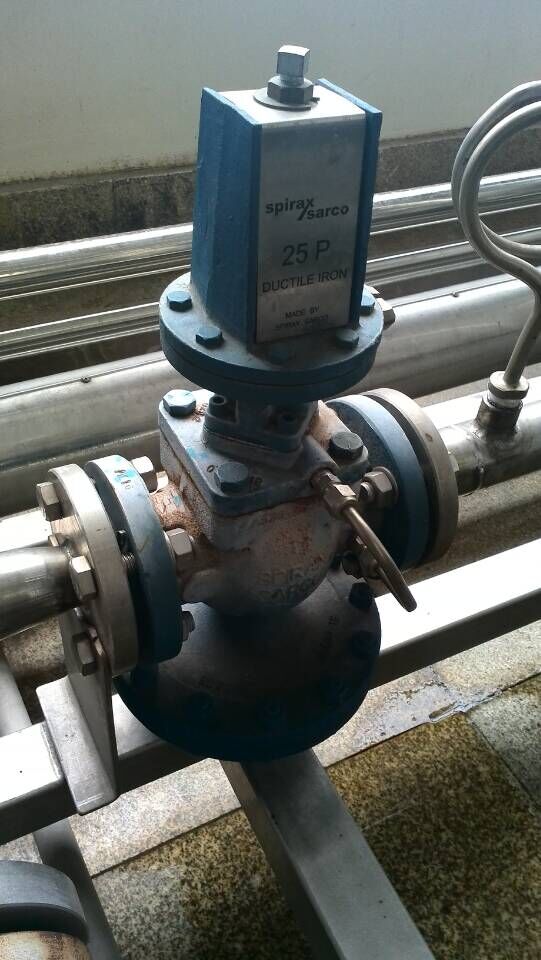

一、减压阀的概述：
减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力

学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，

从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒

定。
二、减压阀安装调试
1．减压阀在安装前，铭牌合格证是否和所需阀门相符，外表是否有严重损伤。充分冲洗管道，并对减压阀进行冲洗，如果减压

阀存放时间过长，需对减压阀内部进行充分清洗。
2．如果阀门本身不带压力表，应该在阀前阀后安装管道压力表。
3．为了不影响减压的使用效果，同时考虑到安装维护的方便，一般减压阀均应该安装在水平管道上，波纹管式减压阀为倒装。
4．安装前必须注意阀体上的箭头方向，箭头指向为介质流动的方向，不能装反如果介质中含有杂质，可能会堵塞阀孔，须在减

压阀进口前1米左右安装管道过滤器，过滤器目数在20目以上。
5．为了防止阀后压力超压发生事故，减压阀出口端4米处应该安装安全泄压阀。
二、减压阀常见故障和维修方法
1．介质无法通过或通过量非常小。
此种情形一般都为通道堵塞，清除通道污物即可。
2．直通。
a．活塞卡住。方法：清除缸套和活塞间污物。
b．主、导阀阀杆在导向孔内卡住。方法：将主、导阀阀杆用纱纸磨小外径。
c．主、导阀密封面有污物卡住。方法：清除污物。
d．膜片损坏。方法：更换新膜片。
3．压力无法调节。
a．缸套与活塞间隙过大。方法：更换缸套或活塞。
b．调节弹簧劳损或调节范围超过弹簧上下限值。方法：更换新的或合适的弹簧。
4．阀后压力不稳。
a．入口压力波动范围过大。方法：尽量保持入口压力在较小范围波动。
b．要求流量和实际流量相差过大。方法：重新计算流量，选用适合的口径。

高层建筑给水高压减压阀流量系数（Cv）
