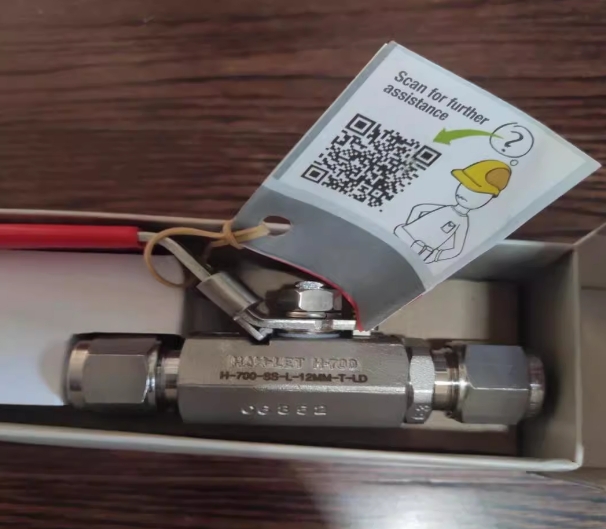

哈姆雷特H700系列两片式球阀
产品概述
哈姆雷特H700系列阀门为中压仪表球阀，适用于各种普通用途场合及仪表板。该阀门结构紧凑，端口尺寸较大，允许通过较大的流量，能够实现密封性的截断，服务寿命时间长，操作力矩小，哈姆雷特H700系列中压仪表球阀可应用于双向流体管道系统，经鉴定，该系列球阀能够承受的zui大工作压力为2000磅/平方英寸（即135巴），在此压力条件下，该阀门能够可靠地执行"开通-截断"操作。

产品特点：
1、防bao式阀杆。
2、通风式球芯。
3、不锈钢和黄铜阀体结构。
4、焊接端盖（整体式阀体/一件式阀体）。
5、手柄，可闭锁于"开通"和"截断"两个位置。
6、zui大允许工作压力为2000磅/平方英寸（psig），相当于135巴（bar）。
7、zui高允许工作温度达400℉（204℃）。
8、流量系数（Cv）为1.25至17.35。
9、尺寸范围：1/4英寸至1英寸，或者：6毫米至25毫米。

测试
哈姆雷特H700系列球阀的结构已经通过了耐bao裂、耐穿透和耐shenlou测试。
在工厂，对每个哈姆雷特H700系列球阀所进行的标准测试包括：压力为1000磅/平方英寸（即69巴）的氮气渗漏测试。密封阀座环（侧环）所允许的zui大贯穿阀门壳体的测试不允许有任何渗漏现象。

填料调整
因阀门的用途不同，有时需要对填料进行调整。建议在安装之后和开始使用之前进行初调。关于这部分内容的其他详细资料，请参阅安装说明书的相关章节。
操作时，哈姆雷特球阀只能处于完全关闭或完全开启的位置。

安装说明：
1.使用要求
只有在规定的压力和温度范围内使用阀门，并满足其材料的抗腐蚀条件，才能够获得阀门的zui大服务寿命。
2.操作要领
打开或关闭阀门时，只需把手柄旋转1/4圈(90度)。

3.阀门的清洁
当阀门处于关闭位置时，球芯腔内可能会存在残留液体。
如果阀门曾经输送过具有Wei险性的流体介质，在拆卸阀门之前，必须对其进行清洁净化。所有参与拆除和拆卸阀门的工作人员应当穿戴适当的防护服装和安全罩，例如：面罩，围裙，手套等等。

4.阀座和阀杆密封件的更换
哈姆雷特H700系列球阀的结构配置包括“贝氏”碟形垫圈，该垫圈对阀杆密封件的磨损具有自动补偿的功能。如果阀杆部位出现泄漏的迹象，则需更换阀杆密封件。如果出现内部泄露的迹象，则需更换阀座密封件。

拆装步骤如下：
拆卸
用老虎钳把阀门夹住：
1.拆除螺母、弹簧垫圈、手柄、“贝氏”碟形垫圈、止推垫圈和顶部填料。
  把拆出的零件放置在一个安全可靠且清洁干净的地方。
2.拆出端接/内部螺母和阀体密封件。
3.把球芯旋转至关闭位置，拆出球芯和阀座密封件检查球芯有无任何表面损坏的迹象。如果没有裂纹、刮痕或者其他表面缺陷，则将其放置在一个清洁干净且安全可靠的地方。
4.从阀体腔内拆出阀杆和下密封填料。
5.扔掉所有塑料部件，采用合格的哈姆雷特牌零件进行更换。
6.清洁并检查所有金属零件，如有必要，则采用合格的哈姆雷特牌零件进行更换。

说明：
1.必须拧紧端接/内部螺母。
2.必须使用足够的力矩把阀杆螺母拧紧，以便使贝氏碟形垫圈发生偏转/弯曲。

配置Let-Lok型接头的阀门
1.要确保导管的切割端面平直，毛刺已被彻底清除。
2.要确保导管已经被稳当地定位于连接处。
3.用手旋转螺母，当感觉到紧的时候，从该手紧位置开始，用工具再把螺母拧紧11/4圈。
4.任何时候都要用一把适当尺寸的扳手对阀体进行固定。
