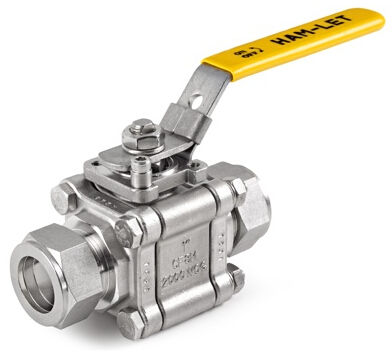

哈姆雷特H500系列中压仪表球阀
产品概述：
哈姆雷特H500系列中压仪表球阀适用于各种普通场合（常规环境），也适用于仪表板。该阀门端口尺寸大，允许通过较大的流量，能够实现密封性的截断，服务寿命时间长，操作力矩小。哈姆雷特H500系列中压仪表球阀可应用于双向流体场合，经鉴定，该系列球阀能够承受的zui大工作压力为3000磅/平方英寸（即204巴），在此压力条件下，该阀门能够可靠地执行"开通-截断"操作。

产品特点：
三片式大流量球阀，配置：
1.CF8M型不锈钢精铸件阀体，外型尺寸ji其jing确，表面光洁度高。
2.CF3M型不锈钢精铸件端盖，外型尺寸ji其jing确，表面光洁度高。
3.防吹出阀杆，配置"贝氏"碟形垫圈，该垫圈能够保证较长的阀杆密封寿命。
4.安装座标准符合国际标准组织标准第5211部分（即ISO 5211），适用于自动化操作。
5.配备整体闭锁装置的手动操作模式。
6.流量系数（Cv）为1.2至24.0。
7.zui大允许工作压力为3000磅/平方英寸（psig），相当于204巴（bar）。
8.zui高允许工作温度达465℉（240℃）。

测试
哈姆雷特H500系列球阀的结构已经通过了耐bao裂、耐穿透和耐渗漏测试。
在工厂，对个H500系列球阀所进行的标准测试包括：压力为1000磅/平方英寸（即69巴）的氮气渗漏测试。密封阀座环（侧环）所允许的zui大贯穿渗漏率是0.1标准立方厘米/分钟。
阀门壳体的测试不允许有渗漏现象。

填料调整
因阀门的用途不同，有时需要对填料进行调整。建议在安装之后和开式使用之前进行初调。关于这部分内容的其他详细资料，请参阅安装说明书的相关章节。
操作时，哈姆雷特球阀只能处于完全关闭或完全开启的位置。

哈姆雷特H500系列中压仪表球阀安装说明：
哈姆雷特H500系列球阀配置有“贝氏”碟形垫圈，该垫圈对密封件的磨损具有自动补偿的功能。如果发现阀杆有泄漏的迹象，则应更换阀杆填料和阀杆密封件。如果出现内部泄露的迹象，则应更换球形阀座。
1、更换阀座和接头垫圈（没有把握时，请参阅安装图表）
A.必须确保管线的压力已经被降低。
B.把阀门直于打开的位置（阀门的控制杆与管道的轴线平行），把阀体上所有固定螺栓的螺母旋开。除了一个螺栓之外，其余的全部拆除。旋转阀体，将其拆离管道。
C.把手柄转到阀门半开的位置，以便有助于阀座的拆除。
D.用一套新的阀座和接头垫圈进行更换。
E.把阀体旋转安装回原来的位置。更换掉拆除的螺栓，然后，按照“螺栓紧固规格表”中给出的力矩把螺栓上紧。

2、更换阀杆密封件和阀杆填料（如果没有把握，请参阅安装图表）
A.按照更换阀座和接头垫圈的方法步骤进行更换操作，即从第1A步到第1C步。
B.为了有助于选开阀杆螺母，把一根直径小于球芯孔的棍棒插入球芯孔中。用扳手旋开并拆除阀杆顶部的螺母。拆除阀杆的垫圈、手柄和锁鞍（鞍形闭锁部件）。把所有拆出来的螺母放置在一个情节干净并且安全可靠的地方。
C.用扳手松开并拆除阀杆上的第二个螺母。把“贝氏”碟形垫圈拆除。把所有拆出来的零件在一个情节干净并且安全可靠的地方。
D.把插入球芯孔的棍棒取出。把阀门旋转到关闭的位置（阀门的控制杆与管道的轴线呈十字交叉）。
  把阀座和垫圈拆出。轻轻地推动一下，球芯就应该会滑出来。把所有拆出来的零件在一个情节干净并且安全可靠的地方。
E.向下推动阀杆。阀杆应当会从中心阀体穿出来。把阀杆拆出。然后拆除阀杆密封件。彻底地情节阀杆。用新的阀杆密封件更换掉拆出的旧密封件。
F.把阀杆填料从中心阀体腔拆出。彻底地清洁中心阀体。用新的密封填料进行更换。
G.按照上述步骤A至F，重新组装阀门，将其恢复原状。

螺纹阀门的安装指导：
1.使用普通的螺纹密封材料即可，例如麻芯、特氟隆(Teflon)胶带，等等。
2.只让扳手作用在阀门的六角形端盖上。利用阀体或手柄来上紧阀门的方法可能会对阀门造成严重的损坏。
3.如果在现场采用焊接的方法对具有螺丝固定端口的阀门进行焊接固定的话，拆除该阀门时，必须按照焊接端口阀门的拆装指导说明进行操作。

螺栓紧固规格表：
应当均匀地拧紧阀门的阀体螺栓。把一侧的螺栓拧紧后，再拧紧位于其对角线上的螺栓。对其他螺栓重复类似操作。按照下表所列出的力矩，顺次地把所有螺栓向下拧紧。
    阀门尺寸         力矩(英寸磅)    力矩(牛顿米)
1/4英寸至3/4英寸     72至75           8.1至8.5
      1英寸              168至176        19.0至19.9

安全提示
管道输送系统的设计人员和用户应当完全负责选择适合其特shu、具体使用要求的产品，以便确保这些产品的安装、运行和维护工作能够顺利地进行。每一次进行产品选择时，都应当考虑到所有应用场合的细节、材料的兼容性和产品的额定值。产品的选择或使用如有不当，将有可能导致cai产的sun失和人身的shang害。
