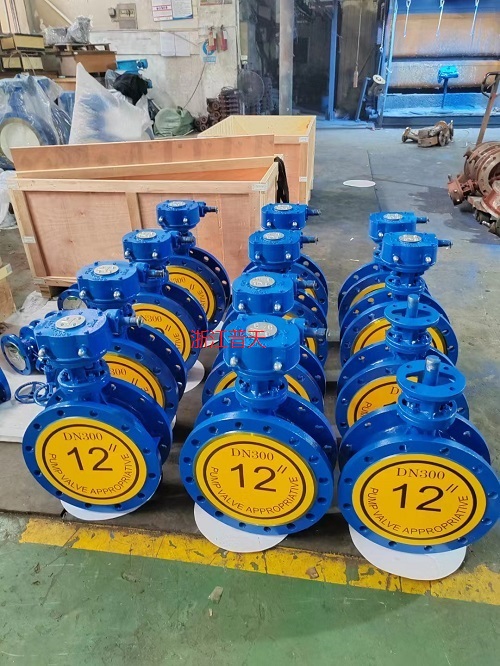

D343H-16三偏心硬密封蝶阀

采用三维偏心结构，阀座与蝶板几乎无磨擦，在关闭时阀门内部零件几乎无损伤；这种结构大大地提高了阀门在使用中的性能。且具有越关越紧的密封功能。

4、阀体密封面，采用堆焊合金钢或司太立硬质合金，密封面耐磨损，耐冲刷、耐腐蚀；使用寿命长。

5、结构，开关力矩小，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠。可作启闭和调节设备用。

偏心1：阀轴位于阀座轴后面，使得密封能够紧密环绕接触整个阀座。

偏心2：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。

偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

第个偏心：轴偏离密封面中心线

第二个偏心：轴偏离管路及阀门中心线

第三个偏心：其独特的偏心阀座斜锥角与管路中心的夹角，这样，使得阀座与密封圈在阀门整个开关过程中完全脱离。这种结构既利用了凸轮效应，又完全消除了摩擦，去除了磨损和泄漏的可能。

零泄漏：公司生产的三偏心蝶阀，依靠安装在蝶板上的复合不锈钢密封圈来实现真正的零泄漏。

零泄漏是通过蝶板上密封圈的弹性来实现的。该密封圈的总结性是通过其径向的压缩和柔动产生的。密封圈与阀座接触面为斜锥面。密封圈与阀座之间的接触角产生轻微的“楔式效应”，使密封圈发生柔动和径向压缩。正由于阀座与密封圈之间均匀接触以及密封圈的柔性，使得加载在阀座上的载荷均匀，从而用最小的扭矩实现最严密的切断。扭矩产生的弹性使得阀门严密关断，而与介质流向或介质压力无关。

浙江普天三偏心蝶阀优点

一个偏心：阀轴位于阀板轴后面，使得密封能够*紧密环绕接触整个阀座

第二个个偏心：阀轴 线偏离管道和阀门 线，这就免受阀门开启和关闭的干扰

第三个偏心：阀座锥体轴偏离阀 线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

三偏心蝶阀的缺点

再的事物都会多多少少有一些缺陷和不，三偏心蝶阀也不例外，它的缺点有以下两点

1、浙江普天三偏心蝶阀的特殊工艺，蝶板的结构都会比较厚，所以如果在小口径管路上使用三偏心结构的蝶阀，在开启状态下蝶板对于管道内流通介质的阻力会很大，流阻大，所以一般来说三偏心蝶阀不适应于DN200以下小口径管路之中

2、在常开管路中，三偏心蝶阀阀座密封面和蝶板上的多层次密封圈都会受到正面冲刷，时间长了会对阀门的密封性能产生影响

蝶阀适用场合：

1、浙江普天蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管道介质压力的坚固性。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理适合制作大口径阀门。当要求蝶阀作控制流量使用时，正确选择蝶阀的尺寸和类型，使之能恰当地、有效地工作。

2、通常，在节流、调节控制与泥浆介质中，要求结构长度短，启闭速度快（1/4转）。低压截止（压差小），推荐选用蝶阀。

3、浙江普天阀门在双位调节、缩口地通道、低噪声、有气穴和气化现象，向大气少量渗漏，具有磨蚀性介质时，可以选用蝶阀。

4、在特殊工况条件下节流调节，或要求密封严格，或磨损严重、低温（深冷）等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置地三偏心或双偏心地用蝶阀。

5、浙江普天中线蝶阀适用于要求达到严格密封、气体试验泄漏为零、寿命要求较高、工作温度在-10度～150度的淡水、污水、海水、盐水、蒸汽、天然气、食品、药品、油品和各种酸碱及其他管路上。

6、浙江普天软密封偏心蝶阀适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。

7、浙江普天金属对金属线密封双偏心蝶阀适用于城市供热、供气、供水等煤气、油品、酸碱等管路，作为调节和节流装置。

8、浙江普天金属对金属面密封三偏心蝶阀除作为大型变压吸附（PSA）气体分离装置程序控制阀使用外，还可广泛用于石油、石化、化工、冶金、电力等领域，时闸阀、截止阀的良好替代产品。

蝶阀种类大全：
1)浙江普天蝶阀按结构形式分：中心密封蝶阀、单偏心密封蝶阀、双偏心密封蝶阀、三偏心密封蝶阀
2)按密封面材质分：
①软密封蝶阀，其密封副由非金属软质材料对非金属软质材料构成及金属硬质材料对非金属软质材料构成两种。
②金属硬密封蝶阀，其密封副由金属硬着材料对金属硬质材料构成。
3)按密封形式分：
①自动密封蝶阀，密封比压由介质压力自动产生。
②充压密封蝶阀，密封比压由阀座或阀板上的弹性密封元件充压产生。
