阀体上的箭头方向指的是介质的压力方向

通常阀体上铸出的箭头方向，指的是介质的流向，使用者看到箭头后，顺理成章按流向与箭头方向一致安装，这样安装已成为习惯，安装者很容易接受这种指示，按标准规定的也没什么错误。但是用在偏心结构的蝶阀来讲，这样安装有时会出现一些问题，下面说个例子：偏心蝶阀按流向与介质流向一致安装，管内介质是液体，阀门关闭后，若原来介质进口方向的压力，减少或为零时，出口的介质出现反流倒流，如果是高层供给时，介质处于高位而产生压力，其压力大于进口压力时，此阀门就要承受反向压力的作用，因普通硬密封蝶阀为单向使用阀门，这样使用就不利于蝶阀的密封性，而且会出现泄漏。从上述的例子得出结论：蝶阀阀体的箭头方向指的是介质的压力方向。用户在安装前要清楚知道阀门关闭后介质压力的方向，自由阀体箭头方向与介质压力方向一致就能达到正确的使用，而且密封性保持良好状态。

弹性硬密封蝶阀到用户地验收注意事项

用户对采购地阀门做抽样或全部检验是十分必要的，对产品的质量做抽检是：一是对产品的质量把关，二是减少安装后阀门不必要的维修和更新，一次安装成功率高。但是用户在抽检时对硬密封蝶阀的测试上，有些没注意的地方，造成对法么你的质量产生，怀疑或以不合格拒收。压环上的螺丝根据口径大小分别有 4 个、6 个、8 个和 12 个，其螺栓直径不能超过 M10。这几个螺丝主要是固定弹性阀座之用，不能承受全部的介质压力，当阀门安装在管道靠外法兰螺栓压紧作用后，才能承受全部的介质力量。因结构上的原因，造成检测操作有差别验收时出现泄漏，用户以不合格为由通知厂家是常有的事，经过沟通后产品都能安装使用，而且使用中也没有问题。所以，在此说下应注意的事项，为用户更好了解和使用弹性硬密封蝶阀作下交流。

测试弹性硬密封蝶阀时，将压环这一侧面向上平放，在此平面上放置一个和法兰外园、阀门通经大小基本相同的压板，如果用试压机测试，压爪要压在这个压板上，使压力均匀分布在阀体一侧的压环上。如果是用盲板进行测试，一般对夹式弹性硬密封蝶阀都是用二片法兰对夹夹紧的进行测试，法兰式弹性硬密封蝶阀有时，用户为了方便只在下面用一片法兰与阀门螺栓固定，这时，阀体上面的压环上的固定螺丝就要承受介质的全部压力，前面已说到了这点，这几个螺丝是不能承受全部介质的压力的，所以用盲板测试时阀门不泄漏，同时也和实际使用的状态基本相同

结构特点

编辑

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

2、蝶阀可以运送泥浆，在管道口积存液体少。 低压下，可以实现良好的密封。 调节性能好。感谢您访问我们的网站(http://www.zgputian.com)

3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。

4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。

驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。

订货时请注明：
一、1、产品型号 2、公称通径DN，额定流量Kv 3、信号压力、弹簧范围 4、流量特性 5、阀前、阀后压力 6、介质种类 7、介质工作温度范围 8、阀体、阀塞套筒材质 9、是否带附件，说明型号 10、是否有其它特殊要求

二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师会专为您审核与分析。
(http://www.zgputian.com)

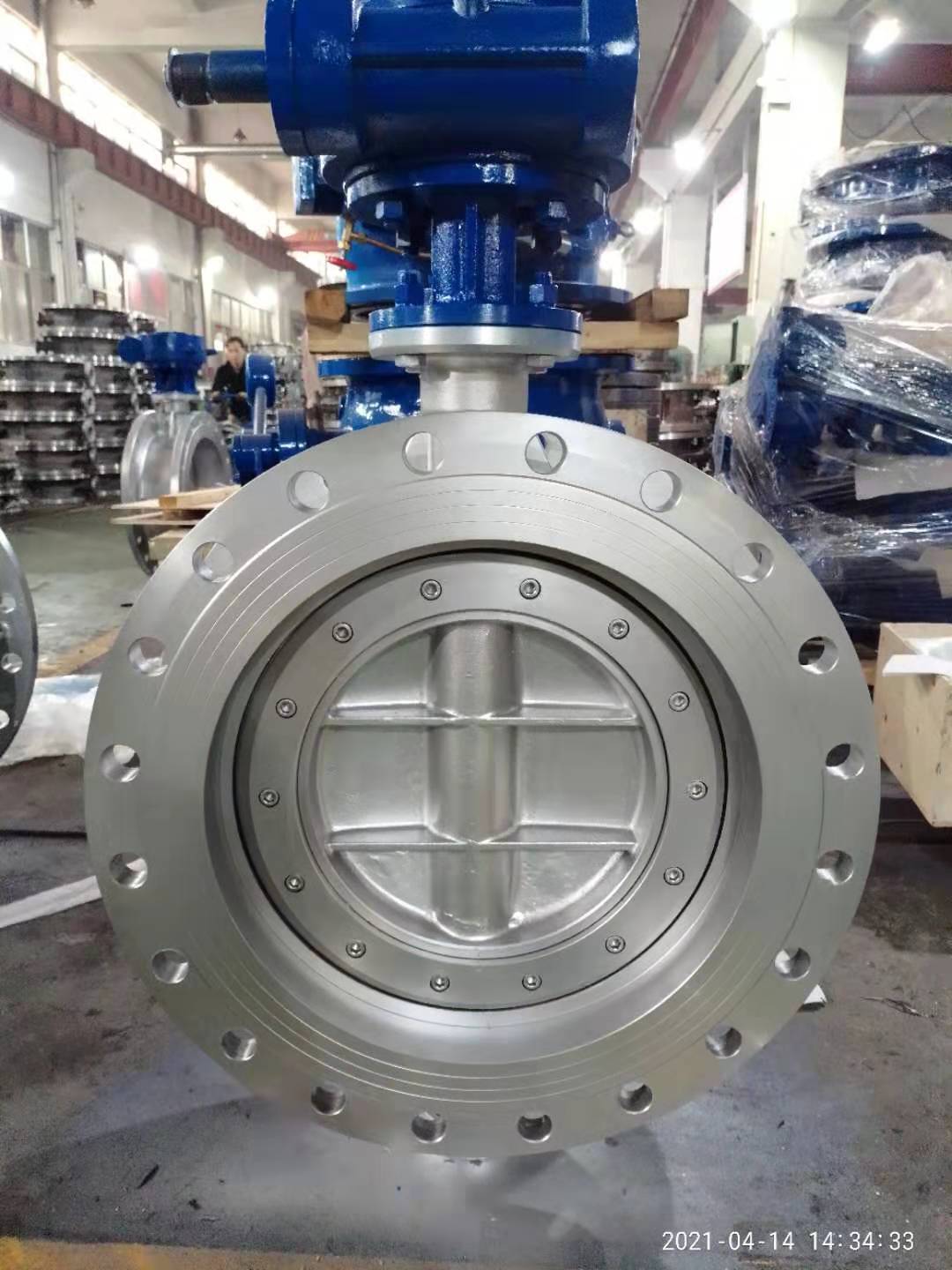

硬密封蝶阀是以圆形蝶板（密闭件）随阀轴的转动来实现管道的开启或关闭的阀门，主要做截断阀使用,亦可设计成具有切断和节流调节的功能。硬密封蝶阀在低压大中口径管道上的使用越来越多。硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则呈全开状态。

硬密封蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。硬密封蝶阀的结构原理尤其适合制作大口径阀门。硬密封蝶阀不仅在石油、天燃气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

1、硬密封蝶阀在使用过程中，应经常保持清洁，传动螺纹必须定期润滑，发现故障时，应立即停止使用，查明原因除故障。

2、填料压盖的螺栓应均匀地拧紧，不应压成歪状态，以免碰伤阻碍阀杆运动或造成泄漏。

3、安装时，可将阀门按连接方式直接装置在管路上。一般情况下，可安装在管路任意位置上，但需便于操作的检修，注意截止阀介质流向应是纵阀瓣下面往上，升降式止回阀只能水平安装。

4、硬密封蝶阀使用时，只作全开或全闭，不允许做调节流量用，以免密封面受冲蚀，加速磨损。闸阀和上螺纹截止阀内有倒密封装置，手轮旋至上位置拧紧，即可阻止介质从填料处泄漏。

5、硬密封蝶阀开、关时应用手轮，请勿借助杠杆或其它工具，以免损坏阀件。手轮顺时针旋转为关闭，反之为开启。

6、安装前，必须仔细核对本阀标志的压力，通径是否符合使用要求，除运输过程所造成的缺陷，并除阀件的污垢。

7、长期存放的阀门，应作定期检查，对外露的加工表面须保持清洁，除污垢，存放时球阀应两端堵塞并处于开启状态，气动蝶阀，通道的两端应堵塞并处于关闭状态，整齐地存放在室内通风干燥的地方，严禁堆置或露天存放。
