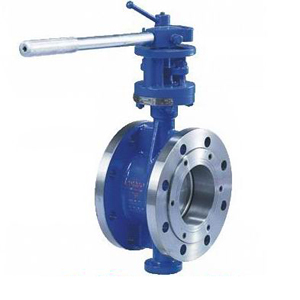

耐弱碱衬氟蝶阀

蝶阀是用阀杆一起转动的蝶板估启闭件，用以实现阀门的开启关闭与流量调节。蝶阀在管道中除了起切断和截流作用外，近年来已经把密封性能作为评价的主要指标，受到市场表睐。另外，蝶阀还有体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30%-50%，蝶板旋转90。即可实现启、闭过程，又邮于转轴两侧蝶板受介质作用近似相等，转矩相反，因此启闭力矩较小。蝶阀的各种分类方式
     1．按结构形式分类
     (1)中心密封蝶阀
     (2)单偏心密封煤阀
    (3)双偏心密封蝶阀
    (4)三偏心密封跺阀
    2．按密封面材质分类
    (1)软密封蝶阀。
    1)密封副由非金属软质材料对非金属软质材料构成。
    2)密封副由金属硬质材料对非金属软质材料构成。
    (2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。
    3．按密封形式分类
    (1)强制密封蝶阀
    1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生
    2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生
    (2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生
    (3)自动密封蝶阀。密封比压由介质压力自动产生。
    4．按工作压力分类
    (1)真空蝶阀。工作压力低于标堆大气历的蝶阀。
    (2)低压蝶阀。公称压力PN＜1．6MPa的蝶阀。
    (3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。
    (4)高压碟阀。公称压力PN为10。0--80．0MPa的蝶阀。
    (5)超高压蝶阀。公称压力PN＞100MPa的蝶阀。
    5．按工作温度分类
    (1)高温蝶阀。t＞450C的蝶阀
    (2)中温碟阀。120C＜t＜450C的蝶阀
    (3)常温蝶阀。一40C＜t<；120C的蝶阀
    (4)低温蝶阀。一100＜t＜一40C的蝶阀
    (E)超低温蝶阀。t＜一100C的蝶阀
    6．按连接方式分类
    (1)对夹式蝶阀。
    (2)法兰式蝶阀。
    (3)支耳式蝶阀。
    (4)焊接式蝶阀。

        本公司最新研制的双密封技术（全国首创），使蝶板与轴的联接端处，蝶板的F4外延伸出一定长度的保护套，与轴烧结成一体，再配以F4密封装置，从而彻底防止了虹论著因介质泄漏腐蚀轴部的弊病,保证了蝶阀能长期安全使用，帮深受用户的赞赏。 衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，具有严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。 衬氟蝶阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。
蝶阀的各种分类方式
     1．按结构形式分类
     (1)中心密封蝶阀
     (2)单偏心密封煤阀
    (3)双偏心密封蝶阀
    (4)三偏心密封跺阀
    2．按密封面材质分类
    (1)软密封蝶阀。
    1)密封副由非金属软质材料对非金属软质材料构成。
    2)密封副由金属硬质材料对非金属软质材料构成。
    (2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。
    3．按密封形式分类
    (1)强制密封蝶阀
    1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生
    2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生
    (2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生
    (3)自动密封蝶阀。密封比压由介质压力自动产生。
    4．按工作压力分类
    (1)真空蝶阀。工作压力低于标堆大气历的蝶阀。
    (2)低压蝶阀。公称压力PN＜1．6MPa的蝶阀。
    (3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。
    (4)高压碟阀。公称压力PN为10。0--80．0MPa的蝶阀。
    (5)超高压蝶阀。公称压力PN＞100MPa的蝶阀。
    5．按工作温度分类
    (1)高温蝶阀。t＞450C的蝶阀
    (2)中温碟阀。120C＜t＜450C的蝶阀
    (3)常温蝶阀。一40C＜t<；120C的蝶阀
    (4)低温蝶阀。一100＜t＜一40C的蝶阀
    (E)超低温蝶阀。t＜一100C的蝶阀
    6．按连接方式分类
    (1)对夹式蝶阀。
    (2)法兰式蝶阀。
    (3)支耳式蝶阀。
    (4)焊接式蝶阀。
耐酸碱衬氟蝶阀工作原理
       衬氟蝶阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
1、本公司蝶论著基本类型有两种：D71系列中线蝶阀、D73系列偏心阀蝶。采有对分两片式阀体组合，阀府与阀体内衬一体化，阀门工作时，只有全商行阀座与衬商行蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。
2、由上述型号演变而成的D41型法兰连接阀体全衬里，D71型蝶板为不锈钢的本衬里蝶阀。
耐酸碱衬氟蝶阀 结构特点
