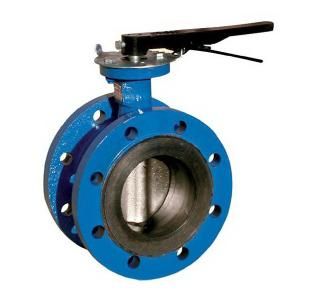

电动三偏心蝶阀D943W
1、电动硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
电动三偏心金属硬密封蝶阀D943W主要零件材料：
零件名称
材料
阀 体
铸铁、不锈钢、铬钼钢、合金钢
蝶 板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
不锈钢与耐高温石棉板组合成多层次
阀 杆
2Cr13、1Cr13不锈钢、铬钼钢
填 料
柔性石墨
D3（6、9）43H-6～10（C、P、R、V）电动三偏心金属硬密封蝶阀D943W系列连接尺寸：
上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。
电动三偏心金属硬密封蝶阀D943W特点
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。蝶阀的各种分类方式
1．按结构形式分类
(1)中心密封蝶阀
(2)单偏心密封煤阀
(3)双偏心密封蝶阀
(4)三偏心密封跺阀
2．按密封面材质分类
(1)软密封蝶阀。
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。
3．按密封形式分类
(1)强制密封蝶阀
1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生
2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生
(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生
(3)自动密封蝶阀。密封比压由介质压力自动产生。
4．按工作压力分类
(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。
(2)低压蝶阀。公称压力PN＜1．6MPa的蝶阀。
(3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。
(4)高压碟阀。公称压力PN为10。0--80．0MPa的蝶阀。
(5)超高压蝶阀。公称压力PN＞100MPa的蝶阀。
5．按工作温度分类
(1)高温蝶阀。t＞450C的蝶阀
(2)中温碟阀。120C＜t＜450C的蝶阀
(3)常温蝶阀。一40C＜t<；120C的蝶阀
(4)低温蝶阀。一100＜t＜一40C的蝶阀
(E)超低温蝶阀。t＜一100C的蝶阀
6．按连接方式分类
(1)对夹式蝶阀。
(2)法兰式蝶阀。
(3)支耳式蝶阀。
(4)焊接式蝶阀。
三、电动三偏心金属硬密封蝶阀D943W主要性能规范
公称通径DN（mm）
50-1200
公称压力PN（MPa）
1.0
1.6
公称压力PS（MPa）
强度试验
1.5
2.4
密封试验
1.1
1.76
材料\材料代号
C
P
R
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
蝶板
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
四氟 不锈钢
填料
四氟 柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-40℃～200℃（超该温度范围；订货时请注明）
