配电架空线路数据采集终端建设方案

线路故障在线监测系统，带测温功能故障指示器，配电线路故障定位终端，配电架空线路数据采集终端

TLKS-PT-DCU

我司故障指示器系列产品经国家电力设备及仪表检验测试中心检测，各项技术指标达到先近水平，线路故障在线监测系统（带测温功能故障指示器，配电线路故障定位终端，配电架空线路数据采集终端）就是其中一种智能化故障管理系统，能准确判断故障线路和故障点，具有性能稳定、精度高、抗干扰能力强等特点，不受线路励磁涌流、高次谐波、电流波动等因素的影响，对电网安全稳定运行具有重要作用。

一、概述

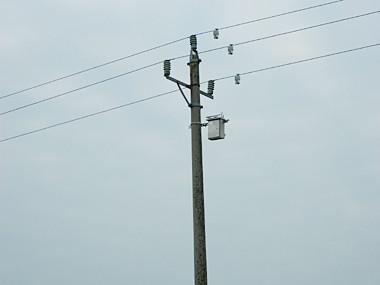

架空输电线路是电力系统的重要组成部分，由于我国架空输电线路分支点多、径路复杂，加上气候、地理、环境等因素对其影响，使得线路故障点隐蔽性加大，为快速准确地定位输电线路的故障点，深圳特力康科技推出一款线路故障在线监测系统（带测温功能故障指示器，配电线路故障定位终端，配电架空线路数据采集终端），该设备具有对线路故障的检测速度快，定位准确可靠等优点，对提高工作效率，提高供电的可靠性具有重要意义。

二、产品简介

线路故障在线监测系统（带测温功能故障指示器，配电线路故障定位终端，配电架空线路数据采集终端）主要用于电力线路中指示故障区段和地点，由数据采集终端、通信模块以及故障监测分析系统三大部分组成。数据采集终端通过通信模块将采集到的数据发送至故障监测分析系统，后台分析监测中心并对传来的数据加以分析处理，以便工作人员对故障点快速锁定，及时对线路进行维护，减少因停电带来的经济损失。

三、产品特点

1、??????识别故障：线路故障在线监测系统（带测温功能故障指示器，配电线路故障定位终端，配电架空线路数据采集终端）具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障
2、 ??????显示方式：翻牌显示或发光显示360°范围内均可观察，翻牌方式时，显示牌采用夜视反光技术
3、 ??????自动复位：故障指示器探头具有延时自动复位或（和）遥控复位的功能，自动复位时间可由用户指定或出厂前设定；故障发生时自动开始计时，返回时间误差不大于±10%

4、 ??????信号远传：内置无线通信模块，可将动作信号远传至架空通信终端

5、???无线接收：接收通讯式故障指示器通过无线射频发回的故障点信息
6、??????信息发送：向中心站发送故障信息，可采用GSM、GPRS、RS232、RS485或以太网等通信方式

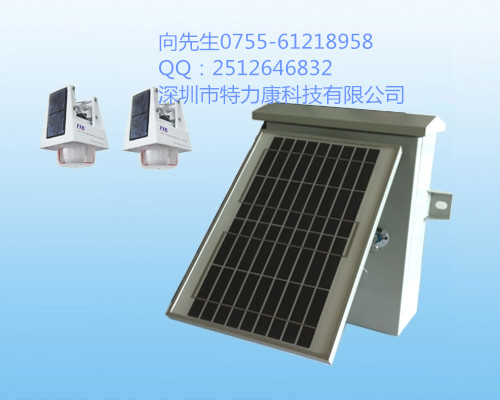

7、??????后备电源：配置太阳能电池板，用以给后备电源充电。后备电源可以维持通信终端连续15天工作，不需补充能量

四、技术参数

1、通讯式故障指示器技术参数

? ??????故障指示器动作准确率：大于90%
? ??????线路电压：10kV， ??????绝缘耐压：125kV
? ??????短耐受电流能力：31.5kA/2s
? 适应环境温度：-30℃~70℃
? 帆牌/闪光夜间可视距离：≥300m
? ??????连续闪光时间：≥5000小时
? ??????闪光时间间隔：≤5s， ??????无线通信距离：≤100m
? ??????抗风能力：风力150km/h不可松脱
? ???????重量：≤550g，??????防护等级：IP68

2、通信终端技术参数

1）、通信

?  ??????通信方式：以太网、串口、无线公网等
?  ??????通信规约：IEC60870-5-101、 IEC60870-5-104或CDT等
?  ??????抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g
? ??????使用寿命：8-10年?，?????防护等级：IP54

2）、工作电源

? ??????配置太阳能电池板为蓄电池充电
? ??????太阳能电池标称功率：12W
? ??????太阳能电池工作电压：18V
? ??????蓄电池使用寿命：大于5年
? ??????阴雨天气下连续工作时间：>15天
? ??????静态功耗：不大于0.02W

3）、适应环境
    ? ??????抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g
    ? ??????防护等级：IP54
