中小河流监测预警系统建设方案

水库大坝自动化监测系统，中小河流监测预警系统

TLKS-SHYJ

    TLKS-SHYJ型水库大坝自动化监测系统（中小河流监测预警系统）是遵循国家标准设计，预警信息和预警方式都可根据现场具体条件设定，功能多样，性能稳定可靠，对山洪灾害快速、全面、准确的预报预警能力的提高、抗御自然灾害能力的增强以及降低灾害损失具有重要作用。

一、概述

随着社会经济的发展，人类活动等因素的影响，山洪灾害不断发生，尤其是在中小河流和山区一带较为严重，据相关部门不完全统计，中小河流、水库洪灾和山洪地质灾害造成的人员死亡以及财产损失占总洪灾害的70%，危害程度一年比一年增大。然而，山洪灾害程度主要取决于暴雨强度， 因此只有通过水库大坝自动化监测系统（中小河流监测预警系统）对该地区水情进行测报，提高防汛抗旱能力，才能降低和减轻因山洪灾害造成的经济损失。

二、产品简介

水库大坝自动化监测系统（中小河流监测预警系统）包括水雨情监测、预警、预报决策等子系统组成，安装在山洪易发河道、中小河流及堤坝等地区，对该地区降雨量、水库水位以及河道水流速等进行实时监测，并将监测到的数据以及图片信息传输给后台监测中心，以便消防人员实时了解现场情况，便于对受灾区域及时采取相对措施，zui大限度地减少人员伤wang和财产损失。

三、系统结构

水库大坝自动化监测系统（中小河流监测预警系统）采用开放式、分层分布式结构，共分为三层：

第一层为省级防汛指挥系统中心：将所有市、县级建设的视频站点视频数据的调用查看功能集成到防汛指挥系统中心（省级平台），实现实时和历史数据的调用及查看，但不对视频流数据进行保存。

第二层为市级监控中心、县级山洪灾害平台：市级监控中心负责本市所有监控测站的管理、运行、流媒体转发等任务；县级山洪灾害平台可通过公网取得市级监控中心流媒体转发的视频流，查看本县监控站点数据。

第三层为现地视频监控站点：负责采集监控点现场视频并保存记录，前端配置网络摄像机及NVR，通过光纤方式传输数据，监控中心通过管理平台对前端NVR进行访问，实现查看实时视频数据，调用历史数据，分发视频流的功能。

四、产品特点

1、水库大坝自动化监测系统（中小河流监测预警系统）主要采用GPRS/ CDMA /3G无线通信技术，并支持卫星通信；支持定时和事件触发监测模式，提供3G视频/图片现场画面回传，智能报警的功能；

2、水库大坝自动化监测系统（中小河流监测预警系统）采用数据即得即发的透明收发模式，可以不受空间和地域的限制，减少布线所带来的巨大工作量，保证传输的稳定、可靠、及时；保证发送数据和接收数据的完全一致；

3、软件平台需要分析与概要设计完全以用户为中心，采用先进的技术架构、功能设计丰富合理、系统维护便捷、多手段保障系统运行、系统界面直观，富于人性化；

4、水库大坝自动化监测系统（中小河流监测预警系统）具有实时信息加工处理、灾害模拟分析、灾害风险评估、实时发布和数据库等暴雨洪水分析功能，提高预警信息发布质量和时效性；

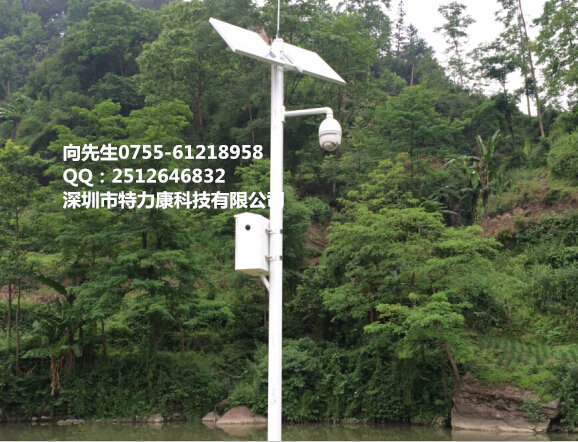

5、高清晰的视频监控系统能够实时监控山洪灾害发生发展情况和人员转移避险行动情况，并可根据通信网络实际情况采用定时拍照上传图片和实时动态视频传输等方式；

6、灵活的供电方式，既可以选择高性能锂电池+太阳能供电方式，也可以根据各地区环境的不同，灵活的选择风光互补供电方式来保证设备的持续工作；

五、技术参数

1、摄像头：

1）、供电：DC12V输入；分辨率：1080p；

2）、360度自动扫描；至少16个预位，不小于4条巡视轨迹；

3）、可设两预置点之间线扫；自动聚焦、调整光圈；

4）、内置3000V防雷、防浪涌和防突波保护；

5）、内置多协议译码板，兼容其他系统，支持RS485；

6）、夜视距离不小于50m（以可识别水位标尺为准）；

2、视频终端（NVR）

1）、电源：DC12V；功耗：不大于15W；

2）、视频压缩标准：H.264/MPEG-4；实时监视图像分辨率：

3）、不小于4CIF；回放分辨率：不小于4CIF；

4）、视频输入接口：BNC、PAL制；视频帧率：7～25帧/秒；

5）、码流类型：视频流、复合流；

6）、支持标准ONVIF协议；支持至少8路1080P高清输入；

7）、支持HDMI、VGA同时输出，zui高分辨率支持1080P；

8）、压缩输出码率：64kbps～2Mbps可调，也可自定义；

9）、音频输入路数：至少1路；

10）、环境：工作温度：-10℃～50℃，储存温度：-40℃～60℃，工作湿度：不大于95%RH(40℃凝露) ，符合《水文仪器基本参数及通用技术条件》（GBT 15966-2007）中的相关要求。

3、电源：采用稳定的220V市电供电，同时配备应急电源系统（EPS）作为后备供电装置，在市电短时中断情况下，使视频设备能正常工作。
