供应保视通 BST-821X130 有线电视支干线放大器
保视通  BST-821支干线放大器

说明：          保视通公司生产的有线电视干线放大器。用于支干线传输网络，也特别适合放大器级联传输以及性能要求高的分配网络使用。主要元件采用飞利浦模块，具有输出电平高，线性指标好等，线路主板采用1.3GHz平台设计．内部采用积木插件方式，可以十分方便的组成高性能指标的550MHz、750MHz、862MHz的放大器，只要更换不同频率工作点的均衡器和模块，就可完成在线升级。它有分配或分支插变输出方式，平坦度，非线性失真等非常优良，内部采用电缆“鼓包”修正电路。输入输出双均衡器，保证远距离高质量信号传送，采用了优质喷塑压铸防水外壳，密封及散热性好，具有电磁屏蔽好等特点，采用优质线性稳压电源稳定可靠。是一款优良的放大器，具有非常高的性能价格比。

用途：          ▲.进口飞利浦、摩托罗拉模块。  ▲.高输出电平，低非线性产物。  ▲.输入输出双均衡器，极宽的均衡范围。  ▲.输入输出双检测口，方便检修、检测。  ▲.高可靠线性电源。  ▲.金属孔化线路板和严谨的防雷结构。  ▲.分支或分配输出可插拔变换。  ▲喷塑铸铝防水外壳。  ▲.AC60V或AC220V供电可选。

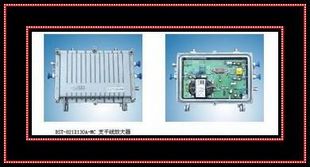

BST-J821X130A-MC支干线放大器技术参数
项目  单位  参数  参数  参数  参数  参数  参数  项目  单位  参数
放大电路程式  -  推挽  推挽  推挽  推挽  推挽  推挽  斜率调节范围  dB  0-24
工作频率范围  MHz  45-550  45-550  45-750  45-750  45-862  45-862  增益调节范围  dB  0-20
标称增益  dB  25  30  27  30  25  30  群时延  ns  ≤10
标称输入电平  dBuv  72  72  72  72  72  72  信号交流声比  %  <  2  交流通过电流@8A  HUM
标称输出电平  dBuv  97  102  99  102  97  102  可插换均衡器  dB  可调式0-18  插件式6、9、12、15
带内平坦度  dB  ±0.5  ±0.5  ±0.75  ±0.75  ±0.75  ±0.75  电磁屏蔽系数  dB  ≥120
载波复合三次差拍比C/CTB  dB  59路PAL-D  59路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  电源电压  V  A:AC30-70V  B:AC220V
载波复合三次差拍比C/CTB  dB  ≥79  ≥68  ≥70  ≥64  ≥66  ≥62  整机功耗  VA  16
载波复合二次差拍比C/CSO  dB  59路PAL-D  59路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  抗雷击能力  KV  5(10-700us)
载波复合二次差拍比C/CSO  dB  ≥77  ≥63  ≥66  ≥64  ≥62  ≥58  外型尺寸  mm  长270宽190高73
噪声系数  dB  ≤8  ≤8  ≤8  ≤8  ≤8  ≤8  整机重量  Kg  2.01
-  -  -  -  -  -  -  -  反射损耗  dB  47MHz～550MHz≥16  550MHz～862MHz≥14
