供应 保视通 BST-822*128 有线电视860Mhz
品牌:  保视通
型号:  BST-822

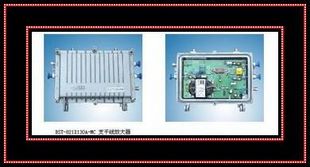

  保视通双向干线放大器

说明：          保视通公司生产BSTJ822X128C-MF型双向放大器是为干线信号延长放大而设计的。正反向传输通道各自独立，采用进口高增益模块，以及金属孔化双层线路板，应用EDA微波仿真优化设计，使整机各项性能指标优异，本放大器适合任何数字模拟混合网络使用。它具有极优的群时延特性，对高清电视信号和数字信号尤为适用。它的每个RF端口内部设有浪涌电压抑制元件。可以有效降低雷电造成的危害。输出方式采用分支或分配用户随意插换以适应不同要求。各端口设有连通短路插片，以适应不同的同轴供电方向。采用了高可靠电源，波纹系数小，输出电压稳定，效率高产热量小。外壳为铝合金压铸并采用特种防蚀处理，不锈钢铰链，具有高电磁屏蔽和良好的散热防蚀性能，使用硅橡胶防水密封，使用长久稳定。该放大器是向交互式服务扩展的优选器材。

用途：          ▲.550MHz/750MHz862MHz带宽任选。  ▲.进口飞利浦摩托罗拉名牌模块。  ▲.均衡衰减固定式可调式灵活使用。  ▲.铸铝外壳，优异的防水和散热性能。  ▲.不锈钢铰链坚固件耐雨水不锈我蚀。  ▲.输入输出都具有检测口方便调试。  ▲.各端口具有防浪涌电压设置。  ▲.SMT贴片工艺，双面金属孔化线路板，1.3G带宽设计。  ▲.插拔式双向滤波器，可根据不同系统要求灵活使用。  ▲.供电方式同轴AC60V或市电AC220V任选。


BST-J822X128C-MF  双向放大器技术参数
项目  单位  正向指标  正向指标  正向指标  正向指标  正向指标  正向指标  反向指标  项目  单位  正向指标  反向指标
放大电路程式  -  推挽  推挽  推挽  推挽  推挽  推挽  推挽  噪声系数  dB  ≤8  ≤8
工作频率范围  MHz  47/87-550  47/87-550  45/87-750  45/87-750  45/87-862  45/87-862  5-30/65  用户指定  反射损耗  dB  ≤16  ≥14
标称增益  dB  24  30  24  30  24  28  0～28任选、未说明即为20dB生产  斜率调节范围  dB  0-24(其中6dB为固定均衡片)  0～15
标称输入电平  dBuv  72  72  72  72  72  72  86  增益调节范围  dB  0-20  0～-20
标称输出电平  dBuv  96  102  96  102  96  100  最大输出≥106  群时延  ns  ≤10(112.25MHz/116.68MHz)  ≤20(571MHz/59MHz)
带内平坦度  dB  ±0.75  ±0.75  ±0.75  ±0.75  ±0.75  ±0.75  ±0.75  信号交流声比  %  <  2  交流通过电流@8A  HUM  <  2  交流通过电流@8A  HUM
载波复合三次差拍比C/CTB  dB  84路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  ≥86  (3路PAL-D)  可插换均衡器  dB  可调式0-18  插件式6、9、12、15  可调式0-18  插件式6、9、12、15
载波复合三次差拍比C/CTB  dB  ≥74  ≥70  ≥72  ≥68  ≥68  ≥66  ≥86  (3路PAL-D)  电磁屏蔽系数  dB  ≥120  ≥120
载波复合二次差拍比C/CSO  dB  84路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  ≥78  (3路PAL-D)  电源电压  V  A:AC30-70V  B:AC110-220V  A:AC30-70V  B:AC110-240V
载波组合二次差拍比  C/CSO  dB  ≥72  ≥70  ≥70  ≥64  ≥66  ≥62  ≥78  (3路PAL-D)  整机功耗  VA  16  16
载波二次互调比  dB  84路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  84路PAL-D  ≥80  (3路PAL-D)  抗雷击能力  KV  5(10-700us)  5(10-700us)
载波二次互调比  dB  ≥72  ≥70  ≥70  ≥64  ≥66  ≥62  ≥80  (3路PAL-D)  外型尺寸  MM  长278宽195高122  长278宽195高122
－  －  －  －  －  －  －  －  －  整机重量  KG  2.84  2.84
