输电线路图像在线监测系统研究应用

输电线路图像在线监测系统，图像在线监测系统

TLKS-PMG-100

        我司专业致力于电力安防产品研发、生产、销售及服务为一体的高科技企业，具有丰富的行业开发和工程服务实践经验，TLKS-PMG-100型输电线路图像在线监测系统（图像在线监测系统）就是输电线路在线监测系列产品中的一种，已在全国各电网供电公司得到了大量使用，并取得了良好的效果，对提高供电线路的可靠性具有实际性意义。

一、概述

我国高压输电线路分布广、传输距离长，大多数分布在偏远的山林地区，加上近年来线路运行环境日趋复杂以及人为外力破坏等原因，常常发生线路短路、杆塔倾倒以及角铁被盗等电力事故，这给电网公司维护线路带来了巨大的难度，为了切实加强输电线路运行维护，确保电网系统安全稳定运行，输电线路图像在线监测系统（图像在线监测系统）得到了研制应用。

二、产品简介

输电线路图像在线监测系统（图像在线监测系统）是基于3G/WIFI/OPGW光纤网络、internet互联网技术的即时、现场视频图像采集通信系统研制而成，可对恶劣自然环境中运行的10KV-1000KV高压输电线路的运行状况进行全天候实时监测，并将监测到的数据传入后台监控中心，线路维护工作人员可通过后台监控中心（电脑客户端/手机客户端）对线路进行远程视频巡线，可有效降低电力事故发生率。

三、产品特点

1、输电线路图像在线监测系统（图像在线监测系统）采用无线3G/GPRS/CDMA网络传送视频数据给监控中心系统。

2、具有高清晰数字视频及图片即时获取功能。
3、具有自动分析报警提示值班人员功能。

4、采用无线3G/GPRS/CDMA网络传送视频数据给监控中心系统。

5、具有远程设置采集方式(自控方式或受控方式)、自动采集时间的功能；监测各线路杆塔的所有图像信息，同时具备对视频装置的远程控制和设置功能。
6、具有远程控制摄像机拍照、录像、变焦、聚焦、方位调整及预制位设置。

7、采用休眠、待机、定时启动视频传输、报警启动视频传输、短信启动视频传输等多种工作模式相结合，实现了真正意义的低功耗。

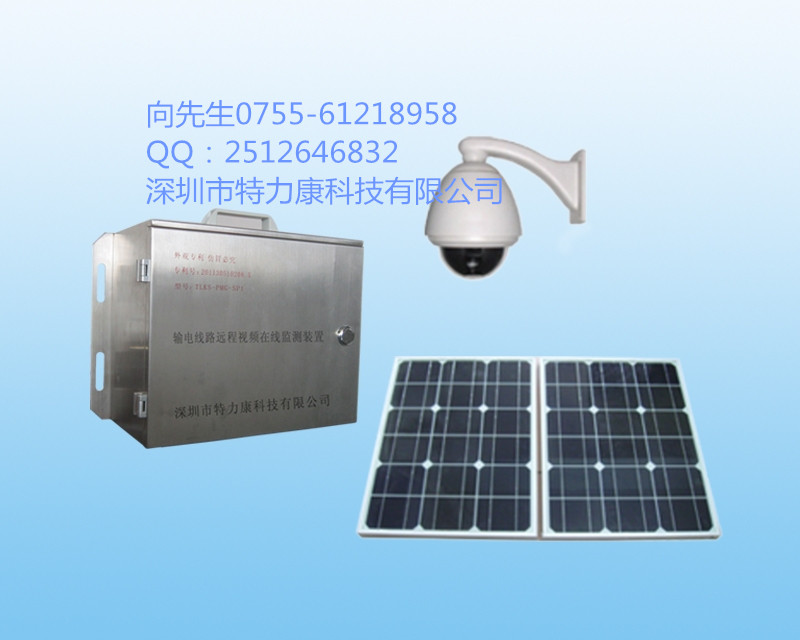

8、输电线路图像在线监测系统（图像在线监测系统）采用三层高品质密封金属盒，具有良好的抗电磁干扰能力、封闭、防雷、防雨、防尘等功能。

四、技术参数

工作电压：DC12V

供电方式：太阳能及高性能聚合物蓄电池

通信方式：3G/GPRS/CDMA

视频通道：4路，切换传输

报警通道：1路，常开/常闭

摄像机：1、像素数：PAL:704(H)×576(V)

        2、水平分辨率：480 TVL(彩色)/520 TVL(黑白)

        3、最底照度：1.0Lux/F1.4(彩色)/0.01Lux/F1.4(黑白)

        4、变焦率：18倍光学变焦，12倍电子变焦；

        5、预置位数量：128

        6、水平旋转角度：0°-360°/俯仰角度 -3°+ ±90°

监测数据：1、温度、湿度、风速（可选）、风向（可选）

2、监测顺线倾斜角和横向倾斜角

3、监测各线路杆塔的所有图像信息，同时具备对视频装置的远程控制和设置功能

后端软件平台：1、平台接入：支持接入省局/市局PMS系统

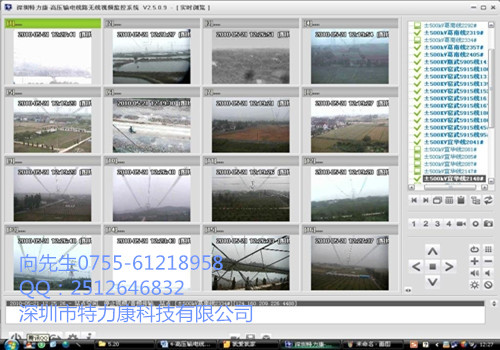

             2、浏览方式：支持PC客户端/手机客户端实时视频浏览
              3、远程管理：支持远程更新、配置与调试前端装置参数
