覆冰在线监测系统研究应用

覆冰在线监测系统，输电线路覆冰在线监测装置

TLKS-PMG-FB100

        覆冰在线监测系统（输电线路覆冰在线监测装置）是我司严格遵循国家电网、南方电网相关《输电线路状态监测装置通用技术规范》研制而成，是采用线路图像实时监视、小型气象站及检测导线拉力、倾角的综合方法来实时监测架空输电线路覆冰状况，为除冰融冰提供指导、辅助决策，在维护电网安全运行、应对大面积覆冰自然灾害方面发挥着重要作用。

一、概述

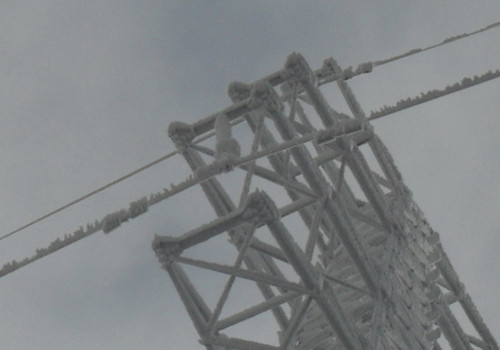

我国架空输电线路所处的地理环境位置、气候条件都比较恶劣，在冬季，受温湿度、风速、风向等诸多因素共同影响下，输电线路覆冰现象尤为突出，当覆冰的总重量超过一定值时，往往会引起的倒塔、舞动、冰闪事故频繁发生，引起重大的电力事故，造成巨大的经济损失，甚至人员伤亡，为了降低（避免）覆冰对电力线路的影响，深圳特力康科技研制了一款覆冰在线监测系统（输电线路覆冰在线监测装置）。

二、产品简介

覆冰在线监测系统（输电线路覆冰在线监测装置）主要由数据采集部分、无线传输部分和后台监控分析中心三大部分组成，数据采集部分对综合悬挂载荷、不均衡张力差、绝缘子串风偏角、绝缘子串偏斜角以及温度、湿度、风速、风向、气压等参数进行采集，并通过GPRS/WIFI/OPGW光纤网络将数据传送致后端监控中心，并加以综合分析，计算出导线覆冰厚度值，判断输电线路运行状况是否安全，并对其覆冰(雪)的发展趋势加以分析，有无发生冰闪的可能，以便做好相应防范措施。

三、产品特点

1、具有高温、低温环境下工作，具有自加热功能；具有远程控制采集视频、微气象、拉力、倾角数据功能。
2、具有高清晰数字视频及图片即时获取功能，自动分析报警提示值班人员功能。

3、覆冰在线监测系统（输电线路覆冰在线监测装置）采用无线3G/GPRS/CDMA网络传送视频及数据给监控中心系统。
4、具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统；

5、后台软件根据用户需求，系统运行参数、报警参数、数据采集密度等可以远程设置；

6、数据采集前端采用多层屏蔽、抗干扰、抗雷击技术、确保系统运行稳定可靠，可取代造价高、维护困难的观冰站；

7、覆冰在线监测系统（输电线路覆冰在线监测装置）监控容量大，可设多级用户的权限管理，数据暂存功能，可以在通讯异常时能存储30天以上的数据。

四、技术参数

1、工作电压：DC12V。

2、供电方式：太阳能及高性能聚合物蓄电池。

3、通信方式：3G/GPRS/CDMA。

4、数据通道：RS485透明传输。

5、报警通道：1路，常开/常闭。

6、工作环境：

1）、温度：-40℃～+85℃，

2）、相对湿度：≤98％，

3）、大气压力：550hPa～1060hPa；

7、导线拉力探测：

1）.量程：7~50t；

2）.测量范围：5％～100％FS（线性工作区间）；

3）.分度数n≥1000；

4）.回零误差 （％FS）：±0.25；

5）.示值误差 （％FS）：±0.50；

6）.重复性 （％FS）：±0.50；

7）.滞后 （％FS）：±0.15（根据用户需要给出）；

8）.长期稳定性 （％FS）：±0.50；

9）.线性度≤5.0％。

8、监测参数

1）、拉力传感器: 7t，10t，16t，21t，32t，42t，55t（根据实际需要定制）完全满足被替代金具的各种功能要求。

   2）、角度传感器：双轴≥±60°耐低温、抗干扰并能在冰雪天气正常工作

   3）、环境气象站参数：超声波高精度传感器，综合测量环境温度、湿度、风向、风速、气压、雨量等参数。

   4）、图像监测：1路图像输入
