TTL转网络，网络转TTL

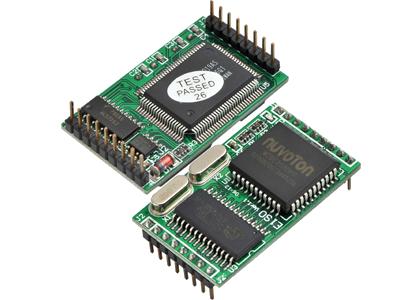

C2000 E1S0：TTL转网络，网络转TTL，串口转TCP/IP模块
功能介绍：
康耐德（KonNaD）的E1S0（S-NET）共分三类：普通，串口设置，流控。
普通：通过网络设置模块参数，能双向通讯，工作在全双工方式；E1S0-1。
流控 ：通过E1S0的RTS信号控制485的流向；E1S0-2。
流控带DI采集：通过E1S0的RTS引脚控制485的流向，并使用CTS引脚来采集一 路DI；E1S0-3。
串口设置参数保存：可通过串口设置协议修改E1S0的参数。（串口设置信息写入模块的flash中）；双向通讯，工作在全双工方式；E1S0-4。
串口设置参数不保存：通过串口设置协议修改E1S0参数，串口设置信息写入RAM中，断电后设置信息丢失；双向通讯，工作在全双工方式；E1S0-5。

1、产品介绍：
C2000 E1S0是具有高性价比且稳定可靠的串口设备嵌入式联网模块，它提供TTL串口到TCP/IP网络和TCP/IP网络到TTL串口数据透明传输，它可以使设备立即具备联入TCP/IP网络的功能。
C2000 E1S0向上提供10M以太网接口，向下提供1个标准TTL串行口，通讯参数可通过多种设置方式设置。C2000 E1S0可广泛应用于PLC控制与管理、门禁医疗、楼宇控制、工业自动化、测量仪表及环境动力监控系统、信息家电、LED信息显示设备和CNC管理等。

2、产品特点：
1)具有TCP Server、TCP Client、UDP、虚拟串口、点对点连接等五种操作模式；
2)用户基于网络软件，不需要做任何修改就可以与C2000 E1S0通讯；
3)通过安装我们免费提供的虚拟串口软件，用户基于串口的软件不需要做任何修改就可以与C2000 E1S0通讯；
4)对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件；
5)通过浏览器、设置软件或设置动态库进行参数设置；
6)低消耗设计，无需散热装置；
7)双看门狗设计，稳定性高。

a) 本产品有以下三种工作模式：
1．作为TCP服务器，转换器上电后在指定的TCP 端口等待数据服务器的连接请求，数据服务器在需要与转换器通讯的时候，向转换器的监听端口请求建立TCP 连接，连接建立后，数据服务器可以随时向转换器发送数据，转换器也可以随时将数据发送到数据服务器，在完成指定的通讯后，数据服务器可以主动要求断开连接，否则连接一直保持。
2．作为TCP客户端，转换器上电时会主动向服务器请求连接，直到TCP连接建立为止，并且连接一旦建立将一直保持，连接建立后，数据服务器可以随时向转换器发送数据，转换器也可以随时将数据发送到数据服务器。
3．UDP方式，当C2000 工作在“UDP”模式时，它只将指定IP和端口发过来的数据转发到串口，同时只将串口返回的数据发送给指定的IP地址和端口。
b) 应用软件可使用三种方式与转换器通讯：
1．通过本公司开发的虚拟串口管理程序，将网络数据重定向到虚拟串口，然后从虚拟串口读取数据。
2．用本公司开发的控件EDSockServer.ocx(或动态库EDSockServer.dll)。
3．使用Socket进行通讯。

4、性能参数
系统
CPU：8-bit MCU
RAM：32KB
Flash：32KB
LAN速率：10Mbps，
串口TTL：TXD，RXD，RTS，CTS，GND

串口通信参数
效验：None , Even , Odd , MARK , SPACE
数据位：8
停止位：1、2
流量控制：RTS/CTS，XON/XOFF，None
速率：1200bps~115200bps

软件特点
协议：ARP，IP，ICMP，TCP，UDP，DHCP，HTTP
操作模式：TCP Server、TCP Client、UDP、虚拟串口、点对点连接
设置：C2000设置程序、Web浏览器、设置动态库、串口设置（可选）
提供软件：虚拟串口软件、C2000设置程序、串口调试工具、网络设置程序、EDSocketServer.OCX、EDSocketServer.DLL、设置动态库以及VB、VC、BC、Delphi的示例代码
驱动支持：WINOOWs 98/ME/2000/XP/2003/Vista/7 32位

电源需求
电源规格：5VDC，±5%
电流：最大电流小于100mA

环境
操作温度：0℃~70℃
储存温度：-60℃~125℃
湿度：5~95%RH，不凝露

尺寸
插针间距：2.54mm

5、网线制作线序说明：
1、C2000连交换机时，请使用直连网线；
2、C2000与电脑直连时，请使用交叉网线。
