1、产品介绍：
C2000 KAI4是具有高性价比且稳定可靠的模拟量采集设备。具有4路（0—20MA）电流采集功能。采用标准的Modbus RTU通讯协议，可以通过RS485总线进行远程模拟量采集。
本产品具有良好的扩展性能，使用方便。还可以通过方便、灵活的级联方式，灵活地通过M244、M281、M2IA、M2VA等具有联网功能的采 集设备低成本实现以太网接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。

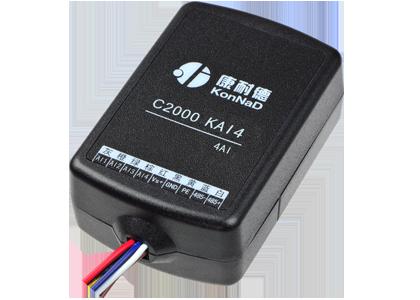

2、产品图片：
指示灯：
电源指示灯：红色常亮
数据收发指示灯：蓝色闪烁
3、产品特点：
1) 4路模拟量采集；
2) 模拟量采集与系统完全隔离；
3) 采用Modbus RTU通信协议；
4) RS485通讯接口提供光电隔离以及每线600W的浪涌保护；
5) 电源具有良好的过流、过压、防反接保护功能；
6) 结构小巧，无需安装；
7) 低功耗设计，无需散热装置；
4、性能参数
|
电源 |
电压 |
9-27VDC |
|
电流 |
100mA@12VDC |
|
|
防雷保护级别 |
1.5KW(静电放电) |
|
|
过压过流保护 |
30V/500mA |
|
|
RS485 |
接口形式 |
RS485 |
|
波特率 |
1200-115200bps |
|
|
传输距离 |
1200米 |
|
|
防雷保护级别 |
600W(静电放电) |
|
|
过压过流保护 |
60V/200mA |
|
|
AI接口 |
接口形式 |
0～20MA模拟量采集 |
|
接口数量 |
4路 |
|
|
AI分辨率 |
12位 |
|
|
AI输入阻抗 |
240欧姆 |
|
|
AI通道隔离度 |
5V |
|
|
工作环境 |
操作温度、湿度 |
-25℃~85℃，5~95%RH不凝露 |
|
存储温度、湿度 |
-60℃~125℃，5~95%RH不凝露 |
|
|
外观 |
尺寸 |
80.5*50*29mm |
5、C2000 KAI4线序定义
|
标识 |
定义 |
颜色 |
|
AI1 |
AI1信号输入端 |
灰 |
|
AI2 |
AI2信号输入端 |
橙 |
|
AI3 |
AI3信号输入端 |
绿 |
|
AI4 |
AI4信号输入端 |
粽 |
|
AI.COM |
模拟量信号输入公共端 |
黑 |
|
Vs+ |
电源正极输入端 |
红 |
|
GND |
电源负极输入 |
黑 |
|
PE |
大地 |
黄 |
|
485- |
485- |
蓝 |
|
485+ |
485+ |
白 |
