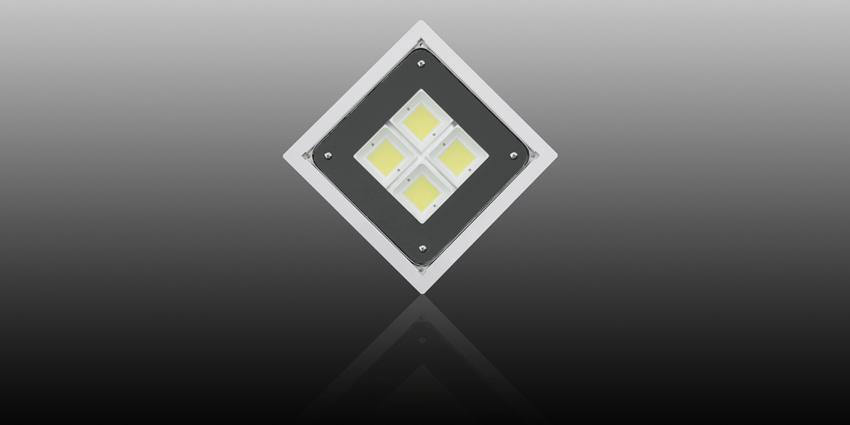

供应LED智能罩棚灯PP100A
技术参数
型        号  PP100A
功        率  100W(额定)/20W(休眠)
光        源  LED平面（COB）光源
输入电压  AC170V～240V
效      率  ≥90%
功率因数  ≥0.95
灯具色温  4700K～6500K
显色指数  Ra≥80
  平均寿命                                    50000h
外形尺寸  400  mm×400mm
探测距离  14m×10m近似椭圆  (红外探测器安装高度9m时)
适用场所：收费站、加油站、大空间照明等



          欢迎使用石家庄开发区华威凯德科技发展有限公司生产的PP100A  LED智能罩棚灯，帮助您大幅度减少公共照明用电。在使用该产品之前，请详细阅读本说明书。
产品组成
本产品为LED智能罩棚灯，其组成如下：
①    灯体总成    外廓为400mm*400mm*90mm，底壳为金属外壳，面罩为玻
璃。
②    光源      LED面光源模组固定于灯壳，是产品的核心发光部件。
③    移动探测器    产品安装了一只被动红外移动探测器，用来探测人员
及车辆活动情况，是本产品的智能中心。
④电源    安装于灯体外部，是本产品的电源部件。
⑤控制器    安装于灯体外部，是本产品的控制部件。
⑥安装机构    灯体为嵌入式加上横担安装，灯体表面与顶板基本平齐
（凸出约3毫米）；也可以嵌入式加悬吊安装。
产品功能及参数
本产品可以自动探测其照明范围内是否有人的活动。当有人活动时，灯具自动转为额定功率状态，呈高亮度；在人持续活动期间，灯具一直呈高亮度；人活动停止后，延时一段时间（延时时长可按批量用户要求定制），灯具恢复到休眠状态。
罩棚灯参数：
额定功率：100  瓦                        休眠功率：20瓦
探测距离：直径8米                    灯体开孔尺寸：360mm*360mm
控制器孔距：138mm*97mm          电源孔距：180mm
产品安装调试
①    灯具检查    检查灯具外观正常，无机械损伤痕迹，灯具组成齐全。
②    确定安装位置，根据需要，将安装顶板上的安装孔按所要求尺寸开
好。
③  灯体安装方式：嵌入式加上横担安装，灯体表面与顶板基本平齐（凸
出约3毫米）也可以嵌入式加悬吊安装。（注：顶板厚度不大于50毫
米）。
④控制器安装位置：宜安装于距灯体不大于500毫米处。
⑤控制器安装方式：自攻螺丝（加平垫）吸顶安装，探测器工作面垂
直朝下（注：就近在顶板上另开不小于Φ25毫米孔供穿线之用，孔边
缘应采取护线措施）。
⑥电源安装位置：宜安装于距灯体直线距离不大于150毫米处。
⑦电源安装方式：自攻螺丝固定于承力结构件上或顶板上表面。
⑧电气连接：将控制器两芯护套线插头接入灯体两芯插座，确认紧固到位；将电源三芯护套线插头接入灯体三芯插座，确认紧固到位；将控制器、电源之交流电源输入线与供电电源线（220伏50赫兹）连接，确认连接可靠，绝缘良好，防水防潮。建议使用防水接线盒（用户自备）。
⑦调试：上电，确认供电正常及灯具运行正常与否。
⑧实地测试：以人/车触发方式测试。当人/车进入探测范围并在区域内活动时，灯具自动转换为高亮度，人/车离去后，经过一段延时，灯具自动转换为低亮的状态。各灯具之间，额定功率亮度、休眠亮度及延时时长应基本相同。
产品运行
产品调试完成后，即可自动运行，一般无需人工干预。
注意事项：
灯体总成总重约8千克，应按此核算顶板承载力，确保使用安全；
本产品适用于阳光照射不到的半开放空间，使用中应注意防水、防潮。
