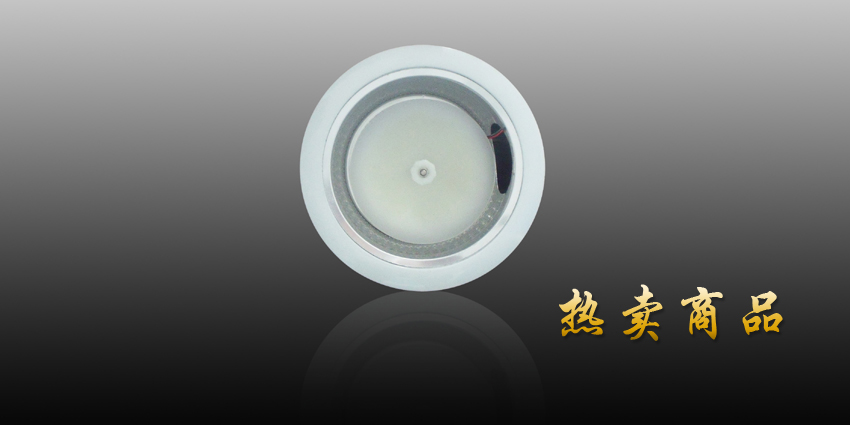

供应LED筒灯TT06A

技术参数
型        号  TT06A
功        率  6W
光        源  LED表贴（SMD）光源
输入电压  AC  170V～240V
灯具色温  4700K～6500K
显色指数  Ra≥80
平均寿命  50000h
外廓尺寸  Φ165mm×85mm
开孔尺寸  Φ140mm
重        量  0.46kg
与红外智能开关配合使用，适用于大厅、走廊等场合


本产品有如下部品构成：光源、电源、灯壳、亚克力罩。
l          光源为5瓦的SMD灯板，型号为LDD-ET100-8W-220V（LEDE  441346），1块。
l          电源为148090011  电源板，数量1块。
l          灯壳为迥龙嵌入式白炽灯具HL5101。
l          亚克力罩（立德）一块。
                                      型        号：  TT06A
安装工艺：
l          1、将室内顶板上的安装孔按所要求的尺寸开好，将灯具的电源线接在灯具的接线端子上。
l          2、接线完毕检查无误后，将两侧的卡簧拧松可滑动，与灯体一起插入安装孔内，调节好位置后将筒灯侧支架的卡簧拧紧固定好整个灯具。
l          3、推入反光罩，用两个螺母反向拧紧将反光罩固定好，在中间螺杆上再固定两个螺母，第一个螺母用一个尖嘴固定在距螺杆端1.5cm处，另一个螺母用另一尖嘴反向拧紧，最后剩余螺杆长度约为1cm。
l          4、放入SMD灯板，将灯板上的插线与电源上的插接线连接。
l          5、将拧有铜柱螺帽一体的亚克力罩拧紧在螺杆上，完成整灯安装。

欢迎使用石家庄开发区华威凯德科技发展有限公司生产的TT06A  LED筒灯，帮助您大幅度减少公共照明用电。在使用该产品之前，请详细阅读本说明书。
产品组成
本产品为LED筒灯，其组成如下：
①    壳体总成    筒灯壳体为5英寸卧式灯壳。
②    光源    SMD  LED光源模组固定于灯壳，是产品的核心发光
部件。
④    电源控制器    安装于卧式壳体中，是本产品的控制部件。
⑤安装机构    本产品的安装方式为嵌入式安装。
产品功能及参数
本产品可以适用于大厅、走廊等场合，单色性好，光线柔和，发光效率高，功率低、耗电小，安装简单，调节方便，绿色环保。
筒灯参数：
额定功率：6瓦                                    额定电压：AC220V
色温：4700K                                        开孔尺寸：Φ140mm
产品安装调试
①    灯具检查    检查灯具外观正常，无机械损伤痕迹，灯具组
成齐全。
②    将室内顶板上的安装孔按所要求的尺寸开好，将输入电源
引线接在灯具的接线端子上。
③    接线完毕检查无误后，取下反光罩，将两侧的卡簧拧松使
之自如滑动；将灯体插入安装孔内，调节好位置后将筒灯侧支架的卡簧拧紧固定整个灯具。
④    将反光罩穿入中间螺杆，用螺母固定，然后再加一个背紧
螺母确保固定牢固；在中间螺杆上拧入一个定位螺母，使之定位在距螺杆外端1.5cm处；然后拧入一个背紧螺母并与定位螺母相互背紧，背紧螺母定位在距螺杆外端1.0cm处。
⑤    将SMD光源灯板穿入中间螺杆，将灯板上的插线与电源控
制器上的插接线连接。
⑥    将六方铜柱插入亚克力匀光板中央，并用花螺帽拧紧固牢
使之成为一体。
⑦    将六方铜柱及亚克力匀光板组合体拧紧在中间螺杆上，整
灯安装完成。
⑧    调试    上电，确认供电正常及灯具运行正常。
产品运行
产品调试完成后，即可自动运行，一般无需人工干预。
