A5D3核心板双网口多串口LCD液晶屏工业级

产品简介

迈冲科技MC_A5D3X_CORE核心板采用ATMEL SAMA5D36工业级处理器（主频高达536MHz）， 6层PCB板工艺，具有极佳的电气性能和抗干扰性能，在多个客户的产品中顺利通过高低温、群脉冲、浪涌等全部EMC测试内容。 核心板采用2条2x50 PIN排针引出可能用到的引脚，可扩展性强。基于本产品定制开发的主板目前已在电力监控、智能电网、物联网、3G信号检测传输、电信运营商支持等领域得到广泛应用，产品质量和稳定性受到众多用户好评。

硬件规格

1、  板载资源：

◆ CPU

ATMEL SAMA5D36处理器基于ARM Cortex-A5核心

         主频达536MHz ，低功耗

◆存储

256MB  DDR2内存 32Bit

         256MB  NandFlash  8Bit

         SPI Flash (可选)

◆接口及尺寸

70 x 50 mm

两路1.27mm间距 2 x 50 Pin排针

◆板载硬件资源

集成一路DM9161网卡芯片

电源指示灯（D1），心跳灯（D2），一路用于存储器选择拨码开关SW1

◆电气特性

+3.3V供电

工业级温度：-40℃~+85℃

工作相对湿度：5%~95%

◆软件支持

Linux 3.10

Qt+Web服务器（Apache、boa）+Sqlite数据库+ntp对时+ppp等

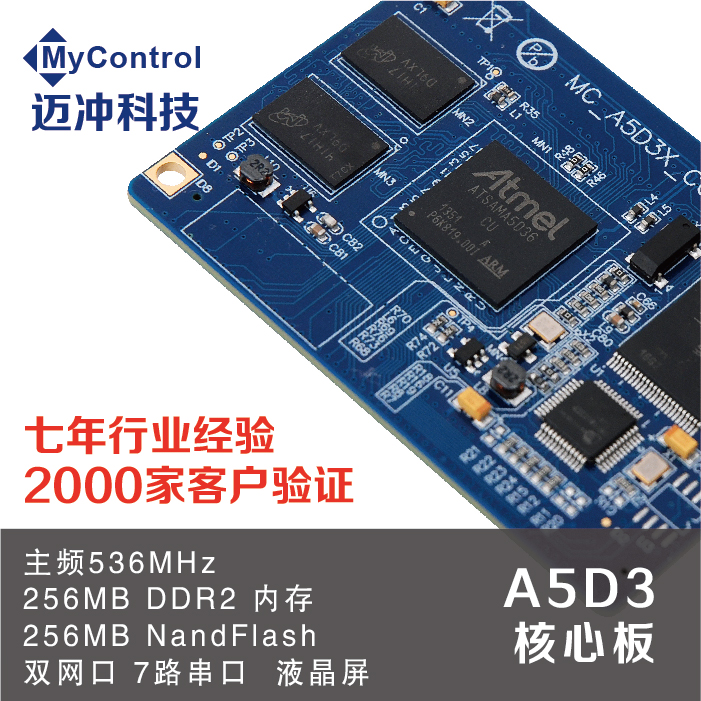

2、实物图：































3、接口扩展说明：

              ◆ EBI总线，可扩展多种外设（如串口，网络接口）

◆ 2路MCI接口（MCI1、MCI2），支持大容量TF卡(>4G)

◆ ISI（Image Sensor Interface）接口

◆ LCD，支持触摸屏，分辨率最高达1280 x 720

◆ 2路网口，支持10/100以太网（GMAC由核心板集成网卡占用，直接接网络变压器）

◆无线网络通讯 （wifi/3G/GPRS/CDMA等）

◆ 2路CAN接口，完全兼容CAN2.0 Part A和2.0 Part B

◆ 7路串口（1路DEBUG，4路USART，2路UART），可通过串口扩展芯片增扩更多串口

◆ 1路SSC（同步串行控制器）接口，可外接音频CODEC芯片

◆ 3路USB2.0 Host，1路USB2.0 Device（与USB Host的Port A复用）

◆ 3路TWI接口，支持I2C协议

◆ 2路4片选SPI接口

◆ 12通道12位AD

◆ 2通道16位PWM

◆ RTC实时时钟

◆支持8*8矩阵键盘

◆      硬件看门狗

 技术资料

1、Linux光盘资源

(1)Linux系统资源：

◆ 启动代码：bootstrap，u-boot

◆ 内核源码包：Linux-3.10

◆ 文件系统：UBI

◆ 实用工具：ppp拨号、ntp校时、sqlite数据库，Webserver服务器（boa）、FTP服务器（vsftp）、telnet服务器、Wireless Tools（wifi模块操作命令）

(2)测试例程及源码

◆ 硬件测试程序：串口、网络、Socket CAN、LCD、Touch Screen、RTC、看门狗、GPIO、序列号读取等

◆ 应用程序例程：控制台程序、文件操作、进程和线程、TCP/UDP、WEB Server、Sqlite例程、BOA+CGI例程。



(3)用户手册

◆ MC_A5D3X_CORE核心板手册

◆ MC_A5D3X_GKA快速开始

◆ MC_A5D3X_GKA系统配置

◆ Ubuntu14.04开发环境搭建

◆ MC_A5D3X_GKA Linux系统编译

◆ MC_A5D3X_GKA系统启动顺序

◆ MC_A5D3X_GKA Linux系统烧写

◆ MC_A5D3X_GKA UBI文件系统制作

◆ MC_A5D3X_GKA工具使用

◆ MC_A5D3X_GKA应用程序开发

u        BOA+CGI用户手册

u        SQLite用户手册



(4)交叉编译工具,SAM-BA,TFTP等工具



技术支持和保修服务

1．技术支持

 杭州迈冲科技有限公司承诺从客户购买产品之日起，提供6个月的免费技术支持（电话、邮件、网上在线问答、传真  ）。



我们提供以下技术支持：

◆ 支持用户能运行Linux或WinCE操作系统及相关接口测试程序。

◆ Linux或Wince系统的常见配置，自启动应用程序等。

◆ 我们提供的远程服务器（如telnet、ftp、http等）的配置。

◆ 支持客户搭建Linux或Wince开发环境

◆ 支持客户对硬件接口的各项应用操作。

◆ 我公司拥有自主研发的自动化烧录、测试设备，批量客户我们可以代为烧录镜像和应用程序。



以下内容不在我们技术支持范围内，我们会酌情支持：

◆ 客户自己进行的应用程序开发。

◆ 客户自己开发的硬件接口及软件驱动等。

2.保修服务

本产品自出售之日起，在正常使用状况下，印刷电路板卡，提供2年免费保修服务。



特别说明，以下情况不属于免费服务范围内，杭州迈冲科技公司视情况收取一定的服务费用：

◆   无法提供产品有效购买凭证（发票、收据、合同等）；

◆    客户错误操作引起产品过压、短路等造成的元器件损坏；

◆  因自然灾害或遇不可抗拒力导致产品外观及功能损坏；

◆    用户自行或者用户授权非杭州迈冲许可的人员及机构进行产品的焊接、拆装、变更产品规格配置，或扩充非杭州迈冲公司销售认可的配件导致产品外观及功能损坏。



采用此核心板开发产品的客户，可以选用我们提供的评估开发板进行测试和开发。另外我公司有基于此核心板的工业主板，提供更多软硬件资源，可以直接应用，同时我们提供接口底板定制服务，并开发相应接口驱动，助力您的产品快速上市，欢迎来电咨询。
