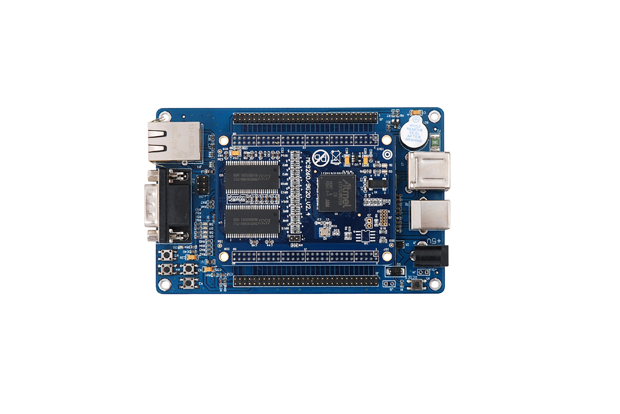

杭州迈冲科技MC9260-DK评估开发板
一、产品简介
迈冲科技MC9260-DK评估开发板采用MC9260核心板加评估测试底板双层架构。迈冲科技MC9260工业级核心板采用ATMEL AT91SAM9260工业级ARM9处理器（可选PIN-to-PIN兼容400MHz处理器）， 6层PCB板工艺，具有极佳的电气性能和抗干扰性能，在多个客户的产品中顺利通过高低温、群脉冲、浪涌等全部EMC测试内容。
二、硬件规格
|
系统资源 |
|
|
CPU |
ATMEL AT91SAM9260,200MHZ |
|
存储 |
32~2GB NandFlash,512KB-2MB SPI NorFlash（SPI NorFlash为选配） |
|
内存 |
64MB SDRAM |
|
实时时钟 |
带后备电池RTC |
|
通信接口 |
|
|
网口 |
1路10M/100M自适应网卡，带网络变压器和指示灯 |
|
串口 |
2路串口:1路调试串口，1路数据通信串口 |
|
AD |
4路10位AD采集接口 |
|
USB |
2路USB 2.0 Host接口，1路USB 2.0 Device接口 |
|
按键 |
4个测试按键 |
|
LED |
4个测试LED |
|
扩展接口 |
2条2*30双排针引出核心板所有引脚，方便调试 |
|
工作参数 |
|
|
工作电源 |
5V DC-IN |
|
工作温度 |
-10~ 70℃ （核心板温度范围 -40 ~ 85℃） |
|
工作湿度 |
5%~95% |
|
机械尺寸 |
120mm X 78mm |
1、核心板资源：
◆ 工业级ATMEL AT91SAM9260处理器，200MHz
◆ 64MB SDRAM
◆ 32MB - 2GB NandFlash (标配128MB)
◆ 512KB - 2MB SPI NorFlash （非标准配置，批量时可以选配）
◆ ISA总线接口，RMII/I2C/SPI/I2S等接口，串口、USB、GPIO接口等
◆ 6层高精密工业PCB
◆ 尺寸：74mm X55mm
◆ 2条2x30 PIN插件，方便简单
◆ 电源：3.3V供电，功耗低
◆ 工作温度范围：-40 – 85℃
