供应高速度4路同步模拟量采集卡PCI8502

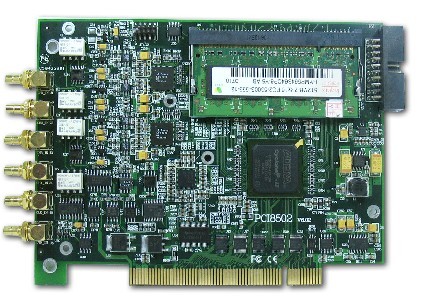

    PCI8502

  本卡是一种基于PCI总线的数据采集卡，可直接插在IBM-PC/AT  或与之兼容的计算机内的任一PCI插槽中，构成实验室、产品质量检测中心、军事等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：
        ◆  无线通讯
        ◆  雷达/声纳
        ◆  超声
        ◆  图形成像


第二节、AD  模拟量输入功能

        注：括号中的单词为软件中的  AD  参数
        ◆  输入量程：±5V、±1V
        ◆  转换精度：12  位(Bit)
        ◆  采样频率(Frequency)：最高  40MHz
                注释：各通道实际采样速率  =  采样速率(同步采集)
        ◆  物理通道数：4  通道同步
        ◆  模拟量输入方式：单端模拟输入
        ◆  数据读取方式：查询方式、DMA  方式(此方式速度最高)
        ◆  存储器深度：256MB  的  DDR2  存储器
        ◆  每通道存储深度：64MB
        ◆  时钟源选择(OutClockSource)：板内时钟和板外时钟软件可选
        ◆  触发模式(TriggerMode)：中间触发、后触发、预触发、硬件延时触发
        ◆  触发源(TriggerSource)：软件触发、ATR  触发、DTR  触发、TRG0～TRG7  信号触发(用于多卡同步)
        ◆  触发方向(TriggerDir)：下降沿触发、上升沿触发、上下边沿均触发
        ◆  触发电平(TrigLevelVolt)：由输入量程决定
        ◆  模拟量触发源(ATR)输入源：从  AI0～AI3  的任一通道输入
        ◆  模拟量触发源(ATR)输入范围：触发电平可按  12  位精度计算，具体请参考《ATR模拟触发功能》
        ◆  触发源  DTR  输入范围：标准  TTL  电平
        ◆  支持多卡同步
        ◆  耦合方式：直流、交流
        ◆  软件自动校准
        PCI8502的软件自动校准功能，能在不使用任何外部信号、参考电压或测量设备的情况下，通过校准软件就能测量和校准偏移和增益误差。
        自动校准完成后，校准常量被保存到EEPROM中。出厂默认的校准常量存储在固定的存储区域。
        由于误差会随着时间和温度变化，建议用户在新环境中安装PCI8502时重新校准。
        注意：在自动校准开始前，请将采集卡预热至少15分钟，并且自动校准时，采集卡不要连接任何外部信号，直接将连接到板卡SMB接口的信号线拔下即可。
        ◆  模拟输入阻抗：1M(另可选  50)
        ◆  工作温度范围：0℃  ～  +50℃
        ◆  存储温度范围：－20℃  ～  +70℃

第三节、性能指标

        ◆  板载时钟振荡器：40MHz
        ◆  非线性误差：±2LSB(最大)
        ◆  系统测量精度：0.1%
        ◆  系统噪声：0.8LSBrms
        ◆  谐波失真(THD)：-75.1  dB
        ◆  信噪比(SNR)：57.2  dB
        ◆  无杂散动态范围(SFDR)：79.3  dB
        ◆  有效位(ENOB)：9.1
        ◆  3db  带宽，典型值  25MHz，最大值  35MHz
        测试条件：在采样频率  40MS/s  下，使用  200KHz  的正弦波输入满度幅值的  95%


第四节、板卡外形尺寸

        133mm(长)  *  110mm(宽)


第五节、产品安装核对表

        打开  PCI8502  板卡包装后，你将会发现如下物品：
              1、  PCI8502  板卡一个
              2、  ART  软件光盘一张，该光盘包括如下内容：
                      a)  本公司所有产品驱动程序，用户可在  PCI  目录下找到  PCI8502  驱动程序；
                      b)  用户手册(pdf  格式电子文档)；


第六节、安装指导

一、软件安装指导

        在不同操作系统下安装PCI8502板卡的方法一致，在本公司提供的光盘中含有安装程序Setup.exe，用户双击
此安装程序按界面提示即可完成安装。
二、硬件安装指导
        在硬件安装前首先关闭系统电源，待板卡固定后开机，开机后系统会自动弹出硬件安装向导，用户可选择系
统自动安装或手动安装。
        注意：不可带电插拔板卡。
