供应阿尔泰独立8轴，光隔离DI8路，DO24路运动控制卡

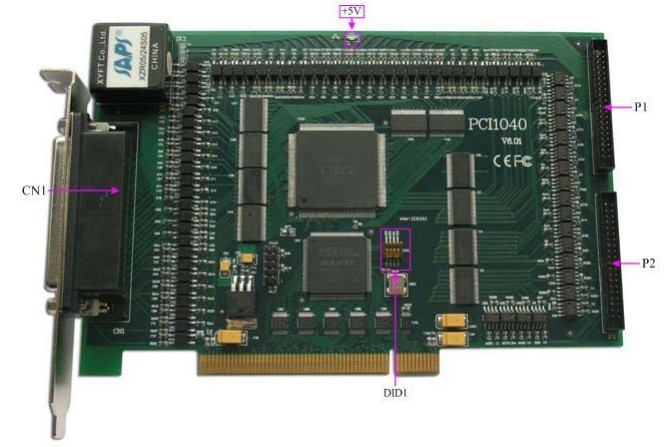

  PCI1040  是  PCI  总线  8  轴伺服/步进电机运动控制卡，它以高频率脉冲串形式输出，控制伺服/步进电机的运
动。该卡能精确地控制所发出的脉冲频率(电机速度)、脉冲个数(电机转角)及脉冲频率变化率(电机加速度)，
它能满足步进电机的各种复杂的控制要求。可对电机进行位置控制、插补驱动、加速/减速等控制。具有圆弧、
直线插补功能。它含有丰富的，功能齐全的软件库函数资源。在  WINOOWs9X/2000/XP  环境下，用户可直接使用我
们为您提供的设备驱动程序函数接口；以最大方便地使您在  Visual  C++、Visual  Basic  及各种其他软件环境中
使用本设备。
第二节、特点
                32  位  PCI  接口，即插即用
                8  轴伺服/步进电机控制，每轴可独立控制，互不影响
                脉冲输出的频率误差小于  0.1%
                脉冲输出速度最高可达到  5MHz
                可选择脉冲输出模式：PULSE/DIR，CW/CCW
                直线加/减速驱动、S  曲线加/减速驱动
                梯形与  S  曲线速度轮廓
                任意  2  轴或  3  轴或  4  轴直线插补
                固定线速度控制
                多轴同步启动/停止
                可编程控制加速与减速时间
                在运动中改变输出脉冲数或驱动速度
                运动中可以实时读出逻辑位置、实际位置、驱动速度、加速度、加/减速状态(加速中、定速中、减速中)
                每轴都有  2  个  32  位比较寄存器用于逻辑位置计数器或者实际位置计数器的位置大小比较，可用于硬件限位
                可接收伺服马达驱动器的各种信号，如硬件限位信号、到位信号、报警信号等
                32  位递增/递减计数器用于附加编码器
                可方便地与任意步进电机、AC  或  DC  伺服电机相连接
                所有数字量输入/输出信号均有  2500Vrms  隔离
第三节、规格
                控制轴                                                8  轴
                CPU  数据总线长度                            64  位
一、插补功能
                任意  2  轴或  3  轴或  4  轴直线插补
                        插补范围                                    各个轴  1  ~  16,777,215
                        插补速度                                    1~5MPPS
                        插补位置精度                            ±0.5LSB  以下(在全插补范围内)
二、各轴通用规格
                驱动输出脉冲(CLK=16.384MHz  时)
                        输入时钟                                    最大  20.0MHz，推荐使用  16.384MHz  或  19.6608MHz
                        输出速度精密度                        ±0.1％以下(对设定数值)
                        最大输出速率                            1  ~  5MPPS(直线加/减速)
                                                                            1        ~          3.05MPPS(S  曲线加/减速)
                            速度倍率                            1~250
                            加/减速度                          125  ~        511,968,750  PPS/SEC
                            初始速度                            1        ~        4,095,750  PPS(倍率=1  的时候)
                            驱动速度                            1        ~        4,095,750  PPS(倍率=1  的时候)
                            输出脉冲数                        0        ~        268,435,455(定量驱动)
                            速度曲线                            定速/直线加减速/抛物线  S  曲线加减速驱动
                            定量驱动的减速模式  自动减速/手动减速/偏移减速
                            可以在驱动中改变输出脉冲数、驱动速度
                            可选择  CW/CCW、PULSE/DIR  输出模式
                            可以选择独立  2  脉冲/1  脉冲方向方式
                            输出脉冲计数范围(R1)                1  ~  16,777,215
                            减速开始点范围(R2)                        0  ~  16,777,215(手动减速)
                                                                                      -8388608  ~  8388607(自动计算偏移减速)
                            频率倍率范围(R0)                            1  ~  4095
                            步进频率计数(R3,R4)                      1  ~  16383(直线加速/减速，S  曲线加速/减速，减速手动设置模式)
                                                                                      1  ~  10000(S  曲线加速/减速，减速开始点自动设置模式)
                            加速/减速范围(R5,R6)                    1  ~  16383
                            S  曲线加减速段范围(R7)                1  ~  8191
                驱动接口
                            输出                                    时钟输出：门控输出/2  时钟输出切换，可逻辑切换
                                                                      单脉冲输出：大约  1.9us，逻辑切换
                                                                      伺服输出：通用输出
                            输入                                    驱动报警输入：1  点/轴，逻辑切换
                                                                      结束位置输入：1  点/轴，逻辑切换
                编码器输入脉冲
                            A  相、B  相、Z  相输入，每一个轴各  1  个
                            可以选择  2  相脉冲/上下脉冲输入
                传感器输入
                            灵敏度范围：0  ~  255
                            限位输入(ELP、ELM)              2  个点，+/-向，可逻辑切换
                            减速输入(SLP、SLM)              2
