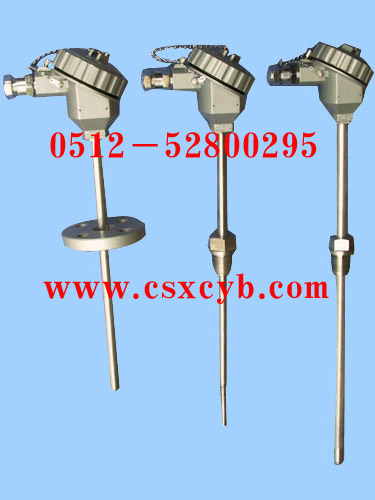

隔爆式热电偶



1、概述
工业用的隔爆热电偶作为一种温度传感器，在化学工业自控系统中应用极为广泛，由于在化工生产厂、生产现场常伴有各种易燃、易爆等化气体、蒸汽，如果用普通热电偶非常不安全、很容易引起环境气体，因而，在这些环境下必须使用隔爆热电偶。本厂的隔爆热电偶适用在dⅡ  BT4温度组别区间内具有性气体的危险场所内。
本厂生产的隔爆热电偶系采用仪表行业联合设计产品，该产品隔爆性优于国内同类产品，其技术性能符合ZBN11002－87《工业热电偶技术条件》和  ZBY300－85《工业热电偶分度表和尤差》技术要求、GB3836.1-83《性环境用防爆电气设备、通用要求》和GB3836.2-83《性环境用防爆电气设备、隔爆型电气设备“d“》技术要求；各项指标经国家级仪器仪表防爆安全监督检验站的检测合格，颁发了防爆合格证。热电偶的隔爆合格证号是：GYB91132。
2、主要技术参数
一、测温范围及允许误差
名称  型号  分度号  测温范围  精度等级  充差偏差
镍铬－镍硅  WRN
  K
  －40－＋800℃  Ⅱ  2.5℃或0.75tmax
镍铬－铜镍  WRE  E  －40－＋650℃  Ⅱ  2.5℃或0.75tmax
铜－铜镍  WRC  T  －40－＋300℃  Ⅱ  1℃或0.75tmax
铁－铜镍  WRF  J  －40－＋600℃  Ⅱ  2.5℃或0.75tmax

注：tmax－最高检验温度点℃  在同栏给出的两个允差中取其中最大值。
二：绝缘电阻
a：常温绝缘电阻的试验电压为直流500±  50V  环境为：温度量衡15－35℃，相对湿度45％，大气压力争86－106KPa，放置时间不小于2小时，则：对于长度超过1m的热电偶，其常温绝缘电阻值与长度的乘积应不小于100MΩ  .m，即：Rr.L≥100MΩ  .m，L＞1m对长度不足1m的热电偶，它的常温绝缘电阻应不小于100M
b：上限温度绝缘电阻
上限温度的绝缘电阻应不小于下表的规定：
上限温度tm.  C  试验温度t  C  电阻值M
100≤  tm＜300  t=tm  10
300≤tm＜500  t=tm  2
500≤tm＜850  t=tm  0.5


2、隔爆原理
隔爆热电偶的结构与装配式热电偶的结构、原理基本相同，不同的是隔爆热电偶的接线盒在设计时采用防爆这一特殊结构，它的接线盒是经过压铸而成的，有一定的厚度、隔爆空间和机构强度，采用螺纹隔爆接合面和园筒接合面，采用密封圈进行密封，以锁紧螺钉进行锁紧，因此，当接线盒内一旦放弧时，与外界环境的危险气体不传爆，只要用户在dⅡBT4防爆要求内使用，产品定能达到预期的防爆效果。
隔爆接线盒在与保护管连接时，采取了环氧树脂密封及并紧结构装置，从而，确保了隔爆结构的牢固性和可靠性。
3、隔爆热电偶命名方法：

4、机电一体化隔爆热电偶温度变送器型号命名方法：

5、隔爆热电偶种类及规格
型号  分度号  规格  热响应时间  保护管材料
直径(d)  长度(L)  插深(I)
WRN－240L－B
WRN2－240L－B  K  　
ф16
  300
350
400
450
550
650
750
900
1150
1650  150
200
250
300
400
500
600
750
1000
1500  ≤90
  不锈钢
WRN－240L－B.G
WRN2-240L-B.G
WRE-240L-B
WRE2-240L-B  E
WRE-240L-B.G
WRE2-240L-B.G
WRC-240L-B
WRC2-240L-B  T
WRC-240L-B.G
WRC2-240L-B.G
