供应WR系列装配式热电偶

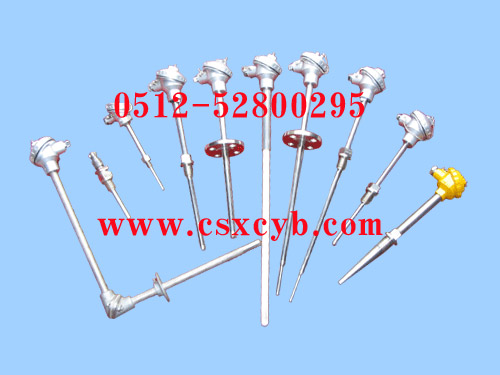

WR系列装配式热电偶
WR系列工业用热电偶作为温度测量传感器，通常与温度变送器、调节器及显示仪表等配套使用，组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
热电偶是由两种不同成分的导体两端接合成回路时，当两接合点温度不 同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存有温差时，显示仪表将会指示出热电偶产生的热电势所对应的温度值。
热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关，与热电极的长度、直径无关。
各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成。
主要技术特性
测量范围及基本误差限
热电偶类别 代号 分度号 测量范围 基本误差限
镍铬－康铜 WRK E 0－800℃ ±0.75%t
镍铬－镍硅 WRN K 0－1300℃ ±0.75%t
铂铑40－铂 WRP S 0－1600℃ ±0.25%t
铂铑30－铂铑6 WRR B 0－1800℃ ±0.25%t
注：t为感温元件实测温度值（℃）
热电偶时间常数
热惰性级别 时间常数（秒） 热惰性级别 时间常数（秒）
Ⅰ
90－180 Ⅲ
10－30
Ⅱ
30－90 Ⅳ
＜10
热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
规定的长时间使用温度（℃）
试验温度（℃）
绝缘电阻值（Ω）
≥600 600 72000
≥ 800 800 25000
≥1000 1000 5000
型号命名方法
热电偶的安装与使用
热电偶的安装地点要便于施工和维护。应避免在炉门旁，或距加热体过近及强磁场处，接线盒处温度不超过100℃ 。安装位置应尽可能保持垂直，但在有流速时必须顷斜安装。接线盒出孔应向下方。
带瓷保护管的热电偶必须避免急冷急热，以防爆裂，在安装时应选择不防碍被加热物体移动的地方。瓷护管不可测量液体温度。
热电偶应按规定接线，引线避开热源，在接线时补偿导线的极性不可接反。要经常检查护护管的状况，发现氧化或变形应立即采取措施。要定期进行校验。
订货须知
订货时，用户注：(1)产品名称(2)产品的型号(3)分度号(4)保护管材料和直径(5)长度L及插入深度1(6)数量(7)固定螺纹M(8)特殊技术要求。
