一、产品概述

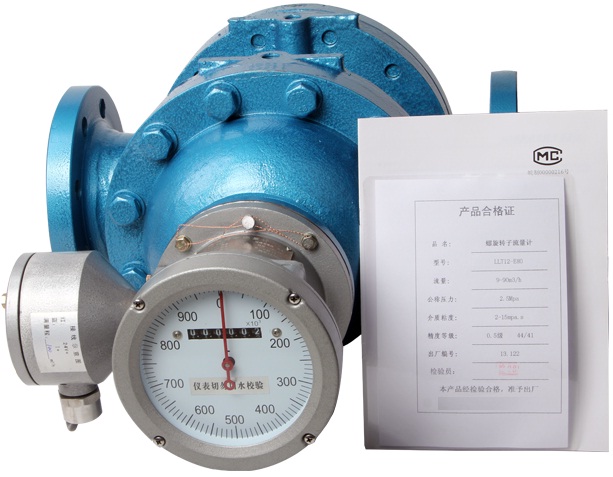

TX石油流量计是我司设计制造的最新一代容积式流量计。它采用一对特殊齿形的螺旋转子，因而它具有无脉动、噪音极低、高精度、高可靠性、流量大、环境适应性强等显著特点，可现场显示瞬时流量和累积流量，可输出脉冲、4-20mA信号，实现远距离测量和控制。它广范应用于石油化工、冶金、电子、码头等部门的商业贸易计量和工程管理控制。
二、产品特点
◎适用于稀油、轻质油、稠油、含沙量大、含水量大的原油，被测量液体的粘度范围大
◎使用寿命长，准确度高，可靠性强
◎有机械计数器、电子计数器二种，多种输出可供选择
◎本安防爆IaⅡCT4（本质安全型）；隔爆dⅡBT4（隔爆型）；防护IP65
◎螺旋转子在计量腔内等速回转，等流量
◎运转平稳、噪音极低
◎螺旋转子等速回转流体脉动小
◎发信脉冲稳定、准确
三、产品应用
◎服务市场：石油、石化、电力、交通、食品、医药卫生、国防科研和军事工业中液体介质的流量计量、商业贸易结算
◎应用：油库、加油站、油船、石油化工储运、码头储运、炼化过程、化工装置、计量检定
四、结构和原理
TX石油流量计的转子是由两个断面形状不同的螺旋转子构成的，它们的配合由一组精确的同步驱动齿轮控制。转子转动，通过测量转子的转速实现流量测量。互不接触的螺旋转子的轴上固定有同步驱动齿轮，以实现互相驱动。由于转子轴向呈螺旋形，并且安装于两个转子轴上的机构使转子之间始终保持适当的间隙，所以运行平稳、主要用于液体流址测量。注意，计址室的容积应为计量室1和计量室2容积之和。
五、主要技术参数
◇公称通径（mm）：DN25～300
◇精确度：±0.2%，±0.3%，±0.5%
◇流量范围（m3/h）：2～1000
◇介质温度（℃）：≤200
◇环境温度（℃）：-30～50
◇公称压力（MPa）：1.0、1.6、2.5、4.0、6.3
◇介质：原油、高凝油、高含水原油，低、中、高粘度石油制品、化工制品
◇指示部功能：现场显示累计流量、瞬时流量，指针回零、计数器回零
◇输出：脉冲信号、4-20mA信号
◇流量转换系数：0.1L/P，0.1L/P，1L/P
◇防爆：隔爆型等级为ExdⅡBT4
◇防护等级：IP65
◇联接方式：法兰GB-/T9113.1-2000(亦可按用户要求定制)
◇技术标准：JB/T9242-1999容积式流量计
六、流量范围
七、外形尺寸和安装尺寸
