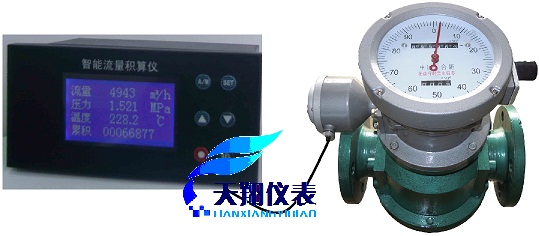

在贸易结算费用是依据系统计量结果，因此，流量仪表的精确度与过程控制要求比较高。选用0.2级精度的变送器，流量积算仪选用0.2级，压力变送器选用0.2级，测温元件选用A级Pt100铂热电阻，仪表安装使用也符合规定要求。TX-LC系列汽油流量计（椭圆齿轮流量计）组成的系统，流量变送器与上述测温测压元件及流量积算仪配合之后，用脉冲信号输出，既能得到贸易结算系统的精确度，又能得到无干扰的系统长期稳定运行，从而达到供需双方是比较满意的结果。

一、结构与原理

1、结构

TX-LC系列汽油流量计（椭圆齿轮流量计），以脉冲信号输出变送器和计数机构组成，变送器与计数机构之间加装散热器，则构成高温型流量计。1、计数器；2发信器；3、精度调节器（DN50以上使用）；4、密封联轴器；5、前盖；6、盖板；7、椭圆齿轮；8、壳体；9、后盖。

2、原理

测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，椭圆齿轮在被测介质的压差△p=pl-p2的作用下，产生作用力矩使其转动。在(a)所示位置时，由于P1>P2，在P1和P2的作用下所产生的合力矩使轮A产生顺时针方向转动，把轮A和壳体间的半月形容积内的介质排至出口，并带动轮B作逆时针方向转动，这时A为主动轮，B为从动轮，在(b)上所示为中间位置，A和B均为主动轮；而在（c）上所示位置，P1和P2作用在A轮上的合力矩为零，作用在B轮上的合力矩使B轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时B为主动轮，A为从动轮，与(a)上所示情况刚好相反。如此往复循环，轮A和轮B互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口。显然，图上(a)、(b)、(c)所示，仅仅表示椭圆齿轮转动了1/4周的情况，而其所排出的被测介质为一个半月形容积。所以，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过齿轮流量计的体积流量Q为：

Q=4nυ0

式中：n——椭圆齿轮的旋转频率(转/秒)；υ0——半月形部分的容积(贝)．

这样，在齿轮流量计的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。

二、产品特点

☆测量精度高、流量范围宽、重复性好；

☆螺旋转子转动均匀、震动小、寿命长；

☆对被测液体的粘度变化不敏感，尤其适合于粘度较高液体的测量；

☆结构简单，外形尺寸小，重量轻；

☆安装容易，表前不需安装直管段；

三、技术参数

1、精度等级：0.5级，0.2级

2、适用介质温度：-20～80 ℃，在加散热器情况下可达200℃

3、公称压力：1.0 Mpa、1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa

4、被测液体粘度：0.6—200MPa.s，高粘度200---3000MPa.s

5、材质：分为铸铁型、铸钢型和不锈钢型

TX-LC-A型铸铁齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量

TX-LC-E型铸钢齿轮流量计，广泛用于高压、低腐蚀性介质的计量

TX-LC-B型不锈钢齿轮流量计，广泛用于强腐蚀性液体介质（酸、碱、盐）的计量

6、测量范围：

四、产品选型

五、安装和使用

1、安装

（1）椭圆齿轮流量计在安装前应清洁管道。若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。

（2）椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。

2、使用

（1）按照要求正确安装后的椭圆齿轮流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。

（2）使用椭圆齿轮流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。

长期使用后的椭圆齿轮流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许最好定期进行标定。

六、售后服务

欢迎您选购江苏天翔仪表系列产品，我公司产品若出现非人为损坏质量问题，从出厂之日起一年内实行三包，三包期外提供终身维修服务。为实现伟大的中国梦，天翔仪表与您携手一起奋斗!
