音叉物位开关是一种新型的物位开关。由于振幅可调，便于测量不同状态和密度的物料，适用于各种料仓固体物料料位以及各种容器内液位的定点检测报警或控制。
音叉物位开关被称为“电气浮子”，凡能用浮球液位开关或由于结垢、湍流、搅动、气泡等原因不能用浮球液位开关的场合都可使用“电气浮子”，因此音叉式物位开关是浮球液位开关的升级换代产品。现广泛应用于石化、冶金、轻工、建材、环保等行业，实现对液位或料位的上下限报警和控制。
一、工作原理：
音叉物位开关是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路来进行检测、处理并将之转换为一个开关信号，达到报警或控制的目的。
二、产品特点：
◆适应性强：被测液体不同的电参数对测量都不产生影响，结垢、湍流、搅动、气泡、中等粘度、高压等恶劣条件对检测也无影响。
◆无需维护：由于音叉式物位开关检测过程由电子电路完成，无活动部件，所以一经安装投运便不需要维护。
◆无需调校：由于音叉式物位开关的检测不受被测介质的电参数影响，所以无论测量何种液体都无需现场调校。
三、主要技术参数：
◆被测介质：液体、粉末或颗粒状固体
◆供电电压：DC24V或AC220V
◆工作温度：标准型：-40～80℃，中温型：-40～130℃，高温型：-40～200℃
◆环境温度：-40～70℃
◆工作压力：2.0MPa
◆介质密度：固体≥0.1g/cm3；液体≥0.7g/cm3
◆液体粘度：≤10000mm2/s
◆输出方式：DPDT继电器触点输出（AC220V/5A）
◆电气接口：M20×1.5
◆防爆等级：dⅡBT4
◆防护等级：IP65
◆过程连接：螺纹安装或法兰安装
◆叉体长度：128～2000mm
◆接液材质：304L不锈钢或316L不锈钢
◆接线盒材质：铝合金
四、应用行业：
1、液体物料
◆自来水、矿泉水 、汽柴油
◆可产生气体的液体
◆纸浆、胶水、染料 、化工
◆啤酒、啤酒发酵剂、饮料
◆废水、泥浆、酸、碱溶液
2、固体物料：
◆粉煤灰、水泥、石粉
◆塑料颗粒、盐、糖
五、产品选型：
SYC
音叉式物位开关
代码
音叉类型
A
普通型
B
高温型
C
卫生型
代码
插深
A
100mm（标准）
B
杆式加长100mm~3000m可选
C
缆式加长分体1~100m可选
代码
电压
A
AC 220V
B
DC 24V
代码
材质
A
304SS（标准）
B
316LSS
C
其他材质另行注明
代码
过程连接
A
G1”螺纹（标准）
B
1”NPT螺纹
C
用户自选需另行注明
F
法兰安装（注明法兰规格及标准）
代码
其他参数
A
常温（℃）
B
常压（Kpa）
C
防护等级：IP66
D
隔爆等级：ExdⅡCT6
E
最大温度℃
F
最大压力Kpa or Mpa
（G）
用户其他要求
注：采用侧装时，叉体长度一般为100mm，采用顶装时，叉体延长长度为安装位置到报警动作点的距离减去100mm。
六、安装方式：
1、仪表一般为叉端向下垂直安装、水平安装或叉端向下倾斜安装（物料粘附性强时，建议采用叉端向下垂直安装）。
2、仪表不允许仰装方式，即叉端向上的安装方式。
3、对物料中混有块状或坚硬颗粒时建议采用垂直或倾斜安装方式。
4、在安装到设备上之前，建议用少量的介质样品检测校准灵敏度。例如：将仪表浸入一个安装有介质的容器内检测开关的可靠性。

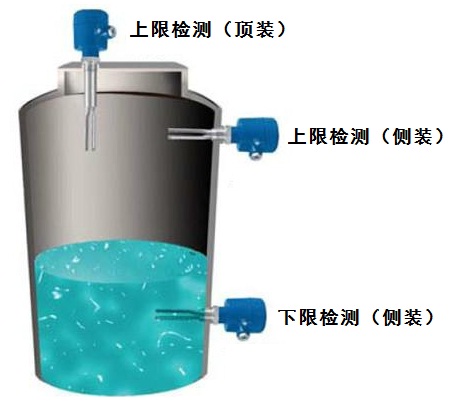

5、实际安装时一般又分顶部安装（对介质进行高位监测）、侧壁安装（对介质进行高位或低位监测）、管道安装（对料泵进行空流监测）。
警告！安装使用时，不得用手抓握仪表叉股或敲击碰弹叉股，以免叉股受力变形，甚至照成内部压电元件损坏。
七、日常维护与保养：
1、对于正确安装与良好工作环境中的仪表，一般是不需要维护的，但当被测物料有可能污染和粘附叉体时，应定期清理，防止粘附物沉积造成音叉工作不正常。清理时一定要注意不要磕、摔叉体，以免损坏音叉的振动部分。
2、对于表面有特殊处理（如四氟）的仪表，不得用含有坚硬杂质的擦拭物擦拭仪表表面，以免损伤经特殊处理的表面。
八、储存和运输：
1、储存环境温度：-10℃～+55℃
2、储存环境湿度：小于90%。
3、产品在运输过程中防止雨淋，避免受强烈振动和碰撞。搬运时要小心轻放，不可倒置。
九、开箱及检查：
1、包装应完好无损；
2、开箱时若发现本产品有损坏或零部件脱落松动，请及时通知本公司；
3、装箱内容：（1）产品1台；（2）使用说明书一份。
江苏天翔仪表是国内重点测控工程成套单位，主营气体流量计、液体流量计、蒸汽流量计等相关系列产品，公司拥有一批长期从事自动化控制研究的设计、研制、安装调试的专业高科技人才，为各行各业提供了满意的成套系统。
欢迎您选购江苏天翔仪表系列产品，我公司产品若出现非人为损坏质量问题，从出厂之日起一年内实行三包，三包期外提供终身维修服务。为实现伟大的中国梦，天翔仪表与您携手一起奋斗!
