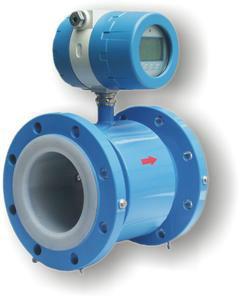

硫酸二甲酯流量计
工作原理
硫酸二甲酯流量计测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向贯通管壁固定在测量管上,其电极头与内表面基本平齐。励磁线圈由双向脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通密度B、测量管内径D与平均流速
产品特点
·管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
硫酸二甲酯流量计性能指标
类型
指标
公称口径:
10mm到1200mm,
电极材质:
Mo2Ti,Hc,Hb,Ta,Pt
精度等级:
±0.5%,±1.0%(按口径分)
内衬材料:
聚四氟乙烯、氯丁橡胶、聚氨酯橡胶、耐酸橡胶
电极形式:
固定式、刮刀式、可拆卸式
介质电导率:
正常测量不低于5μs/cm
流速范围:
0.2~11m/s可选
介质温度:
-25℃~180℃
额定压力:
0.25Mpa-32Mpa
连接法兰:
按国标GB9115-88(DIN2051,BS4504)
法兰材质:
碳钢、不锈钢
外壳材质:
碳钢、不锈钢
输出信号:
4-20mA电流、0-1kHz频率、RS485
电缆接口:
PG10
防护等级:
传感器:IP65、IP67、IP68
防爆等级:
Exmdib DIIBT4
安装型式:
一体型/分体型
电源电压:
185VAC-265VAC,18VDC-36VDC
功耗:
≤15W
产品选型和说明
产品型号和标识
说明
SP-LDE
硫酸二甲酯流量计
产品分类
B
普通分体型
E
智能一体型
Q
潜水型
通径
-mm
管道通径
电极材料
M
M02Ti
T
Ti(钛)
D
Ta(钽)
H
哈氏合金
P
Pt(铂)
N
Ni(镍)
输出方式
1
电压脉冲
2
4~20mADC,二线制
3
现场液晶显示
衬里材料
X
橡胶
F
聚四氟乙烯
P
聚乙烯
J
聚氨酯橡胶
通讯
0
无通讯
1
RS485
2
RS232
3
Modbus
4
Hart
接地环
0
无接地环
1
有接地环
2
有接地电极
防爆等级
0
没有防爆
1
本安防爆,iaⅡCT6
上限流量
-m3/h
量程上限
电极、接地环材料的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关腐蚀手册,对于特殊流体应作试验
材料
耐腐蚀性能
含钼不锈钢(Ocr18Ni12Mo2Ti)
硝酸、室温下 <5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硫酸、海水、醋酸
哈氏合金 C 哈氏合金 B (HC , HB)
耐氧化性酸、氧化性盐、耐海水、耐非氧化怀酸,非氧化性盐、碱、常温硫酸
钛 (Ti)
海水、各种氯化物和次氯盐酸、有机酸、碱、氯化性酸(包括发烟硝酸)
钽 (Ta)
除氢氟酸、发烟硫酸、碱外的其余化学介质、包括沸点的盐酸。硝酸和 <175℃
铂(Pt)
各种酸、碱、盐、不包括王水
衬里材料选择说明
应根据被测介质的腐蚀性,磨损性和温度来选择内衬材料
内衬材料
名称
符号
性能
工作温度
适用液体
橡胶
氯丁橡胶
耐磨性中等,耐一般低浓度的酸碱盐的腐蚀
<80℃
自来水、工业用水、海水
聚胺脂橡胶
极好的耐磨性能,耐酸碱性能较差
60<℃
纸浆、矿浆等浆液
氟塑料
聚四氟乙烯
F4 或 PTFE
化学性能很稳定、耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀
180<℃
腐蚀性强的酸碱盐液体
四氟乙烯和六氟丙烯译名:特氟隆 FEP
F46或FEP
化学性能略逊于 F4
腐蚀性的酸碱盐液体
塑料
四氟乙烯和乙烯
F4 或 ETFE
化学性能略逊于 F4
腐蚀性的酸碱盐液体
聚乙烯
PO
化学性能稳定
60<℃
污水
聚苯硫醚
PPS
150<℃
热水
流量范围的选择
最大流量和最小流量必须符合下表中的数。
内径(mm)
10
15
20
25
32
40
50
65
Qmin(m3/h)
00283
00636
0.12
0.15
0.29
0.452
0.7
1.19
Qman(m3/h)
4.24
9.54
16.96
26.5
43.42
67.85
106.0
179.0
内径(mm)
80
100
125
150
200
250
300
350
Qmin(m3/h)
1.8
2.82
4.41
6.36
11.3
17.6
25.4
34.6
Qman(m3/h)
271.0
424.0
662.0
954.0
1690
2650
3810
5190
内径(mm)
400
450
500
550
600
700
800
900
Qmin(m3/h)
45.2
57.2
77.6
85.5
101.0
138.0
180.0
229.0
Qman(m3/h)
6780
8570
10600
12800
15200
20700
27100
34300
内径(mm)
1000
1100
1200
1400
1600
1800
2000
2200
Qmin(m3/h)
282.0
342.0
407.0
554.1
732.7
916.0
1131.0
1368.4
Qman(m3/h)
42400
51300
61000
83121
108566
137404
169635
205258
硫酸二甲酯流量计安装地点的选择
为了使变送线路工作可靠稳定,在选择安装地点时应该注意以下几方面的要求:
安装要求:
为了正确的测量,在选择管道上位置时应该注意以下几点要求:
流量计的接线:
的乘积,电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流量、总量,并能输出模拟、脉冲等信号,用于流量的控制与调节。
·测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
·在现场可根据用户实际需要在线修改量程。
·高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
·采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
·采用16位嵌入式微处理器,运算速度快精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
·全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1
·超低EM1开关电源,适用电源电压变化范围大,抗EMC性能好
·内部具有三个积算器可分别显示正向累计反向累计量及差值积算量,内部设有不掉电时钟,可记录 16 次掉电时间
·具有RS485 、RS232 、Hart和Modbus等安息字通讯信号输出。
·具有自检与自论断功能
1.尽量避开铁磁性物体及具有强电磁场的设备(如大电机,大变压器等)以免磁场影响传感器的工作
磁场和流量信号。
2.应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。
3.应尽量避免日晒雨淋,避免环境温度高于60度及相对湿度大于95%。
4.选择便于维修,活动方便的地方。
5.流量计应安装在水泵端,绝不能在抽吸侧安装;阀门应该安装在流量下游侧。
1.传感器既可在直管道上安装,也可以在水平或倾斜管道上安装,在要求二电极的中心连线处于水平状态。
2.介质在安装位置应该满管流动,避免不满管及气体附着在电极上。
3.对于液固两相流体,最好采用垂直安装,使被传感器衬里磨损均匀,延长使用寿命。
4.流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道最高点
和出水口安装流量计。
5.修改管道的方法:
当介质流速达不到要求时,应当选用比较小口径的流量计,这时应使用异径锥形管或修改部分管道,使其与其传感器同口径,但前后直管段至少需满足:前直管段≥5DN,后直管段≥2DN(DN为管径)
6.前后直管段长度为流量计前≥5N,后端≥2DN。
·若采用分体式安装连接的信号电缆采用定制的专用电缆线,电缆线越短越好。
·激磁电缆可选用Yz中型橡套电缆,其长度与信号电缆一样。
·信号电缆必须与其他电源严格分开,不能敷设在同一根管子内,不能平等敷设,不能绞合在一起应分别单独穿在钢管内。
·信号电缆合激磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余电缆剪掉,并重新焊接好接头,电缆进入传感器电气接口时,在端口处做成U形,这样可以防止雨水渗透到传感器中。
