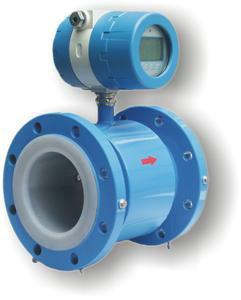

HC-LDE明矾流量计是一种电磁感应式流量仪表,它由传感器和智能信号转换器组成。它能测量各类导电液体的体积流量,所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。该产品主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
明矾流量计由传感器和智能信号转换器组成,根据转换器与传感器的装配形式可分为一体式和分体式二种结构。
一体式 : 转换器与传感器直接装配成一个整体,不可分离。常用于环境状况较好的现场。
分体式 : 转换器通过一根专用电缆与传感器组成一台产品,传感器安装在现场,转换器安装在条件较好的场所。常用于环境状况较差的现场,如地井里,高温旁,人员不便到达的地方。
明矾流量计基于法拉第电磁感应定律。即:导电体在磁场中作切割磁场运动时,导体中产生感应电动势。
■ 精度高,稳定性好,不受被测液体温度、压力、密度、粘度和导电率变化的影响。
■ 传感器结构简单,无节流装置,不堵塞,适合各种含有固体颗粒、纤维、悬浮物的液体测量。
■ 接液材质可有多种选择,能用于各种腐蚀性液体测量。
■ 可水平、垂直、倾斜方式安装,只要保证测量管内充满液体和没气泡即可。
■ 测量范围宽,量程比100∶1,量程可修改。
■ 现场可零点校准,不影响测量精度。
■ 功耗低,小于7W。
■ 现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。
■ 中文菜单,可按提示进行参数查看和修改,四个按键功能由软件随时设定,方便易学。
■ 故障自诊断,可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。
■ 可正向流量累积、反向流量累积、双向流量差累积。
■ 计量单位、小数点位自动转换。
■ 防爆等级高,防爆标志Exd(ia)iaqⅡCT6。
■ 多种信号输出备选 4~20mA、0~1kHz、HART、RS485等。
■ 可订制无衬型电磁流量计。
■ 一键恢复出厂参数设定。
■ 传感器部分
□ 适用管径:DN15~DN1000,其它口径为非标,可按用户要求订制。
□ 测量管内衬材质:F46(聚全氟乙丙烯、聚四氟乙烯),P0(聚稀烃),PUR(聚氨酯)
□ 电极材质:
□ 工作压力:DN15~DN80口径:4.0MPa(标准)
DN100~DN150口径:1.6MPa(标准)
DN200~DN1000口径:1.0MPa(标准)
超过上述压力标准的为非标型,可按用户要求订制。
□ 流体温度:P0衬:-20℃~
F46衬:-40℃~
□ 工艺连接法兰:本册法兰标准为GB/T9119-2000,也可按用户要求订制其它标准法兰。
□ 接地环材质:304、321、316、Hc、Ti、Cu
■ 转换器部分
□ 测量范围:流速0.1~10m/s,各口径流量=管横截面积×流速
□ 精度等级:0.3级、0.5级(流速≥
□ 导电率:>5μs/cm
□ 输出信号:4~20mADC,负载≤750Ω
0~1000Hz脉冲输出,有源24V,>10mA
RS485
HART
□ 工作电源:220VAC±10%,50Hz±1Hz;24VDC±10%
□ 功 耗:<7W
□ 防爆等级:Exd(ia)iaqⅡCT6,Exd(ia)iaqⅡBT4
□ 外壳防护:一体式:IP65;分体式:传感器IP68、转换器IP65
□ 环境温度:-25℃~
□ 环境湿度:≤85%RH(
□ 电气接口尺寸:M20×1.5,1/2NPT(电缆外径Φ6~Φ10)
2、参考流量范围
表2
通径(mm)
流量范围(#FormatImgID_3#/h)
通径(mm)
流量范围(#FormatImgID_4#/h)
DN15
0.6~6.36
DN500
70.65~7065.00
DN20
0.11~11.30
DN600
101.74~10173.60
DN25
0.18~17.66
DN700
138.47~13847.40
DN40
0.45~45.22
DN800
180.86~18086.40
DN50
0.71~70.65
DN900
228.91~22890.60
DN65
1.19~119.40
DN1000
282.60~28260.00
DN80
1.81~180.86
DN1200
406.94~40694.40
DN100
2.83~282.60
DN1600
723.46~72345.60
DN200
11.30~1130.40
DN1800
915.62~91562.40
DN250
17.66~1766.25
DN2000
1130.40~113040.00
DN300
25.43~2543.40
DN2200
1367.78~136778.40
DN350
34.62~3461.85
DN2400
1627.78~162777.60
DN400
45.22~4521.60
DN2600
1910.38~191037.60
DN450
57.23~5722.65
3、衬里的选择
表3
衬里材料
主要性能
最高介质温度
适用范围
一体型
分离型
聚四氟乙烯
(F4)
1、是化学生能最稳定的一种塑料,能耐沸腾地盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀。
2、耐磨性能不如聚氨酯橡胶。
3、抗负压能力不如聚氯丁橡胶。
70℃
100℃
150℃(需
特殊订货)
1、浓酸、碱等腐蚀性介质
2、卫生类介质
聚全氟乙丙类烯(F46)
同上
聚氟合乙烯
(Fs)
适用温度上限较聚四氟乙烯低,但成本也较低。
70℃
80℃
聚氯丁橡胶
1、有极好的弹性,高度的扯断力,耐磨性能好。
2、耐一般低浓度酸、碱、盐介质腐蚀,不耐氧化性介质的腐蚀。
80℃
120℃(需特
殊订货)
水、污水、弱磨损性的泥浆矿浆
聚氨酯橡胶
1、耐磨性能极强
2、耐腐蚀性能较差
80℃
中性强磨损的矿浆、煤
