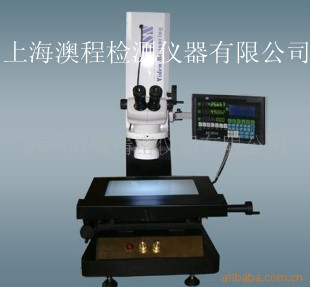

AC-4030影像测量仪
一、标准功能：
1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库
2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比
3、图形可输入到A
4、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别
5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比
6、可以在鸟瞰的全图中进行标注尺寸
7、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差
8、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差
9、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置
10、坐标标注：以自设的坐标原点（0,0）为基准，标注画面上任意一点的坐标
11、专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式
12、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）
13、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似
14、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等
1.型号：1510手动 2010手动 3020手动 4030手动
2.主机体尺寸700*560*850mm 700*560*850mm 850*600*900mm 970*670*940mm
3.金属台尺寸：345*250mm 345*250mm 450*350mm 650*350mm
4.玻璃台尺寸：220*150mm 220*150mm 340*240mm 480*370mm
5.实际工作行程150*100*150mm 200*100*150mm 300*200*150mm 400*300*150mm
6.主机体重量： 100KG 110KG 200KG 250KG
7.机台底坐： 00级花岗石
8.线性精度： （3+L/75）μm
9.表面照明：LED环形超亮冷光源（亮度可调）
10.轮廓照明：LED超亮圆形灯（亮度可调）
11.计算测量功能：REICA 2.5D精密测量系统软件
12.解析力：0.001mm
13.重复精度：0.003mm
14.CCD：SONY芯片1/3彩色CCD
15.目镜：0．5X（可选配1X,2x）
16.物镜：0．7X～4.5X 放大倍数20X～120X
17.电源供应器：AC90～264V 50/60Hz
18.载重：30KG
