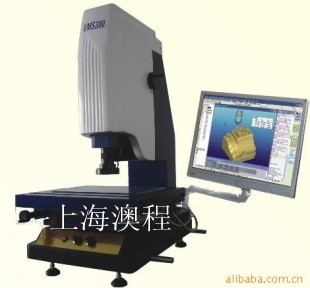

二次元影像测量仪
仪器用途:影像测量仪适用于以二座标为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用。
仪器特点：变焦物镜与十字线发生器作为测量瞄准系统；
影像测量仪具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；高分辨率9段定倍物镜，改变倍率不需重新选取比例尺
一、标准功能：
1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库
2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比
3、图形可输入到AutoCAD成为工程图
4、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别
5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比
6、可以在鸟瞰的全图中进行标注尺寸
7、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差
8、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差
9、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置
10、坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置
11、专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式
12、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）
13、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似
14、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等
二．详细参数
1．型号：1510手动 2010手动 3020手动 4030手动
2．主机体尺寸：600*500*850mm 600*500*850mm 850*600*900mm 970*670*940mm
3．金属台尺寸：345*250mm 345*250mm 450*350mm 650*350mm
4．玻璃台尺寸：220*150mm 220*150mm 340*240mm 480*370mm
5．实际工作行程：150*100*120mm 200*100*130mm 300*200*150mm 400*300*150mm
6．主机体重量：100KG 110KG 200KG 250KG
7.机台底坐:00级花岗石
8.线性精度:（3+L/75）μm L为被测物体的长度 单位为mm
9.表面照明:LED环形超亮冷光源（亮度可调）
10.轮廓照明:LED超亮圆形灯（亮度可调）
11.计算测量功能:REICA 2.5D精密测量系统软件
12.解析力:0.001mm
13.重复精度:0.002mm
14.CCD:SONY芯片1/3彩色CCD
15.目镜:0．5X（可选配1X,2x）
16.物镜:0．7X～4.5X 放大倍数20X～120X
17.电源供应器:AC90～264V 50/60Hz
18.载重:30KG
19.操作方式:手摇（微调及快速移动）
