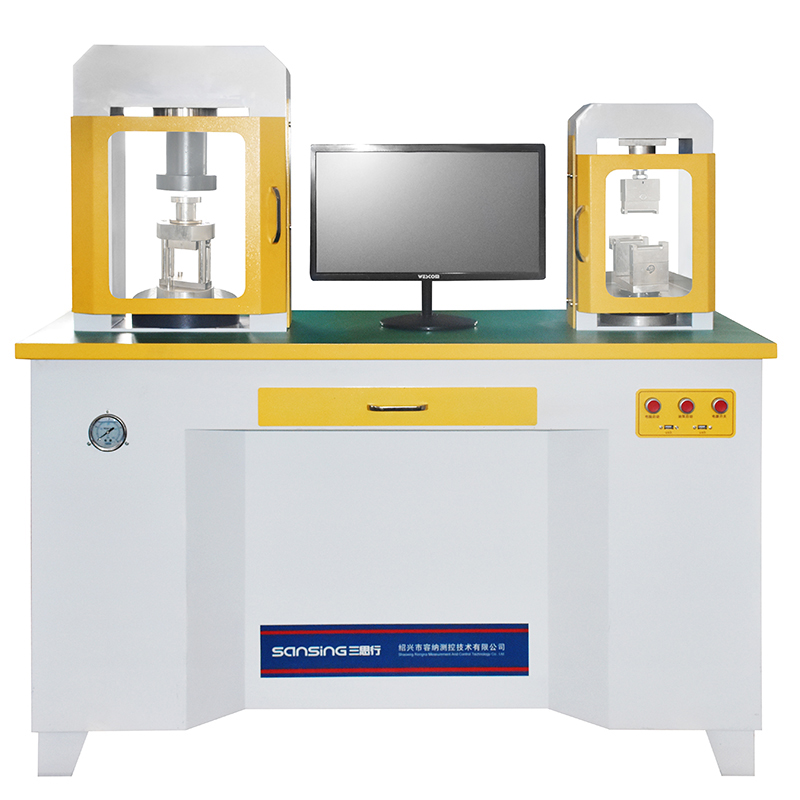

YAW-300D 全自动抗折抗压试验机
一、设备总述
1、名称、型号及规格
名称：抗折抗压一体试验机
型号：YAW-300D
2、执行标准
GB/T50081-2019《混凝土物理力学性能试验方法标准》
GB/T17671-2021《水泥胶砂强度检验方法(ISO法)》
JB/T 724-2005《水泥砂浆电动抗折试验机》
JC/T 960-2005水泥胶砂强度自动压力试验机
3、功能总述
YAW-300D抗折抗压一体试验机是我公司参照国家标准GB/T50081-2019《混凝土物理力学性能试验方法标准》、GB/T17671-2021《水泥胶砂强度检验方法(ISO法)》生产制造的适用于测定混凝土的抗折强度、抗压强度的集水泥抗折抗压为一体的新一代压力试验机。采用高精度数字微小量阀，具有力闭环控制功能，能够实现等负荷速率加荷或等应力速率加荷，控制精度高，可靠性好。尤其适合于需要长时间连续工作的试验场所。本试验机是建材、建工、质量监督、计量检测、科研院校等单位必备的测试仪器。
4、技术参数
抗压强度试验
抗折强度试验
试验力
300KN
试验力
10KN
恒加荷速率
0.3kN/s～9.9 kN/s
恒加荷速率
0.05kN
上下压板间距
230mm
截面边长
40mm
承压板直径
φ120mm
支座间跨度
100mm
活塞行程
90mm
活塞行程
70mm
试验机示值精度
整机参数
示值相对误差（精度）
±1.0%
液压电机功率
交流750W
示值重复性相对误差
1.0%
供电电源
380V（±10%）
回零相对误差
±0.1%
外形尺寸
1200mm×560mm×1480mm
试验机力值示装置的相对分辨率
0.5%
整机重量
400Kg
零点漂移
≤±0.1%
二、基本结构
试验机由油源、主机架、液压控制系统，传感器及PC机控制测力系统控制器组成。抗压部分采用两根立柱与台面板连在一起,工作油缸安放在台面板上。抗折部分也采用两根立柱将上梁与台面板连在一起，抗压传感器安装于上梁底部，工作油缸安放在台面板上，与抗压部分一起构成试验机的主机架。工作油缸与工作活塞是精密偶件，在油缸的内壁上部嵌有复合密封圈来达到密封，这种结构可以使工作油缸与活塞之间的摩擦减少到较低限度，从而保证试验机的精度。采用轴向柱塞高压油泵，由电机通过支架安装在试验机底部，整体安放于油箱上，工作平稳且躁声低。液压集成块上有数字微小流量阀，整体安装于油箱上方。传感器才用压强传感器，安装于油缸底部。PC机控制测力系统安放在主机侧边。
