一、名称、型号

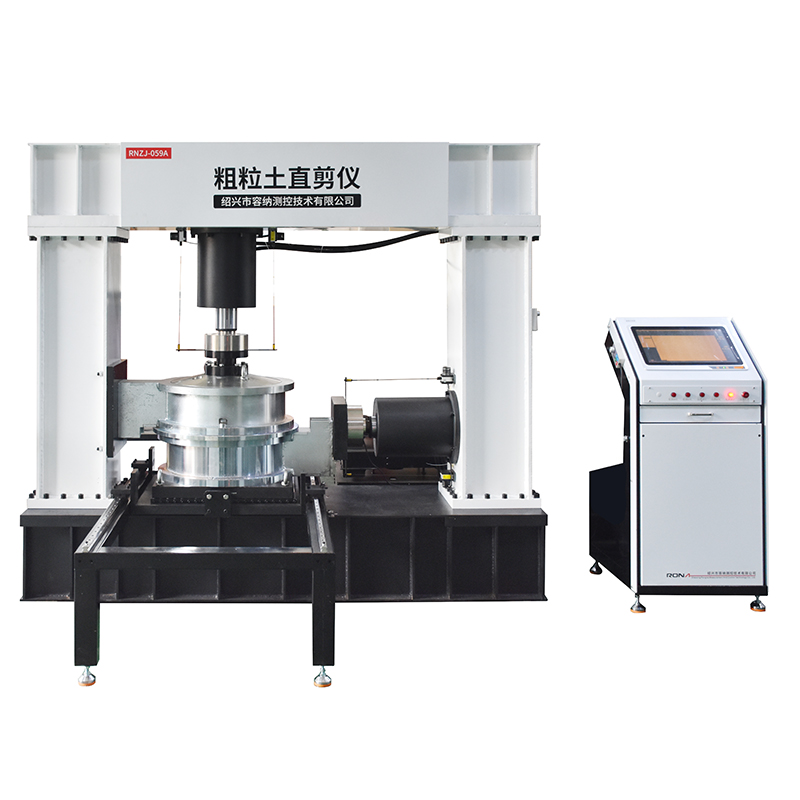

名称：粗粒土直剪仪
型号：RNZJ-059A
二、执行标准
GB/T 50123-2019《土工试验方法标准》
三、功能总述
主要用于对筑坝材料、河床覆盖层进行原状样的现场试验研究，可以进行土体的固结试验，也可以进行土体的直剪流变试验。也可用于测量土工织物材料之间、土工织物材料与土体之间的摩擦系数。

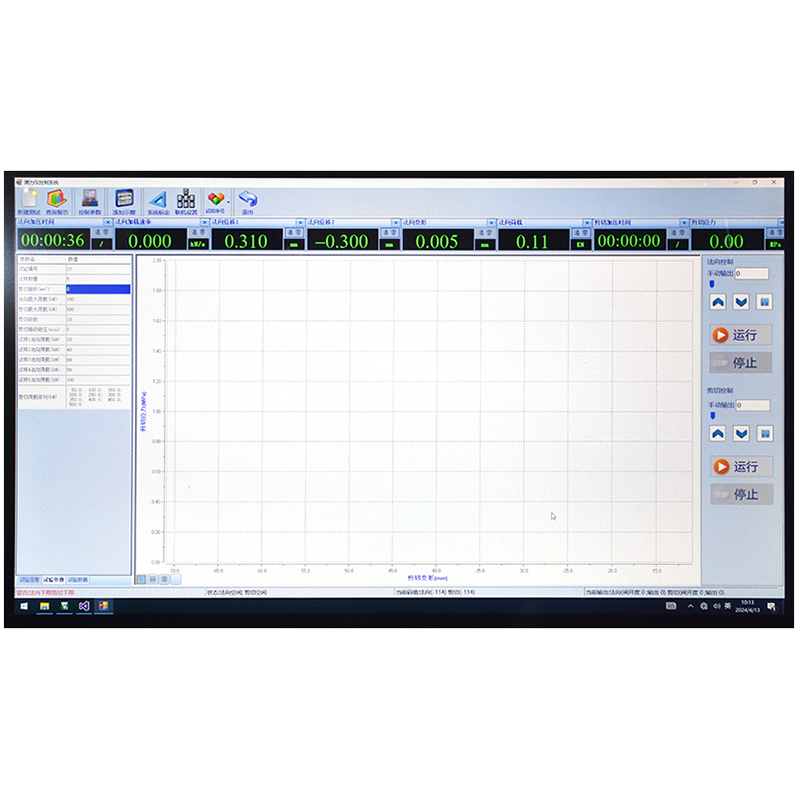

该机采用微机电液伺服闭环测量控制系统，可以实现等速应力、等速位移控制，在试验过程中控制方式可以平稳切换。测量控制单元经多年应用和完善，技术成熟、运行可靠。试验过程中载荷、位移、变形等数据自动采集，试验曲线由计算机实时显示并自动完成试验数据的处理、存储，可按有关标准打印试验报表。
四、技术参数
直剪仪加载架：框架式
试样尺寸：Φ504.6×400mm（面积2000cm2）
最大垂直载荷：1000KN
最大水平推力：1000KN
载荷精度：0.5%
最大垂直行程：125mm
最大水平行程：125mm
垂直位移传感器：0-150mm
水平位移传感器：0-150mm
位移分辨率：0.01
垂直水平稳压误差：±0.5%FS
油缸行程：Φ150mm
伺服泵控：（使用伺服电机控制油泵转速：节能静音）
水平剪切速度：1-10mm/min
饱和方式：水头饱和法/真空饱和法
使用电源：AC 220V 50HZ
整机功率：3KW
主机尺寸：2250×1550×1980mm
主机控制柜尺寸：860×570×1250mm
整机重量：约3.5t
