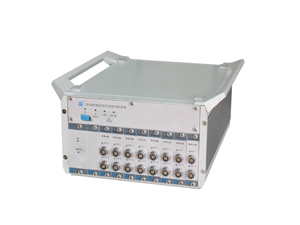

供应TST5913隔离型动态信号测试分析系统
TST5913  隔离型动态信号测试分析系统内嵌工业级计算机，高速硬盘，Linux操作系统；24位A/D转换器，采用DDS高精度频率合成技术，保证了所有通道并行同步采集，每通道采样频率最高达到256kHz；采用DMA数据传输技术，保证了数据的实时传输、实时显示、实时分析、实时存盘；采样先进的光耦隔离技术，抗共模干扰电压不低于±300V；以太网接口或无线Wi-Fi与计算机连接传输数据；即可用计算机控制实时采集记录，也可脱离计算机独立工作。
技术指标
1.仪器接口：10M/100M自适应网口、无线
2.扩展方式：并行
3.同步方式：GPS/同步时钟发生器
4.仪器内部存储空间：20G的SCSI硬盘（可由用户配置）
5.连续采样频率：
所有通道（512通道）同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k  、100k、200k  (Hz)分档切换；
6.满度值:  ±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V
7.线性度:  满度的0.05％
8.失真度:  不大于0.5％
9.系统准确度:  小于0.5％(F.S)(预热半小时后测量)
10.系统稳定度:  小于0.05％(F.S)(预热半小时后测量)
11.滤波器：
11.1模拟低通滤波器：截止频率为10、30、100  、300、1k、3k、10k  、PASS(Hz)八档分档切换
    阻带衰减：约-24  dB/oct
平坦度(2/3截止频率内):小于0.1dB
11.2DSP数字滤波器：截止频率为采样速率的1/2.56倍，设置采样速率时同时设定。
    阻带衰减:约-150dB/oct
平坦度(分析频率范围内):小于0.05dB
12.白噪声:  不大于5μVrms(输入端短路,  在最大增益和最大带宽时折算至输入端)
13.共模抑制（CMR）:  不小于100dB
14.共模电压(DC或AC峰值):  小于±10V、DC～60Hz
15.时间漂移:  小于3μV/小时（输入端短路，预热1小时，恒温，在最大增益时，折算至输入端）
16.温度漂移:  小于1μV/℃（在允许的工作温度范围内，输入端短路，在最大增益时，折算至输入端）
17.过载指示：当输入信号大于量程满度值时，所对应通道红灯亮
18.欠载指示：当输入信号小于满度值的0.5%，所对应通道绿灯亮
19.A／D分辨率:  24位
20.输入阻抗:  10MΩ或40PF
21.输入方式：AC、DC、ICP、GND
22.输入保护:  当满度值不大于10V时，输入信号大于±15V(直流或交流峰值)时,输入全保护
当满度值为20V时，输入信号大于±30V(直流或交流峰值)时,输入全保护
23.触发方式:手动触发、外触发、信号触发
24.信号触发电位：满度的10%-90%、OFF档任意设定
25.电源：AC  220V（±10%）50Hz（±2%）、DC  12V（9-18V），功率约130W
26.电磁兼容试验符合A类指标
27.使用环境:  适用于GB6587.1-86-Ⅱ组条件
28.外型尺寸：236mm（宽）×133mm（高）×317mm（深）(16通道)
482mm（宽）×133mm（高）×317mm（深）(32通道)
19.仪器自重：16通道约5kg，32通道约8kg
