供应TST5912动态信号测试分析系统

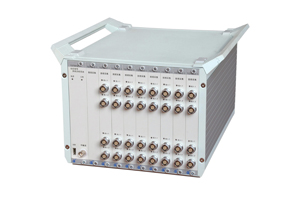

TST5912  动态信号测试分析系统采用标准便携式进口机箱，全屏蔽机箱结构设计，有效的提高了现场抗干扰能力；USB2.0高速数据传输接口，128通道100kHz并行同步采样，实时传输，实时显示，实时存储；采用德国进口ODU接插件，更好的保证了小信号的可靠传输；功能丰富的控制分析软件，以及模态分析软件，用户可以很方便的对采集数据进行操作和处理。系统可对应变应力、荷重、速度、加速度、位移、扭矩等物理量进行精确测量和分析，可以配套使用所有电压、电阻、电荷输出型传感器；广泛应用于航空航天、桥梁建筑、工矿企业、高等院校研究设计、国防军事等领域。
技术指标
1.仪器接口：USB2.0
2.扩展方式：串行总线
3.同步方式：同步时钟发生器
4.连续采样频率：
4.1采样频率取整
8通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
16通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
32通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
64通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
128通道同时工作时,  ,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
256通道同时工作时,每每通道10、20、50、100、200、500、1k、2k、5k、10k、20k(Hz)
4.2分析频率取整
8通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
16通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
32通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
64通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
128通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
256通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k(Hz)
5.满度值:  ±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V
6.线性度:  满度的0.05％
7.失真度:  不大于0.5％
8.系统准确度:  小于0.5％(F.S)(预热半小时后测量)
9.系统稳定度:  小于0.05％(F.S)(预热半小时后测量)
10.最大分析频宽:  DC～50kHz
11.滤波器：
11.1.模拟低通滤波器：截止频率为  10、30、100  、300、1k、3k、10k  、PASS(Hz)八档分档切换
    阻带衰减：大于-24  dB/oct
平坦度(2/3截止频率内):小于0.1dB
11.2.DSP数字滤波器：截止频率为采样速率的1/2.56倍，设置采样速率时同时设定。
    阻带衰减:约-150dB/oct
平坦度(分析频率范围内):小于0.05dB
12.白噪声:  不大于5μVrms(输入端短路,  在最大增益和最大带宽时折算至输入端)
13.共模抑制比（CMR）:  不小于100dB
14.共模电压(DC或AC峰值):  小于±10V、DC～60Hz
15.时间漂移:  小于3μV/小时（输入端短路，预热1小时，恒温，在最大增益时，折算至输入端）
16.温度漂移:  小于1μV/℃（在允许的工作温度范围内，输入端短路，在最大增益时，折算至输入端）
17.过载指示：当输入信号大于量程满度值时，所对应通道红灯亮
18.欠载指示：当输入信号小于满度值的0.5%，所对应通道绿灯亮
19.A／D分辨率:  24位
20.输入阻抗:  10MΩ或40PF
21.输入方式：AC、DC、ICP、GND
22.输入保护:  当满度值不大于10V时，输入信号大于±15V(直流或交流峰值)时,输入全保护
当满度值为20V时，输入信号大于±30V(直流或交流峰值)时,输入全保护
23.触发方式:手动触发、外触发、信号触发
24.信号触发电位：满度的10%-90%、OFF档任意设定
25.电源：AC  220V（±10%）50Hz（±2%）、DC  12V（9-18V），功率约100W
26.电磁兼容试验符合A类指标
27.使用环境:  适用于GB6587.1-86-Ⅱ组条件
28.外型尺寸：236mm（宽）×88mm（高）×317mm（深）(16通道)
236mm（宽）×177mm（高）×317mm（深）(32通道)
482mm（宽）×177mm（高）×317mm（深）(64通道)
29.仪器自重：16通道约4.5kg，32通道约7.5kg，64通道约10kg
