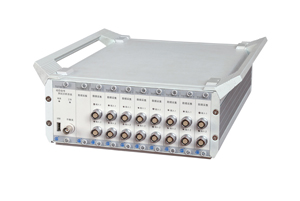

供应TST5910动态信号测试分析系统
TST5910  动态信号测试分析系统采用USB2.0高速数据传输接口；多通道并行同步采集，每通道采样频率最高达到128kHz。瞬态采样频率最高1MHz，每通道1M缓存；每通道独立24位并行A/D转换器，以及每通道独立的高性能浮点DSP，构成实时模拟滤波+数字滤波的高性能抗混滤波器。采用德国进口ODU接插件，更好的保证了小信号的可靠传输。同时有手动触发、外触发、信号触发三种触发方式；采用DDS高精度频率合成技术，保证了所有通道并行同步采集；采用Q-FAN智能温度控制系统，最大程度上减少了温度对测量结果的影响。
技术指标
1.仪器接口：USB2.0
2.扩展方式：串行总线
3.同步方式：同步时钟发生器
4.瞬态缓存：1M采样点/通道
5.连续采样频率：
5.1采样频率取整
8通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
16通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
32通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
64通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
128通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)
256通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k(Hz)
5.2分析频率取整
8通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
16通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
32通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
64通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
128通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)
256通道同时工作时,  每通道10、20、50、100、200、500、1k、2k、5k、10k(Hz)
6.瞬态采样频率：
6.1采样频率取整：
512通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k、200k、500k、1M(Hz)分档切换;
6.2分析频率取整：
512通道同时工作时，每通道5、10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k、200k、500k(Hz)分档切换
7.满度值:  ±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V
8.线性度:  满度的0.05％
9.失真度:  不大于0.5％
10.系统准确度:  小于0.5％(F.S)(预热半小时后测量)
11.系统稳定度:  小于0.05％(F.S)(预热半小时后测量)
12.最大分析频宽:  DC～50kHz
13.滤波器：
13.1模拟低通滤波器：截止频率为10、30、100  、300、1k、3k、10k  、PASS(Hz)八档分档切换
    阻带衰减：约-24  dB/oct
平坦度(2/3截止频率内):小于0.1dB
13.2DSP数字滤波器：截止频率为采样速率的1/2.56倍，设置采样速率时同时设定。
    阻带衰减:约-150dB/oct
平坦度(分析频率范围内):小于0.05dB
14.白噪声:  不大于5μVrms(输入端短路,  在最大增益和最大带宽时折算至输入端)
15.共模抑制（CMR）:  不小于100dB
16.共模电压(DC或AC峰值):  小于±10V、DC～60Hz
17.时间漂移:  小于3μV/小时（输入端短路，预热1小时，恒温，在最大增益时，折算至输入端）
18.温度漂移:  小于1μV/℃（在允许的工作温度范围内，输入端短路，在最大增益时，折算至输入端）
19.过载指示：当输入信号大于量程满度值时，所对应通道红灯亮
20.欠载指示：当输入信号小于满度值的0.5%，所对应通道绿灯亮
21.A／D分辨率:  24位
22.输入阻抗:  10MΩ或40PF
23.输入方式：AC、DC、ICP、GND
24.输入保护:  当满度值不大于10V时，输入信号大于±15V(直流或交流峰值)时,输入全保护
当满度值为20V时，输入信号大于±30V(直流或交流峰值)时,输入全保护
25.触发方式:手动触发、外触发、信号触发
26.信号触发电位：满度的10%-90%、OFF档任意设定
27.电源：AC  220V（±10%）50Hz（±2%）、DC  12V（9-18V），功率约100W
28.电磁兼容试验符合A类指标
29.使用环境:  适用于GB6587.1-86-Ⅱ组条件
30.外型尺寸：236mm（宽）×88mm（高）×317mm（深）(16通道)
236mm（宽）×177mm（高）×317mm（深）(32通道)
482mm（宽）×177mm（高）×317mm（深）(64通道)
31.仪器自重：16通道约4.5kg，32通道约7.5kg，64通道约10kg
