声纳

一、发射探头

        1． 材质：6061-T6 型铝和聚亚安酯；

2． 防水：IP68，水下最大深度1000m；

3． 最大适用管径：200-6000mm；

4． 扫描方式： 圆周扫描；

5． 采样方式：连续式数据采样；

6． 声纳传感器：免维护型  ，圆形扫描方式 ，连续扫描；

7． 扫描宽度：1.4°圆锥型波；

8． 扫描精度： 1/250(即:若250mm范围,则扫描精度1mm)；

9． 最小扫描观测范围： 50mm；

10． 发射脉冲宽度：4～20us；

11． 接收带宽：500KHz；

12． 尺寸：直径79.4 mm （3.125英寸）×总长273 mm(（10.73英寸）；

13． 重量： 空气中：1.4 Kg（3磅） / 水中：  0.5 Kg（1磅）；

14． 工作温度：0～40℃。

二、电缆盘

1. 装配150m专业特种线缆，有增强保护层和护套，电缆抗拉力≥227kg，具有防水、防油、耐磨、耐腐蚀等功能；

2. 采用便携拉杆设计，配备万向轮和刹车装置，便于移动与固定；

3. 线盘：自排线功能，手动放线、手动校正按钮、滑轨运行方向切换等功能；

4. 双电源供电系统设计：220V电源供电和48V锂电电池供电 ；

5.  配备线缆清洁刷，可实现收线同时即时清理；

6.  设有紧急停止按钮，确保设备安全；

7.  配备电子计米器，精确定位距离，数据直接显示在屏幕上；

8.  工作温度：-10～55℃ ；

9. 主要材料：航空铝材和高强度PC ；

10. 结构尺寸：70cm×44cm×48cm；

11. 兼容性：可适用于CCTV爬行器。



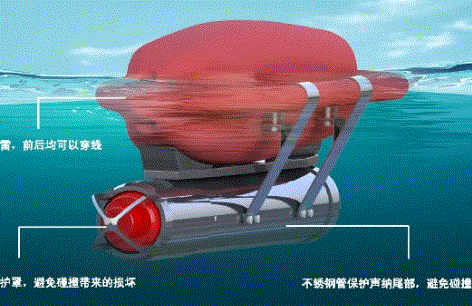

三、漂浮筒

     1. 材料：芯材浮力材料、外壳超强聚乙烯橡塑；

     2. 尺寸：670x250x120mm；

     3. 性能：

     1)、浮力>140N；

     2)、水中24小时支承试验铁块，浮力损失小于5%，可在水中可同时支持两个成人；

     4. 重量：2kg。

四、声呐成像采集软件

1、 中文版管道声纳采集软件安装于电脑上，用于在检测过程中实时显示和采集检测图像，带网格背景及圆形管道光标背景，可以采用录像播放方式播放检测数据，任意点截图；

2、 提供3D地下金属非金属探测识别软件，金属管线使用红色标识，非金属管线使用蓝色标识，并可对管线可以进行平面定位，可以使用二维方式及三维方式任意转换观察视图；

3、 数据处理：检测数据可以设置任意速度回放、暂停、任意位置截图及放大缩小；并可以输入背景字符及数据标尺测量，可以完成管道淤泥量计算和淤泥沉积变化曲线；

4、 管道扫描标尺：250mm, 500mm, 750mm,1000mm,2000mm,3000mm,4000mm,5000mm,6000mm ；

5、 坐标形式：网格状及圆形光标结合式 ；

6、 声纳倾角监控 ；

7、 适用操作系统：WINOOWs 8.1、WINOOWs 7、XP、VISTA及以上。

五、软件界面及功能截图：

1、 软件中文界面



2、管线三维视图



3、 管道淤泥量计算



六、其他功能特点：

1、连接及通讯方式：WIFI无线连接（无需转换盒）和USB 有线两种连接方式；

2、 圆环水平位置自动识别功能：在声呐浮筒拖动时，图像位置发生移动，软件可自动识别并移动圆环；

3、 管底沉积厚度自动识别测量功能；

4、 定距离自动抓拍功能：可设定：0.5m，1.0m，1.5m，2.0m 的自动抓拍间隔。
