视频检测仪（工业潜望镜）

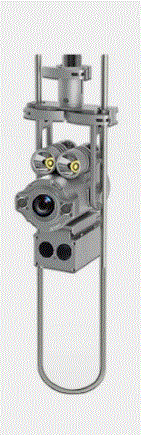

一、产品图片

二、产品及应用概述

视频检测仪(又名：管道潜望镜或QV)，是一款新型的影像快速检测系统，该产品采用工业级高分辨率彩色摄像系统和便携式智能控制影像录制处理终端，配备强力照明光源和高强度伸缩加长杆，实现对各种隐蔽空间、水下、易燃、易爆、辐射等高危场所进行实时影像检测、分析处理。

目前已广泛应用于国内外市政管道、燃气石油、电力、电信和野外侦查、灾难搜救等检测领域。

三、产品应用场所

1、城镇下水道排水管道检测

2、电网巡检

3、罐车、锅炉等检查

4、考古勘探领域

5、海关检查等领域

6、事故搜救领域

7、其他应用

四、系统主要功能特点

4.1主要功能介绍：

◆ 高分辨率、高变倍工业摄像机；

◆ 全方位视频检测，独特电动仰俯功能；

◆ 大功率、高亮度LED智能调节光源系统；

◆ 工业级高亮度、强光可视液晶显示终端；

◆ 高强度碳纤维伸缩杆，安装快捷，操作简单；

◆ 符合EXPzⅡT6国际防爆标准，防水防尘等级IP68；

◆ 超大容量聚合物锂电池，连续工作时间5～6小时；

◆ 专业影像管理软件，可即时生成检测报告（选配）；

4.2 产品配置特点：

4.3详细功能介绍

（1） 700 TVL 高清摄像系统(图1）

优点：普通产品大部分只有480TVL的解析度，而我们的相机采用国内最新图像传感器，解析度高达700 TVL，目前业内最高。

（2）36 倍光学变焦镜头成像效果（32 倍电子放大）（图2）

（3）智能高亮度LED复合光源系统 （图3）

优点：远近光复合光源，图像画面亮度清晰均匀，避免手电筒效应。

（4）中国专利设计、电动仰俯功能（图4）

优点：可以根据实际检测工作的需要，进行手动操作，实现管道或容器内垂直观察。

（5）机头高度可调装置（图5）

用者可以自由调节相机在管道中的高度，可以方便保持管中央位置观察。

（6）防爆设计（图6）

优点：可用于低浓度易燃易爆场所，产品已通过中国国家防爆检验中心检验，符合EXPzⅡT6国际防爆标准。

（7）工业级高亮度、强光可视显示终端 （图7）

（8）工程信息文字输入、叠加功能

（9）设备信息状态及操作显示

优点：用者操作动作都会在屏幕上提示，避免误操作。

（10）电池电量显示（图10）

优点:工作人员在使用过程中，可随时观察电池电量的消耗情况。5个发光管都亮表示满电量，4个亮表示剩余80%电量，3个亮表示剩余60%电量表示，以此类推。

（11）录制、抓拍功能

优点：设备在实际工作中，可针对代表性故障进行拍照以及录像操作，可在工程报告中作为有力的依据。

（12）摄像仪镜头部分采用蓝宝石视窗设计。(图11)

（13）一体化、多功能控制器

控制部分主要功能：

◆ 工业级一体化显示、控制功能；

◆ 摄像机光学变焦、聚焦、光圈控制；

◆ 操作功能显示；

◆ 主副光源亮度调节，光源逐级控制调整

◆ 录像抓拍功能：录像分辩率：720x576（D1）；录像格式：MPEG4/ MJPEG

◆管理功能：系统设置；显示屏设置等功能

◆存储单元：采用存储卡为存储介质，标配4G存储卡，支持32G；

（14）内置大容量可插拔聚合物锂电池，超长待机时间（图13）

◆产品外部牢固简单，避免过多插接部件，电池安全性能大大提高；

◆13500mAh超大大容量电池，抽拉式设计，更换方便快捷。

◆可配用多块电池，适应长时间连续工作。

示图：

五、产品包装与运输要求

1、包装的产品须经产品检验合格，随车文件齐全。

2、产品包装应具有足够强度，保证产品能够经受多次装卸、运输无损伤、变形、降低精度、锈蚀、残失，能安全可靠地运抵目的地。

3 、产品发运前必须编制发运清单，清单上必须明确产品名称、编号、数量等信息，以便收货单位核查。

4、针对汽车、火车为运输工具的包装，在装车前，根据运输距离，要求加装木架或木箱，避免车辆颠簸而发生货物散架或损坏。

5、针对船舶为运输工具的包装，要求在做好稳固包装的前提下，同时做好防水、防潮处理，避免海水或湿气对产品造成损坏。

6、针对飞机为运输工具的包装，要求提前了解空运的要求，提前安排电池的运输。

(1)产品包装结构图：
