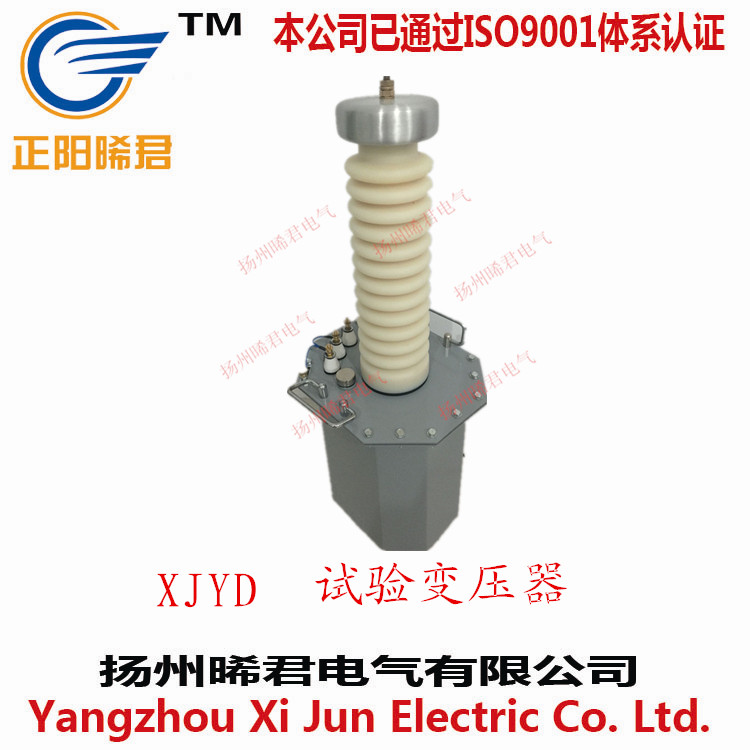

YD系列轻型交直流试验变压器/工频交流耐压试验成套装置
一、XJYD轻型交流高压试验变压器产品概述
试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
产品别称
油浸式变压器、油浸式试验变压器、5KVA/50KV油浸式高压试验变压器、高压试验变压器
标称试验变压器容量Pn的确定公式：Pn=kVn 2ωCt×10-9
式中：Pn——标称试验变压器容量(kVA)
Vn——试验变压器的额定输出高压的有效值(kV)
k——安全系数。k≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。
Ct——被试品的电容量(pF)
ω——角频率，ω=2πf，f——试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
简单的棒式或悬式绝缘子 几十微法
简单的分级套管 100~1000pF
电压互感器 200 ~ 500pF
电力变压器〈1000kVA ~1000pF
〉1000kVA 1000~10000pF
高压电力电缆和油浸纸绝缘 250~300pF/m
气体绝缘 ~60pF/m
封闭变电站，SF6气体绝缘 100~10000pF
轻型交直流试验变压器、交直流高压试验变压器、交直流耐压测试仪对于不同的试验电压Vn，选择不同的(适当的)安全系数k。以下列出不同的Vn所选用的k值供参考。
Vn =50~100kV k = 4
Vn =150~300kV k = 3
Vn〉300kV k = 2
型 号 规 格
容 量
低压输入
交流高压输出
直流 高压输 出
测 量
电 压
电 流
电压
电流
5/50
5
200
25
50
100
70
500
10/50
10
200
50
50
200
70
500
20/50
20
400
28
50
400
70
500
30/50
30
400
43
50
600
70
500
50/50
50
400
72
50
1000
70
500
10/100
10
200
50
100
100
140
1000
20/100
20
400
28
100
200
140
1000
30/100
30
400
43
100
300
140
1000
50/100
50
400
72
100
500
140
1000
100/100
100
400
144
100
1000
140
1000
20/150
20
400
28
150
133
210
1000
30/150
30
400
43
150
200
210
1000
50/150
50
400
72
150
333
210
1000
