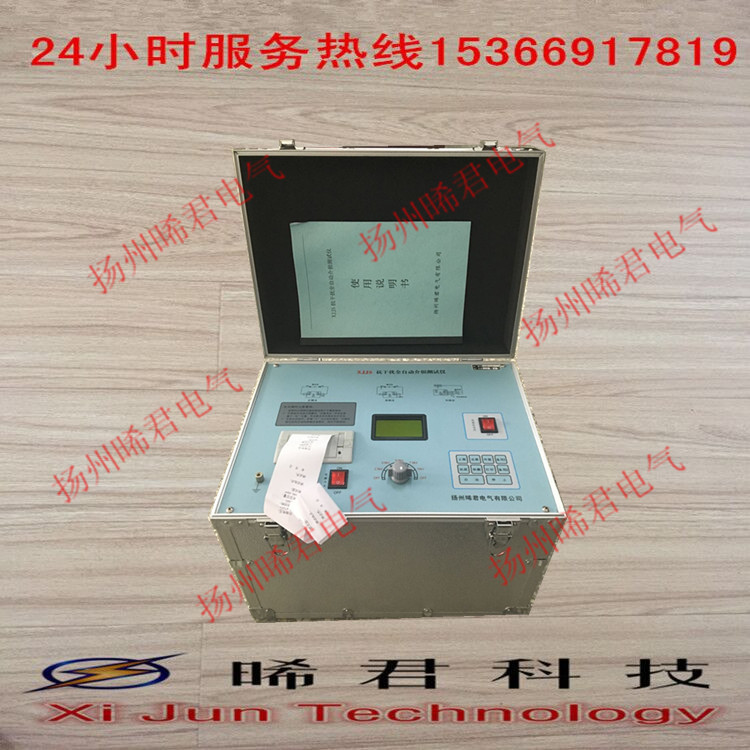

一、介质损耗测试仪仪器简介：
本仪器是一种先进的测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）。它淘汰了QSI高压电桥，具有操作简单、中文显示、打印、使用方便、无需换算、自带高压，抗干扰能力强，测试时间短等优点;另外,本仪器针对电容式电压互感器(CVT)试验困难的特点,增设了外接法测试,外接标准电容器、调压器,使得测试非常简单可靠,是我厂的第四代智能化介质损耗测试仪。
其原理不改变频率，能得到50HZ条件下电容值cx及tgδ值，提高测量可靠性和准确性，完全抑制电场干扰，满足电场下的使用要求，该仪器体积最小，重量最轻，便于携带。有灵活的扩展性，通过接口与计算机连接，使用强大的软件附件，对仪器升级，人性化设计，全自动操作本仪器适合500kv及以下电站有干扰现场的试验。本仪器通过国家电力研究所及行业专家的鉴定，并获得国家高电压计量站的校准证书。
二、介质损耗测试仪仪器特点：
●具有多种测量方式，可选择正/反接线、内/外标准电容器、CVT和内/外试验电压进行测量。正接线可测量高压介损。
●测量电容式电压互感器（CVT）时，无需其它外接设备。
●内置SF6标准电容器，tgδ<0.005%,受空气湿度影响小。
●抗干扰效果好；能有效地消除强烈的电场干扰对测量的影响，适用于500kv极其以下电站的强干扰现场试验。
●高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。
●大屏幕带背光中文液晶显示器信息提示操作，使用方便。
●仪器自带打印机，及时保存测试数据。
三、介质损耗测试仪主要参数：
环境温度：0~40℃（当温度超出20℃±5℃时，每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。）
相对湿度：30%~85%
供电电源：电压：220V±22V, 频率：50±1Hz
电子电路功耗：不大于40VA
测量范围：
介质损耗（tgδ）：0~1 分辨率0.0001
电容量（Cx）：最小分辨率0.01PF
内接方式：
试验电压 试品电容量
5KV 7.5KV 10KV 3PF~40000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5KV 0.75KV 1KV 30PF~1.5μF
外型尺寸：450mm×330mm×380mm
仪器重量：不大于18kg
四、使用方法
1、使用时必须将仪器接地端子可靠接地。
2、只有关闭仪器电源，试验电压选择开关置于“关”位置时，接触仪器的后部及其测量线缆与被试品才被认为是安全的。
3、仪器在测试过程中，严禁操作“试验电压”选择开关。
4、正接线法UH端为高电压，反接线法Cx端为高电压，使用时必须根据实际情况，将带高压的线缆与地保持足够距离，我公司提供的特种绝缘电缆测量大容量试品可以拖地使用。
5、不得更换不符合面板指示值的保险丝管。
6、使用时尽可能用厂家随仪器提供的线缆以确保测量准确度。
7、操作键盘
