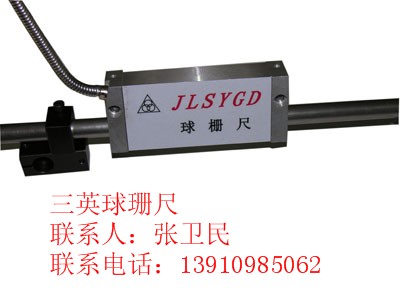

供应厂家直销球栅尺，型号齐全
球栅尺适应环境性强，有效保证加工尺寸精度。安装简便，对安装面无加工要求，不需日常维护。模拟量或数字量输出，数控数显均可使用。球栅数显进入中国以来，该产品越来越为广大机床客户所认同，国内许多机床制造厂家首选配套产品，同时，有一部分球栅数显用于旧机床数显改造。单根球栅尺的测量行程从50毫米到11.7米，并接可无限接长，高精度.  球栅尺具有高可靠、免维护的特点，五年保修，确保放心使用。
球栅尺  技术参数
测量分辨率  0.005mm/0.001mm  0.001mm/0.0005mm
测量准确度  ±(0.01+0.005/m)mm  ±0.005mm
最大运行速度  2m/sec  0.75m/sec
有效行程  50～11684mm(>30m)  50～1050mm
信号输出  Sin/Cos或RS422-TTL  Sin/Cos或RS422-TTL
读数头尺寸  54mm×131mm×28mm  35mm×75mm×25mm
防护等级  IP67(IEC529)  IP67(IEC529)
耐振动  30g(IEC-2-27)  30g(IEC-2-27)
热膨胀系数  12×10-6/°K  12×10-6/°K


球栅尺特点：
球栅尺高可靠，防水、防油、防尘、防铁屑、耐振动,抗干扰。

球栅表
B60数显表系列（镗床、车床、龙门铣床、立车可选用）

B60适用于环境恶劣的工业现场，通用经济型数显表。分两轴和三轴。

产品特性

绝对坐标/相对坐标

公/英制转换

近零报警/置数功能

数据记忆

数据保持功能

半径/直径方式

分中功能

设置参考点

线性误差补偿

参数备份

车床模式:预设99组刀补

铣床模式:分度圆  （PCD）

轴分辨率可选睡眠模式



规格  MAG-TS  可选项
类型  Magnetic  Tape
准确度  ±25μm  +  20μm  (0.001in)
分辨率(μm/m)  10μm  5μm
分辨率(in)  0.0005in  0.0002in
参考点类型  Single  Additional  RM  available
参考点位置  User  Select
最大运行速度  4m/s  at  10μm  resolution  4m/s  at  5μm  resolution
最大运行加速度  100g  /  980m/s  (head  moving)
工作电压  5VDC  ±  5%  <  80mA
冲击(11ms)  100g  /  980m/s2  (IEC  69-2-6)
震动(55-2000Hz)  30g  /  294m/s2  (IEC  68-2-27)
防护等级  IP67,  fully  submersible  (IEC  529)  -  Exceed  NEMA  6
工作温度  0  to  55°C  (32  to  131°F)
存贮温度  -20  to  70°C  (-4  to  158°F)
磁化率  5mT  (50  Gauss)
磁场半径  9mT  (90  Gauss  @  0.6mm)
读数头尺寸  24mm  x  26mm/OD  (1  x  1in)
尺身材质  Rubber  and  Stainless  Steel
热膨胀系数  16ppm/°C
尺身尺寸  10  x  1.8mm  (0.4  x  0.07in)
最大有效行程  20m  (787in)
标准电缆  9  core  screened  cable  with  PUR  (polyurethane)
cover  with  fully  interlocked  stainless  steel  armour
电缆长度  3.5m  (138in)
材料最小弯曲半径  With  armour  50.8mm  (2in)
最长电缆长度  22m  (866in)
连接器  D  type  9  pin  (IP54,  NEMA  3)
电磁兼容性  BS  EN  50081-2  &  BS  EN  50082-2
