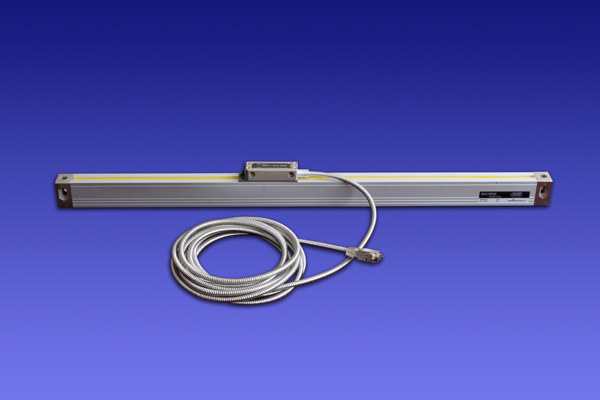

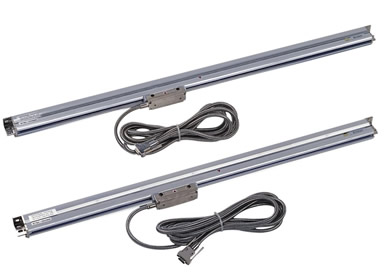

光栅尺_光栅尺_长春七海光电技术有限公司驻北京办

七海光栅数显
一、概述
QH型光栅位移传感器主要用于各种型号机床工作台的线性位移测量显示，其精度由光栅尺保证，故对精度已走失的老机床工作台的精度，改造，具有实用意义想，对于新机床工作台的配套使用，无论从提高加工精度或生产效率都具备很大的优点。
        QH型传感器结构简单，小巧，性能稳定，可靠，安装方便，它的推广使用会带来一定的技术效益，经济效益和社会效益。
二、.技术参数
栅距：0.02mm(50线对/mm)、0.04mm(25线对/mm)
精度：土0.008mm、土0.01mm、土0.015mm、(20℃  1000mm)
参考标记：间隔50mm、间隔200mm、或全量程任意位置设一个绝对位置参考点(ABS)
量程：30米内任意选择
工作温度：0-45℃
存储温度：-40℃-55℃
影响速度：25m/min、60m/min
输出信号：（1）TTL方波
                    （2）HTL方波（12V、15V、24V）
                    （3）RS422信号
                    （4）正弦电压信号1Vp_p
三、数显系统的安装
1）、安装前的准备工作
根据机床工作台上需安装的位置，方向，选择安装基面。其与机床工作台导轨的双向平行度误差应小于0.1mm，而后对安装基面垂直加M5深6mm和M6深8mm各两个螺孔。
2)、安装要求
a、选择数显的安装位置和方向，要便于操作者观察显示数据，并便于操作功能键等。
b、为防止油、水、灰尘、铁屑等沉积，传感器宜倒装，当在机床工作台外体改装时，最好加保护罩。
c、根据机床工作台的要求，电缆引出方向需要左右调换时，必须在安装前调整，以防止在现场折或拉断电缆线。
3)、安装方法与调整：
a、机械部分：
根据安装图及表尺寸安装，要求先用百分表校正传感器壳体，使其与机床工作台导轨平行（不大于0.1mm），再紧固传感器两端的两M5螺钉，紧固后再用百分表检查一遍，然后再用两个M5螺钉紧固读数头，撤去定位块，然后将传感器的电缆线插头和读数头和数显表插座相接，打开数显表电源开关，此时数码管计数清晰明亮，计数信号稳定，即可工作，为了防止损坏传感器，如果机床工作台行和大于传感器有效测量长度，应事先安装限位块。
b、电器部分：
光栅传感器按要求安装后，即可进行电器部分的高速插头引脚功能，本传感电压+12V或+5V，如果用户配用非本公司生产的数显表在通电前应检查一下数显表输出电压是否符合要求，以及插头座脚号是否符合，关闭数显表电源，将插头插入数显后面的插座中，应注意将插头对准插座后定位，再将插头的螺母与插座拧紧；然后打开数显表电源后，摇动机床工作台相应坐标导轨，数显表应计数。

四、传感器的维护与保养：
1）、传感器及数显表应放在干燥而湿度适应的位置。
2）、传感器应自行用罩子防护，避免溅污物影响工作。
3）、对引出的电缆线应自行固定在机床床身上。
4）、传感器在使用过程中，不宜任意拆卸。
5）、因机床工作台加工产生震动，注意连接螺钉安装时应固紧，防止松动，避免走失精度。
6）、每天下班前应对传感器外的铁屑或冷却液清扫干净，切勿用风枪吹传感器密封胶处，以免铁屑或污物进入影响传感器使用期限。
五、产品的保管及保修期限：
1）、本产品应在下列条例下贮藏：
a、环境温度：-40℃—60℃
b、相对温度：<90%
c、周围无明显腐蚀性气体
2）、用户在遵守保管、安装、运输的使用规定情况下，从制造厂发货起在12个月内，产品因制造不良而发生损坏或不能正常工作，制造厂免费为用户修理或更换，超过期限或因用户原因造成损坏。厂方视情况适当收取更换零件费用和修理费，如需厂方上门维修服务，应收取适当的费用。
