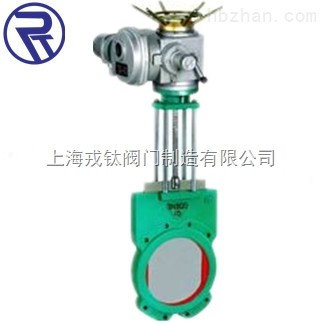

Z973X/H电动浆液闸阀

Z973X/H电动浆液闸阀

上海戎钛阀门制造有限公司是【Z973X/H电动浆液闸阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

电动浆液闸阀 产品概述

Z973X/H电动浆液闸阀在销售与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量，从一些技术细 节着手，完善了电动浆液闸阀的综合性能。电动浆液闸阀具有刚性好，流阻系数小、设计合理、结构紧凑，通道流畅等优点，密封可靠、操作轻便灵活。电动浆液闸 阀广泛用于化工，煤炭，制糖，污水，造纸等到领域，是一种理想的密封阀门。电动浆液闸阀适合于造纸行业在管道上作调节和节流使用。
电动浆液闸阀采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证良好的密封性。在刀板上端安装有硬聚四氟乙烯、刮泥器，可防止粉尘砂砾等擦伤性物 质进入填料盒。聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在电动浆液阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命。 根据需要，可在阀体四周设置多个冲刷口，直接用空气、蒸汽或水进行冲刷，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。该阀设计紧凑、占据空间小、重 量轻、易于安装、耐磨防堵措施完善、便于维修、使用寿命长。电动浆液闸阀广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输 送、食品饮料工业的使用要求及工条件苛刻的环境条件下。

电动浆液闸阀 产品特点

1、采用对夹式结构，体积小，重量轻。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封存圈，可发保证阀门的良好密封性。
4、闸板的外密封 性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
5、流阻小。
6、安装装维修方便。

电动浆液闸阀 零件材料

阀体	灰铸铁
闸板	铬镍钛不锈钢
阀体密封圈	合成橡胶或聚四氟乙烯
阀杆	铬不锈钢
支架	碳素钢
填料	聚四氟乙烯

电动浆液闸阀 执行器特点

1、电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2、工作环境：
（1）环境温度：-20～+60℃（特殊订货-60～+80℃）。
（21）相对湿度：≤90%（25℃时）。
（3）普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。（详见GB3836.1）

电动浆液闸阀 设计标准

设计制造	JB/T 8691-98
结构长度	GB/T 15188.2-94
法兰连接尺寸	GB/T 9113-2000
阀门检查和试验	GB/T 13927-92

电动浆液闸阀 性能规范

公称压力（MPa）	密封试验	壳体试验	工作温度（℃）	适用介质
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质
1.0MPa	1.5MPa	1.5MPa

电动浆液闸阀 连接尺寸

口径（mm）	结构长度（mm）		外径（mm）	中心孔（mm）	中心高度（mm）
	0.6MPa	1.0MPa
50	48	48	125	100	600
65	48	48	145	120	670
80	50	50	160	135	680
100	50	50	180	155	700
125	50	50	210	185	720
150	60	60	240	210	790
200	60	60	295	265	850
250	70	70	350	320	1100
300	70	80	400	368	1180
350	80	90	460	428	1280
400	80	120	515	482	1460
450	90	120	565	532	1600
500	90	130	620	585	1800
600	140	140	725	685	2100
700	140	140	840	800	2300
800	190	190	950	905	2500
900	203	203	1050	1005	2700
1000	216	216	1160	1115	2900
1200	254	254	1380	1325	3400

电动浆液闸阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号（4-20mA,1-5V）、作用方式（电-开式，电-关式）

上海戎钛阀门制造有限公司主营阀门：气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门、减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀。
Z973X/H电动浆液闸阀订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明欢迎致电或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。

Z973X/H电动浆液闸阀
阀门技术快讯：
一种可改变阀门力矩的手把

本实用新型公开了一种可改变阀门力矩的手把，包括外钢圈、侧圆形钢块、侧阀孔、支撑板、主阀孔和主圆形钢块，所述外钢圈、侧圆形钢块、主圆形钢块和支撑板一体浇筑成型构成阀门手把本体，所述主圆形钢块位于阀门手把本体中部，所述侧圆形钢块位于一支撑板的端部，所述主、侧圆形钢块中部分别设有主阀孔和侧阀孔。该可改变阀门力矩的手把，将阀门连杆上用于固定手把的螺帽改为可以用手拧紧的螺帽，在阀门手把外沿加多一个可以正常连接阀门阀杆的阀孔，当阀门操作人臂力不够时就可以将阀门手把从中间孔拆出移到手把外沿孔，这样就可以改变力矩从而可以轻松开启或关闭阀门。

一种可改变阀门力矩的手把，包括外钢圈、侧圆形钢块、侧阀孔、支撑板、主阀孔和主圆形钢块，其特征在于：所述外钢圈、侧圆形钢块、主圆形钢块和支撑板一体浇筑成型构成阀门手把本体，所述主圆形钢块位于阀门手把本体中部，所述侧圆形钢块位于一支撑板的端部，所述主、侧圆形钢块中部分别设有主阀孔和侧阀孔。


Z973X/H电动浆液闸阀
本公司其他产品：
三段式高压法兰球阀详细信息：
一、三段式高压法兰球阀介绍
三段式高压法兰球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，手动球阀从而达到启闭通道的目的。
二、三段式高压法兰球阀主要零件材料
型号
Type 零件名称Part name
阀体Body 球体、阀杆Sphere stem 密封圈Sesa ring 填料Packing
Q41F型碳钢类Carbon steel model 碳素铜铸件或锻件
Carbon steel casting or forging 2GrL3 增强聚四氟乙烯
Vuoluk PTFE 聚四氟乙烯
PTFE
Q41F型P类model Ps 铬镍钛不锈钢铸件或锻件
Cr Ni Tistainless steel casting or forging 铬镍钛不锈钢
Cr Ni Tistainless steel
Q41F型R类model Rs 铬镍钼钛不锈钢或锻件
Cr Ni Mo Tistainless steel casting or forging 铬镍钼钛不锈钢
Cr Ni Mo Tistainless steel
三、三段式高压法兰球阀主要尺寸
公称压力：PN6.0MPa、PN22.0MPaNominal pressure
公称通DN/mm
Nominal Diameter 尺寸/mm Dimensions
L D D1 D2 b Z-Φd M H L0
10 210 95 60 18 20 3-Φ18 M24×2 77 220
15 230 95 60 20 20 3-Φ18 M24×2 85 220
25 260 105 68 28 20 3-Φ18 M33×2 100 250
32 300 115 80 38 25 4-Φ18 M42×2 120 300
40 350 125 90 48 28 6-Φ26 M52×2 150 400
50 400 165 115 61 32 6-Φ26 M64×3 165 400
65 490 200 145 75 40 6-Φ29 M80×3 180 500
80 580 225 170 94 50 6-Φ33 M100×3 200 600
100 620 260 195 115 60 6-Φ36 M125×4 245 800
125 750 300 235 146 75 8-Φ39 M155×4 270 850
150 800 330 255 163 78 8-Φ42 M175×4 300 850
200 850 400 315 193 90 8-Φ48 M215×6 400 900
公称压力：PN32.0MPaNominal pressure
10 210 95 60 18 20 3-Φ18 M24×2 77 220
15 230 105 68 20 20 3-Φ18 M33×2 85 220
25 260 115 80 28 25 4-Φ18 M42×2 100 250
32 300 125 90 38 28 6-Φ26 M52×2 120 300
40 350 165 115 48 32 6-Φ26 M64×2 150 400
50 400 200 145 61 40 6-Φ29 M80×2 165 400
65 490 225 170 75 50 6-Φ33 M100×2 180 500
80 580 260 195 94 60 6-Φ36 M125×2 200 600
100 620 300 235 115 75 8-Φ39 M155×2 245 800
125 750 330 255 146 78 8-Φ42 M175×2 270 800
150 800 400 315 163 90 8-Φ48 M215×2 300 850
200 850 480 380 193 120 8-Φ60 M265×2 400 900
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请联系我们
一、①三段式高压法兰球阀产品名称与型号；②三段式高压法兰球阀口径；③三段式高压法兰球阀是否带附件以便我们的为您正确选型；④三段式高压法兰球阀的使用压力；⑤三段式高压法兰球阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
