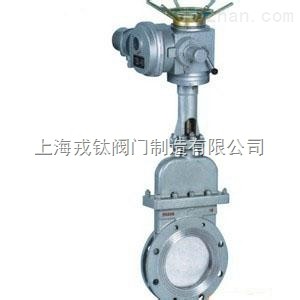

不锈钢电动刀型闸阀

不锈钢电动刀型闸阀

上海戎钛阀门制造有限公司是专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。
不锈钢电动刀型闸阀简述

驱动部分采用多回转电动装置，用以驱动和控制的开启和关闭，操作人员在控制室内远距离对阀门进行控制，也可以现场操作，也可以与计算机配合实现计算机自动控制。广泛应用与排水、供热、电站、化工、食品、造纸、制药、煤炭、采矿等工程，满足了现在工农的自动化要求。

不锈钢电动刀型闸阀参数
电源：AC380V、50HZ。
标准型：标准型产品具有防尘、防雨水的外壳保护能力、保护等级IP65，可直接用于户外。
防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。
防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）。
环境温度：-20℃~40℃
可选：配电气控制器

不锈钢电动刀型闸阀特点
1、启闭迅速，平衡可靠，自动化程度高。
2、安装高度及位置不受限制。
3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。
4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。

公称通径

50

65

80

100

125

150

200

高度

375

460

590

780

950

980

1055

公称通径

250

300

350

400

450

500

600

高度

1060

1230

1250

1767

1920

2010

2110

订货流程：
一、订货时请注明:如1.产品名称、2. 公称通径、3. 使用压力、4. 使用温度、5.使用介质、6.阀体材、
7.发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明欢迎致电或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌

不锈钢电动刀型闸阀
阀门技术快讯：
一种低温阀门气密性试验装置

本实用新型涉及一种低温阀门气密性试验装置，属工艺装备技术领域，其主要技术特征是它包括左立板、O型密封圈Ⅰ、入口接头、出口接头、O型密封圈Ⅱ、压紧座、端盖、顶杆、右立板、锁紧螺母、手柄、连接螺栓Ⅰ、导向槽、连接螺栓Ⅱ、支撑轴、底板、连接螺栓Ⅲ、出口接头，左立板、右立板分别通过多个连接螺栓Ⅰ固定于底板上端面的对称两端，入口接头的右侧一端为带导向锥面的接口，入口接头的右侧端面的沟槽中装有O型密封圈Ⅰ，压紧座的左侧一端为带导向锥面的接口，压紧座的左侧端面的沟槽中装有O型密封圈Ⅱ，压紧座和顶杆通过端盖连接成一整体，它具有结构紧凑合理、使用维护方便快捷、可多次重复使用，制造成本低等特点。

一种低温阀门气密性试验装置，其特征在于它包括左立板(1)、O型密封圈Ⅰ(2)、入口接头(3)、出口接头(4)、O型密封圈Ⅱ(5)、压紧座(6)、端盖(7)、顶杆(8)、右立板(9)、锁紧螺母(10)、手柄(11)、连接螺栓Ⅰ(12)、导向槽(13)、连接螺栓Ⅱ(14)、支撑轴(15)、底板(16)、连接螺栓Ⅲ(17)、出口接头(18)；所述的左立板(1)上设置一个和入口接头(3)外径尺寸一致的光滑开孔；所述的右立板(9)上设置一个和顶杆(8)配合一致的螺纹孔；所述的底板(16)的上端面设置有纵向导向槽(13)；左立板(1)、右立板(9)分别通过多个内六角的连接螺栓Ⅰ(12)固定于底板(16)上端面的对称两端；所述的入口接头(3)的左侧一端为连接外部管路的外螺纹接口，入口接头(3)的右侧一端为带导向锥面的接口；入口接头(3)的右侧端面上设置有密封圈沟槽；O型密封圈Ⅰ(2)装于入口接头(3)右侧端面的密封圈沟槽中；入口接头(3)外螺纹接口端朝向外侧套装于左立板(1)上的光滑开孔中，并通过焊接方式固定于左立板(1)上；所述的压紧座(6)的左侧一端为带导向锥面的接口；压紧座(6)的左侧端面上设置有密封圈沟槽；O型密封圈Ⅱ(5)装于压紧座(6)左侧端面的密封圈沟槽中；所述的出口接头(18)焊装于压紧座(6)侧面的装配孔；出口接头(18)的

不锈钢电动刀型闸阀
本公司其他产品：
浮动式铸钢球阀详细信息：
浮动式铸钢球阀介绍
浮动式铸钢球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。铸钢球阀一般分为手柄铸钢球阀，气动铸钢球阀，电动铸钢球阀，铸铁球阀，不锈钢球阀，全铜球阀等。
球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压电动球阀。
一、浮动式铸钢球阀 Q(3、6、7、8、9)4（6）1F(N、P)
技术规范
设计标准Design Standard GB/T12237 API608
结构长度Face to Face GB/T12221 ASME16.10
法兰尺寸 Flanged Size GB/T9113 JB/T79 ASME16.5
检查与实验Test＆Inspection JB/T9092 API598
注：系列阀门连接法兰及对焊端尺寸可根据用户要求设计制造。
主要零件材质F
序号
No 零件名称
Part name 材质 Material
GB ASTM
1 侧阀体
Bonnet WCB A216-WCB
2 螺母
Nut 35 A194-2H
3 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless stee
4 螺柱
Bolt 35CrMoA A193-B7
5 阀体
Body WCB A216-WCB
6 阀座
Seat PTFE PTFE
7 球体
Ball 25+ENP A105 + ENP
8 阀杆
Stem 1Cr13 A182-F6a
9 垫片
Gasket PTFE PTFE
10 填料
Packing 柔性石墨
Flexible Graphite 柔性石墨
Flexible Graphite
11 填料压盖
Gland WCB A216-WCB
12 螺钉
Screw nail 35 A194-2H
13 定位片
Locating piece Q235A 碳钢
Carbon steel
14 挡圈
Ring 65Mn AISI 1566
15 手柄
Wrench KT330-08 A47-667 235 10
注：抗硫型阀门该零件的材质为GB（1Cr18NI9+Ni.P）、ASTM(A182-304+Ni.P)
抗硫型阀门该零件材质为GB（1Cr18NI9+Ni.P）、ASTM(A276-321)系列阀门
主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
二、浮动式铸钢球阀 Q(3、6、7、8、9)4（6）1F(Y、N、P)
尺寸及重量 PN1.6MPa CLASS 150 10K(JIS)
DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS In 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
150LB
法兰Flange L 108 117 127 - 165 178 190 203 229 356 394 457 -
1.6MPa
法兰Flange L 130 140 150 165 80 200 220 250 280 320 360 400 -
10K(JIS)
法兰Flange L 108 117 127 - 165 178 190 203 229 365 394 457 533
对焊
Butt Welding L1 140 152 165 - 190 216 241 282 305 381 403 419 -
手动
Hand –
Operated H 59 63 75 - 95 107 142 152 178 252 272 342 -
W 130 130 160 - 230 230 350 400 500 750 750 900 -
Kg 2.3 3.0 4.5 - 7.0 9.5 15.0 19.0 33.0 58.0 93.0 1600 -
涡轮蜗
杆传动
Worm Gear
Operated H - - - - - - - - - - 292 398 -
W - - - - - - - - - - 400 600 -
型号Type - - - - - - - - - - A B -
Kg - - - - - - - - - - 180 240 -
气动
Air –
Operating H 200 204 257 - 264 340 370 389 594 646 646 781 -
H1 122 126 162 - 169 209 239 258 337 437 437 537 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型号Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.1 6.3 8.1 - 14.1 16.6 38 42.1 53 95.3 105.2 207.8 -
电动
Electric
Driving H - - - - - 472 486 579 595 650 739 799 -
H1 - - - - - 377 391 484 500 500 589 649 -
W - - - - - 190 190 190 190 400 400 400 -
型号Type - - - - - Q60-1 Q60 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1
Kg - - - - - 23 25 60 75 97 162 226 -
三、浮动式铸钢球阀 Q(3、6、7、8、9)4（6）1F(Y、N、P)
尺寸及重量 PN2.5MPa 4.0MPa CLASS 30020K(JIS)
DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS In 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
300LB法兰Flange L 140 152 165 - 190 216 241 282 305 381 403 502 -
2.5MPa法兰Flange L 130 140 150 -165 180 200 220 250 320 400 400 550 -
4.0MPa法兰Flange L 130 140 150 160 200 220 250 280 320 400 400 550 -
20K(JIS)法兰Flange L 140 152 165 - 190 216 241 283 305 381 403 502 568
对焊Butt Welding L1 140 152 165 - 190 216 241 282 305 381 403 502 -
手动Hand –Operated H 59 63 75 - 95 167 142 152 178 252 272 342 -
W 130 130 160 - 230 230 350 400 500 750 750 900 -
Kg 2.5 3.5 5.5 - 10.5 14.5 23.5 30 55 81 118 200 -
涡轮蜗杆传动Worm GearOperated H - - - - - - - - - - 292 398 -
W - - - - - - - - - - 400 600 -
型号Type - - - - - - - - - - A B -
Kg - - - - - - - - - - 220 365 -
气动Air –Operating H 200 204 257 - 264 340 379 452 594 646 744 920 -
H1 122 126 162 - 169 209 248 295 375 437 500 615 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型号Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.2 6.4 8.5 - 16.9 20.9 42.5 52.7 77.9 107 130 220 -
电动ElectricDriving H - - - - - 472 472 579 595 650 739 799 -
H1 - - - - - 377 391 484 500 500 589 649 -
W - - - - - 190 190 190 190 400 400 400 -
型号Type - - - - - Q60-1 Q60 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 -
Kg - - - - - 23 25 60 75 100 170 240 -
四、浮动式铸钢球阀Q(3、6、7、8、9)4（6）1F(Y、N、P)
尺寸及重量 PN6.4MPa 10.0MPa CLASS 400 600
DN mm 15 20 25 32 40 50 65 80 100 125 150 200
NPS 1/2 3/4 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8
400LB法兰Flange L 165 190 216 - 241 292 330 356 406(432) - - -
6.4MPa法兰Flange L 165 190 216 229 241 292 330 356 432 508 559 660
10.0MPa法兰Flange L 165 190 216 229 241 292 330 356 432 508 559 660
对焊Butt Welding L1 165 190 216 - 241 292 330 356 406(432) - - -
手动Hand –Operated H 59 63 75 - 95 167 180 198 198 - - -
W 160 160 230 - 400 400 650 650 1050 - - -
Kg 6.5 9 13 - 16.5 25 30 55 66 - - -
涡轮蜗杆传动Worm GearOperated H - - - - - - - 292 398 - - -
W - - - - - - - 400 600 - - -
型号Type - - - - - - - A B - - -
Kg - - - - - - - 72 85 - - -
气动Air –Operating H 200 204 241 - 264 340 379 452 584 - - -
H1 122 145 146 - 169 209 248 295 375 - - -
L1 283 283 283 - 350 590 590 523 610 - - -
L2 136 181 181 - 181 257 257 287 378 - - -
型号Type AG09 AG09 AG09 - AG09 AG13 AG13 AG13 AW17 - - -
Kg 6.5 6.8 9.3 - 17.8 33.6 45.1 59.3 81.2 - - -
电动ElectricDriving H - - - - - 472 559 599 632 - - -
H1 - - - - - 377 449 449 472 - - -
W - - - - - 190 190 190 190 - - -
型号Type - - - - - Q120-1 Q120-1 Q120-1 Q120-1 - - -
Kg - - - - - 25 60 75 90 - - -
*( )内为PN10.0MPa、Class600尺寸
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请联系我们
一、①浮动式铸钢球阀产品名称与型号；②浮动式铸钢球阀口径；③浮动式铸钢球阀是否带附件以便我们的为您正确选型；④浮动式铸钢球阀的使用压力；⑤浮动式铸钢球阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
