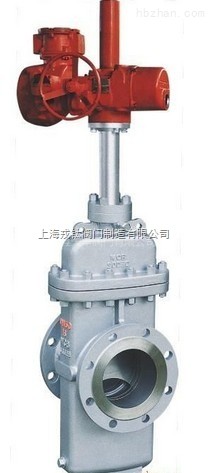

电动有导流孔平板闸阀

电动有导流孔平板闸阀

上海戎钛阀门制造有限公司是【Z9B43DF/DY-1.6-2.5MPa电动有导流孔平板闸阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。





电动有导流孔平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。

平板闸阀主要参数：
相关型号：Z43F,Z43WF,Z43WFM等
口径范围：DN10～1000
压力范围：0.6MPa～45MPa 150Lb～3000Lb
适用温度：-29℃≤t≤150 ℃
阀体材质：铸钢WCB,CF8,CF8M,CF3,CF3M或根据客户要求选。
驱动方式：手动，电动，气动，齿轮等

有导流孔平板闸阀用于需要通球清管的管线，
无导流孔用于不需要通球清管的管线上。

电动有导流孔平板闸阀的优点

流阻小，不缩口的其流阻与短只管的流阻相仿。带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管。由于闸板是在两阀座面上滑动，因 此平板闸阀液能适用于带悬浮颗粒的介质、平板闸阀的密封面实际上是自动定位的。阀座密封面不会受到阀体热变形的损坏。而且即使阀门在冷状态下关闭，阀杆的 热伸长也不会使密封面受到过载。同时当阀门关闭时，无导流孔的平板闸阀亦不要求闸板的关闭位置有较高的精度，因此电动平板阀可用行程来控制启闭位置。

平板闸阀选用原则
1. 石油、天然气的输送管线，选用单闸板或双闸板的平板闸阀。如需清扫管线的，选用单闸板或双闸板带导流孔的明杆平板闸阀。
2. 成品油的输送管线和贮存设备，选用无导流孔的单闸板或双闸板的平板闸阀。
3. 石油、天然气的开采井口装置，选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀，大多为API16A标准，压力等级为API2000、API3000、API5000、API10000、API15000、API20000。
4. 带有悬浮颗粒介质的管道，选用刀型平板闸阀。
5. 城市煤气输送管线，选用单闸板或双闸板软密封明杆平板闸阀。
6.城市自来水工程，选用单闸板或双闸板无导流孔明杆平板闸阀。

Z9B43DF/DY-1.6-2.5MPa电动有导流孔平板闸阀订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明欢迎致电或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。

电动有导流孔平板闸阀
阀门技术快讯：
一种阀门密封结构

本实用新型涉及一种阀门密封结构，包括上缸体、下缸体，所述上缸体和下缸体共同组成缸体，在缸体内安装有活塞杆，所述缸体的下端安装有法兰盖，在法兰盖的下方安装有连接板，所述法兰盖的下端面上设置有向外凸起的凸台，在连接板的上端面向下开设有凹槽，所述凸台安装在凹槽中，在凹槽内还安装有密封垫；所述法兰盖与连接板之间安装有密封圈；所述密封垫的下端面与凹槽的底面贴合，密封垫的上端面与凸台下表面贴合。通过采用凸槽式密封结构，凸台与凹槽相配合并在凹槽内安装有密封垫，由于密封面较窄，压紧面积小，且因受到凹槽面的阻挡，密封垫不会挤出压紧面，受介质冲刷和腐蚀的倾向少，安装时也易于对中，密封垫受力均匀，密封性能可靠。

一种阀门密封结构，包括上缸体（1）、下缸体（2），所述上缸体（1）和下缸体（2）共同组成缸体，在缸体内安装有活塞杆（3），所述缸体的下端安装有法兰盖（4），在法兰盖（4）的下方安装有连接板（5），其特征在于：所述法兰盖（4）的下端面上设置有向外凸起的凸台（6），在连接板（5）的上端面向下开设有凹槽（7），所述凸台（6）安装在凹槽（7）中，在凹槽（7）内还安装有密封垫（8）；所述法兰盖（4）与连接板（5）之间安装有密封圈（9）。


电动有导流孔平板闸阀
本公司其他产品：
Y43H型先导活塞式蒸汽减压阀详细信息：
Y43H型先导活塞式蒸汽减压阀介绍
本系列Y43H型先导活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。薄膜型减压阀通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，超减压稳压作用。
一、Y43H型先导活塞式蒸汽减压阀主要技术参数和性能指标
公称压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0
壳化试验压力（MPa） 2.4 3.75 6.0 9.6 15.0 24
密封试验压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围（MPa） 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
压力特性偏差（MPa）△P2P GB12246-1989
流量特性偏差（MPa）△P2G GB12246-1989
最小压差（MPa） 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 GB12245-1989
*.壳体试验不包括膜片、顶盖。
二、Y43H型先导活塞式蒸汽减压阀流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500
三、Y43H型先导活塞式蒸汽减压阀主要零件材料
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀盘 2Cr13
缸套 2Cr13/铜合金
活塞 合金铸铁
导阀座 导阀杆 2Cr13
主阀弹簧 1Cr18Ni9Ti
导阀主弹簧 50CrVA
调节弹簧 60Si12Mn
四、Y43H型先导活塞式蒸汽减压阀外形尺寸(PN1.6-4.0)单位：mm
公称通径
DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 295 90
20 160 180 330 98
25 180 200 330 110
32 200 220 330 110
40 220 240 345 125
50 250 270 345 125
65 280 300 350 130
80 310 330 385 160
100 350 380 385 170
125 400 450 400 200
150 450 500 415 210
200 500 550 475 240
250 650 525 290
300 800 580 335
350 850 620 375
400 900 660 405
450 900 730 455
500 950 750 465
五、Y43H型先导活塞式蒸汽减压阀连接形式
法兰式：RF MF RJ
执行标准：JB79 GB9113 ANSI B16.5
六、Y43H型先导活塞式蒸汽减压阀外形尺寸(PN6.4-16.0) 单位：mm
公称通径
DN 外 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 305 105
20 180 200 340 105
25 200 220 340 120
32 220 230 340 120
40 240 240 355 135
50 270 300 355 135
65 300 340 360 140
80 330 360 395 17
100 380 400 185
125 450 415 215
150 500 430 225
200 550 495 260
250 650 545 310
300 800 600 355
350 850 640 395
400 900 690 435
500 950 780 495
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请联系我们
一、①Y43H型先导活塞式蒸汽减压阀产品名称与型号；②Y43H型先导活塞式蒸汽减压阀口径；③Y43H型先导活塞式蒸汽减压阀是否带附件以便我们的为您正确选型；④Y43H型先导活塞式蒸汽减压阀的使用压力；⑤Y43H型先导活塞式蒸汽减压阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
