山西PZ943/PZ971H电动单夹式刀型闸阀厂家批发

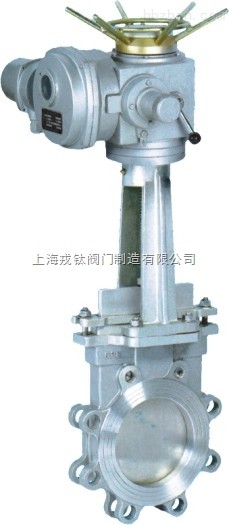

PZ943/PZ971H电动单夹式刀型闸阀

PZ943/PZ971H电动单夹式刀型闸阀

上海戎钛阀门制造有限公司是【PZ943/PZ971H电动单夹式刀型闸阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

PZ943/PZ971H电动单夹式刀型闸阀具有结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小等优点，密封可靠、操作轻便灵活，用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中介质。

详细介绍:

PZ943系列电动刀型闸阀,单夹式电动刀型闸阀,凸缘电动刀型闸阀,单夹式凸缘电动刀型闸阀主要性能规范 公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质 1.0     1.6 1.5    2.4 1.1    1.8 ≤900℃ 纸浆、污水、煤浆、灰、渣水混合物 美标凸缘电动刀型闸阀,PZ943型凸缘电动刀型闸阀,国标单夹式凸缘电动刀型闸阀主要零部件材质 体、盖 闸板 阀杆 密封面 不锈钢、碳钢、灰铸铁 碳钢、 不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金 梅花型电动刀型闸阀,凸缘电动刀形闸阀,凸缘电动刀闸阀,凸缘电动对夹刀闸阀主要外形及连接尺寸(mm)

订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明欢迎致电或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。

PZ943/PZ971H电动单夹式刀型闸阀
阀门技术快讯：
带有单件式阀体的阀门及由其形成的汽缸盖阀门与压缩机

一种阀门（2），具有由弹性回弹材料制成的一个单件式的阀体（3），该阀体被设计成薄的圆盘。该阀门具有一个作用在该圆盘状阀体的至少一个区段面上的保持件（6），该保持件在预张紧情况下将该阀体压到一个阀门座（10）上，该阀门座设置有通向一个压力室（9）的多个通道（7，8），该阀体的多个部分在一个克服该预张紧的开口压力下在这些通道的区域中从该阀门座抬离。

一种带有单件式阀体的阀门(2)，具有由弹性回弹材料制成的一个单件式的阀体(3)，其特征在于，该阀体形成为薄的圆盘，其中该阀门具有一个作用在该圆盘状阀体的至少一个区段面上的保持件(6)，该保持件在预张紧情况下以如下方式将该阀体(3)压到一个阀门座(10)上，该阀门座设置有通向一个压力室(9)的多个通道(7，8)：使得该阀体的多个部分(11，12)在一个克服该预张紧的开口压力下在这些通道的区域中从该阀门座(10)抬离。


PZ943/PZ971H电动单夹式刀型闸阀
本公司其他产品：
Y44Y型直接作用式波纹管减压阀详细信息：
Y44Y型直接作用式波纹管减压阀介绍
本系列直接作用式波纹管减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。
本杠杆式蒸汽减压阀品调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。
一、Y44Y型直接作用式波纹管减压阀主要技术参数和性能指标
公称压力（MPa） 0.6 1.0 1.6
壳体试验压力（MPa） 0.9 1.5 2.4
密封试验压力（MPa） 0.6 1.0 1.6
最高进口压力（MPa） 0.6 1.0 1.6
出口压力范围（MPa） 0.05-0.4 0.1-0.8 0.1-1.0
压力特性偏差（MPa）△P2P GB12244-1989
流量特性偏差（MPa）△P2G GB12244-1989
最小压差（MPa） 0.1 0.15 0.15
渗漏量 GB12245-1989
*：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
二、Y44Y型直接作用式波纹管减压阀主要零件材料
零件名称 零件材料
阀体、阀盖 WCB
底盖 WCB
阀座、阀瓣 2Cr13
波纹管 1Cr18N9Ti
波纹管上垫 2Cr13
波纹管下垫 2Cr13
号向座 2Cr13
主阀弹簧 50CrVA
调节弹簧 60S12Mn
三、Y44Y型直接作用式波纹管减压阀流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100
Cv 1 2.5 4 6.5 9 16 25 36 64
四、Y44Y型直接作用式波纹管减压阀连接尺寸（PN0.6-1.6MPa）
公称通径DN 外形尺寸 连接尺寸
L H H1 PN1.6MPa PN1.6MPa PN1.6MPa
0.6/1.0MPa 1.6MPa D K n-Φ d C D K n-Φ d C D K n-Φ d C
15 140 140 290 90 80 55 4-12 40 12 95 65 4-14 45 12 95 65 4-14 45 14
20 140 140 295 98 90 65 4-12 50 12 105 75 4-14 55 14 105 75 4-14 55 14
25 160 160 295 110 100 75 4-12 60 14 115 85 4-14 65 14 115 85 4-14 65 14
32 1080 180 295 110 120 90 4-14 70 14 135 100 4-18 78 16 135 100 4-18 78 16
40 200 200 325 125 130 100 4-14 80 14 145 110 4-18 85 16 145 110 4-18 85 16
50 230 230 325 125 150 110 4-14 90 14 160 125 4-18 100 16 160 125 4-18 100 16
65 280 325 130 160 130 4-14 110 14 180 145 4-18 120 18 180 145 4-18 120 18
80 310 380 160 185 150 4-18 125 16 195 160 4-18 135 18 195 160 8-18 135 20
100 350 380 170 205 170 4-18 145 16 215 180 8-18 155 20 215 180 8-18 155 20
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请联系我们
一、①Y44Y型直接作用式波纹管减压阀产品名称与型号；②Y44Y型直接作用式波纹管减压阀口径；③Y44Y型直接作用式波纹管减压阀是否带附件以便我们的为您正确选型；④Y44Y型直接作用式波纹管减压阀的使用压力；⑤Y44Y型直接作用式波纹管减压阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
