APZ973X电动暗板刀型闸阀

APZ973X电动暗板刀型闸阀

上海戎钛阀门制造有限公司是【APZ973X电动暗板刀型闸阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

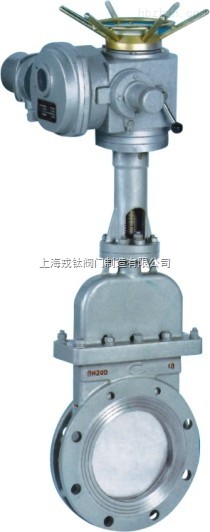

APZ973X电动暗板刀型闸阀,暗杆刀形闸阀配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭，阀体材质采用铸钢、不锈钢，通径范围：DN50～DN1000，使用温度：≤425℃，公称压力：1.0～1.6MPa。应用于化工、煤炭、制糖、污水、造纸等领域，特别适合于造纸行业在管道上作调节与节流使用。

详细介绍:

APZ973X电动暗板刀型闸阀，PFZ973X型电动暗板刀形闸阀，DMZ973X型电动暗板刀形闸阀主要性能规范 公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质 1.0 1.6 1.5 2.4 1.1 1.8 ≤100℃ ≤100℃ 纸浆、污水、煤浆、灰、渣水混和物  电动暗板刀型闸阀，电动暗板刀形渣浆闸阀，电动暗板刀式闸阀，电动暗板对夹刀闸阀主要零部件材质 体、盖 闸阀 阀杆 密封面 不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金 电动暗板带盖刀型闸阀，带盖电动暗板刀闸阀，电动暗板刀子式闸阀的构造图及主要外形及连接尺寸(mm)

 订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明欢迎致电或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。

APZ973X电动暗板刀型闸阀
阀门技术快讯：
用于阀门轴的把手及具有把手的流体阀

用于阀门轴的把手及具有把手的流体阀，把手是套设在流体阀的阀门轴上，能透过转动把手来带动阀门轴，进一步控制流体阀的启闭，手把上有止挡部及具有插销孔的突出部，止挡部透过和流体阀上的盖板螺丝的抵触，限制把手的转动范围，当把手转动到一定的位置时，突出部的插销孔会和流体阀上的锁固平台孔相对应，于是能以插销和锁头将把手固定在流体阀的锁固平台上，以避免把手被恶意移除或不小心转动。

一种用于阀门轴的把手，其特征在于，包括：柱体，具有突出部和止挡部，所述突出部及所述止挡部分别是形成在所述柱体的外侧表面的两相对位置上，所述突出部上设有插销孔；及杆体，呈长条状，具有固定端及自由端，所述固定端连结于所述柱体的外侧表面，并且位于所述突出部和所述止挡部之间；其中所述柱体的中央形成柱体贯通孔，所述柱体贯通孔的一端套设于所述阀门轴上。


APZ973X电动暗板刀型闸阀
本公司其他产品：
对焊蝶阀详细信息：
一、对焊蝶阀概述
对焊蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。
采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
常用的蝶阀有对夹蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，气动法兰式伸缩蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
二、对焊蝶阀特点
其主要特点如下：
1、结构紧凑、体积小、重量轻、操作灵活、使用方便；
2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；
3、此阀无法兰，对管道和保温包扎带来很大方便和美观；
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
传动型式:蜗轮传动、气动传动、电动传动。
三、对焊蝶阀采用标准
焊接尺寸：GB1224；ANSI B16.25； DIN2559
结构长度：GB/T12221-1989；API609
压力试验：GB/T13927-1992；API598
四、对焊蝶阀和闸阀的性能比较
公称压力及公称直径相同的普通蝶阀和闸阀哪一个严密性比较好，不易漏水？
闸阀的密闭性要比蝶阀的好一些，不过也有厂家的蝶阀密闭性能好的。
闸阀体积大，占用空间大。
蝶阀体积小，占用空间小。
具体选用的时候，还要考虑介质的温度、阀门的密封和填料。
规范规定公称直径大于50的用碟阀。
对焊蝶阀是国家级重点新产品，高性能的手动蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。
五、对焊蝶阀结构特点
①三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
②由扭矩产生弹性密封。
③巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
④体积小、重量轻、操作轻巧、便于安装。
⑤可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
⑥更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。
⑦连续结构多样化：对夹、法兰、对焊。
六、对焊蝶阀结构用途
用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。
用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的首选品牌，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。
还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。
七、对焊蝶阀主要技术参数
公称通径 DN（mm） 50～700
公称压力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
试验压力Ps(MPa) 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸气、油品、酸类腐蚀性等。
适用温度 碳钢 :-29℃～425℃ 不锈钢:-40℃～600℃
八、对焊蝶阀主要连接尺寸
公称通径 主要尺寸 公称通径 主要尺寸
in DN (mm) L H1 H in DN (mm) L H1 H
4 100 190 270 370 18 450 330 535 820
5 125 200 295 390 20 500 350 560 900
6 150 210 308 416 24 600 390 630 980
8 200 230 370 530 28 700 430 670 1100
10 250 250 450 580 32 800 470 800 1300
12 300 270 465 630 36 900 510 850 1370
14 350 290 475 595 40 1000 550 880 1480
16 400 310 505 755 48 1200 630 1000 1690
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请联系我们
一、①对焊蝶阀产品名称与型号；②对焊蝶阀口径；③对焊蝶阀是否带附件以便我们的为您正确选型；④对焊蝶阀的使用压力；⑤对焊蝶阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
