河南气动陶瓷刀型闸阀供应商

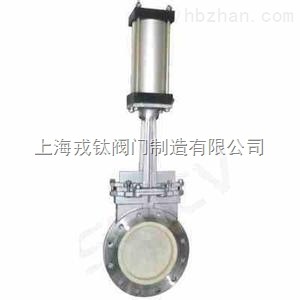

气动陶瓷刀型闸阀

气动陶瓷刀型闸阀

上海戎钛阀门制造有限公司是专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

气动陶瓷刀型闸阀主要性能规范：

1.密封面材料：结构陶瓷或超硬表面合金材料二种。
2.用煤渣、灰渣等气、固混合介质，闸板、阀座和流道部位采用了结构陶瓷材料制造，耐磨损、长寿命。
3.密封性能优越，并可进行密封棉修得。
4.进口阀座可作刮灰板，即使在落灰情况下也关闭自如。
5.阀体腔体结构彻底避免了卡阻、积灰的问题。
6.驱动方式：手动、气动和电动等。

气动陶瓷刀型闸阀主要零件材料

阀体、阀盖	不锈钢、碳钢	型　号 Type	公称压力 （MPa）	试验压力（MPa）		工作温度	适用介质
闸板	耐磨合金+不锈钢、碳钢			壳体	密封
阀杆	不锈钢	CZ43TC CZ643TC CZ943TC	1.0	1.5	1.1	≤150℃	煤渣、灰渣、渣水混合物等介质
密封面	耐磨合金或结构陶瓷			1.6	2.4	1.8

气动陶瓷刀型闸阀主要连接尺寸

型号	PN	尺寸（mm）
		DN	L	D	D0	≈H
CZ643TC-10C CZ643TC-16C	1.0MPa	50	90	160	180	285
		65	90	180	180	298
		80	90	195	220	315
		100	90	215	220	365
		125	90	245	230	400
		150	100	280	280	475
		200	100	335	360	540
		250	110	390	360	630
		300	120	440	400	780
		350	130	500	400	885
	1.6MPa	50	90	160	180	285
		65	90	185	180	295
		80	90	200	220	315
		100	90	220	220	365
		125	90	250	230	400
		150	100	285	280	475
		200	100	340	360	540
		250	110	405	360	630
		300	120	460	400	780
		350	130	520	400	885

注：口径DN50mm~DN1200mm

订货流程：
一、订货时请注明:如1.产品名称、2. 公称通径、3. 使用压力、4. 使用温度、5.使用介质、6.阀体材、
7.发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明欢迎致电或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌





气动陶瓷刀型闸阀
阀门技术快讯：
一种低温阀门气密性试验装置

本实用新型涉及一种低温阀门气密性试验装置，属工艺装备技术领域，其主要技术特征是它包括左立板、O型密封圈Ⅰ、入口接头、出口接头、O型密封圈Ⅱ、压紧座、端盖、顶杆、右立板、锁紧螺母、手柄、连接螺栓Ⅰ、导向槽、连接螺栓Ⅱ、支撑轴、底板、连接螺栓Ⅲ、出口接头，左立板、右立板分别通过多个连接螺栓Ⅰ固定于底板上端面的对称两端，入口接头的右侧一端为带导向锥面的接口，入口接头的右侧端面的沟槽中装有O型密封圈Ⅰ，压紧座的左侧一端为带导向锥面的接口，压紧座的左侧端面的沟槽中装有O型密封圈Ⅱ，压紧座和顶杆通过端盖连接成一整体，它具有结构紧凑合理、使用维护方便快捷、可多次重复使用，制造成本低等特点。

一种低温阀门气密性试验装置，其特征在于它包括左立板(1)、O型密封圈Ⅰ(2)、入口接头(3)、出口接头(4)、O型密封圈Ⅱ(5)、压紧座(6)、端盖(7)、顶杆(8)、右立板(9)、锁紧螺母(10)、手柄(11)、连接螺栓Ⅰ(12)、导向槽(13)、连接螺栓Ⅱ(14)、支撑轴(15)、底板(16)、连接螺栓Ⅲ(17)、出口接头(18)；所述的左立板(1)上设置一个和入口接头(3)外径尺寸一致的光滑开孔；所述的右立板(9)上设置一个和顶杆(8)配合一致的螺纹孔；所述的底板(16)的上端面设置有纵向导向槽(13)；左立板(1)、右立板(9)分别通过多个内六角的连接螺栓Ⅰ(12)固定于底板(16)上端面的对称两端；所述的入口接头(3)的左侧一端为连接外部管路的外螺纹接口，入口接头(3)的右侧一端为带导向锥面的接口；入口接头(3)的右侧端面上设置有密封圈沟槽；O型密封圈Ⅰ(2)装于入口接头(3)右侧端面的密封圈沟槽中；入口接头(3)外螺纹接口端朝向外侧套装于左立板(1)上的光滑开孔中，并通过焊接方式固定于左立板(1)上；所述的压紧座(6)的左侧一端为带导向锥面的接口；压紧座(6)的左侧端面上设置有密封圈沟槽；O型密封圈Ⅱ(5)装于压紧座(6)左侧端面的密封圈沟槽中；所述的出口接头(18)焊装于压紧座(6)侧面的装配孔；出口接头(18)的


气动陶瓷刀型闸阀
本公司其他产品：
高压平衡式角型截止阀详细信息：
高压平衡式角型截止阀介绍
高压平衡式角型截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式
（手轮与阀杆一起旋转升降，螺母设在阀体上）。高压平衡式截止阀只适用于全开和全关，不允许作调节和节流。

PNl6～45 (JLH)L／J87Y JLH多功能阀
(JLH)L／J87×型高压平衡式截止阀
(JLH)L，L87F1 01型高压平衡式节流阀
一、高压平衡式角型截止阀外形及连接尺寸：
公称压力PN(MPa) 公称通径DN(mm) 外形尺寸(mm)
L L1 H Dn D1 D b D0
16
20 40 121 281 340 36 88.8 120 20 280
50 140 300 380 45 88.8 120 20 300
65 165 325 395 58 88.8 120 20 360
80 184 374 475 72 107.8 140 20 400
25
35
45 40 121 281 340 36 88.8 120 20 280
50 140 300 380 45 88.8 120 20 300
65 165 325 395 58 88.8 120 20 360
80 184 374 475 72 107.8 140 20 400
注：L1=L+对焊卡箍头
二、高压平衡式角型截止阀高压平衡式角型焊接截止阀：
PNl6～45 (JLH)L，J67Y JLH多功能阀
(JLH)L/J67X型高压平衡式截止阀(JLH)L/L67F1 01型高压平衡式节流阀
三、高压平衡式角型截止阀外形及连接尺寸：
公称压PN(MPa) 公称通径DN(mm) 外形尺寸(mm)
L H Dn D D0
16
20 25 108 310 23 42 200
32 1 14 325 29 54 240
40 121 340 36 60 280
50 140 380 45 73 300
65 165 3 95 58 89 360
80 184 475 72 108 400
100 229 495 90 133 450
125 266 545 113 159 500
150 305 57 5 135 192 550
25
35
45 25 108 310 23 42 200
32 114 325 29 54 240
40 121 340 36 60 280
50 140 380 45 73 300
65 165 395 58 89 360
80 184 475 72 108 400
100 229 495 90 133 450
125 266 545 113 159 500
150 305 575 135 192 550
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请联系我们
一、①高压平衡式角型截止阀产品名称与型号；②高压平衡式角型截止阀口径；③高压平衡式角型截止阀是否带附件以便我们的为您正确选型；④高压平衡式角型截止阀的使用压力；⑤高压平衡式角型截止阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
