河南PZ643气动刀形闸阀专业公司

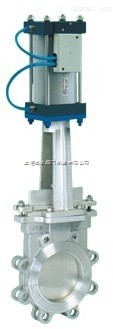

PZ643气动刀形闸阀

PZ643气动刀形闸阀

上海戎钛阀门制造有限公司是【PZ643气动刀形闸阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

PZ643气动刀形闸阀性能特点
1.超短结构长度，节省材料，可使管路系统整体重量大大减轻。
2.占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
3.闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。
4.上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。
5.闸板具有“闸刀"的功能，能有效的闸断介质中各类杂物

公称压力 Nominal Pressure	DL	L	D1	D2	H	Z-M
0.6 MPa	50	48	90	110	335	4-M12
	65	48	110	130	363	4-M12
	80	51	125	150	395	4-M16
	100	51	145	170	465	8-M16
	125	57	175	200	530	8-M16
	150	57	200	225	630	8-M16
	200	70	255	280	750	8-M16
	250	70	310	335	900	12-M16
	300	76	362	395	1120	12-M20
	350	76	412	445	1260	12-M20
	400	89	462	495	1450	16-M20
	450	89	518	550	1600	16-M20
	500	114	568	600	1800	16-M20
	600	114	670	705	2300	20-M22
	700	127	775	810	2500	24-M22
	800	127	880	920	2800	24-M27
	900	154	980	1020	3100	24-M27
	1000	165	1080	1120	3400	28-M27
1.0 MPa	1200	190	1295	1340	3600	32-M30
	50	48	100	125	335	4-M16
	65	48	120	145	363	4-M16
	80	51	135	160	395	4-M16
	100	51	155	180	465	8-M16
	125	57	185	210	530	8-M16
	150	57	210	240	630	8-M20
	200	70	265	295	750	8-M20
	250	70	320	350	900	12-M20
	300	76	368	400	1120	12-M20
	350	76	428	460	1260	16-M20
	400	89	482	515	1450	16-M22
	450	89	532	565	1600	20-M22
	500	114	585	620	1800	20-M22
	600	114	685	725	2300	20-M27
	700	127	800	840	2500	24-M27
	800	127	898	950	2800	24-M30
	900	154	1005	1050	3100	28-M30
	1000	165	1115	1160	3400	28-M30
	1200	180	1325	1380	3600	32-M36

PZ643气动刀形闸阀订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明欢迎致电或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。



PZ643气动刀形闸阀
阀门技术快讯：
阀门扳手的省力装置

阀门扳手的省力装置，涉及五金类工具，尤其涉及阀门扳手的结构，包括省力柄、与扳手的手柄连接的连接杆，连接杆的一端设置螺纹、连接杆的另一端与省力柄固定连接。在操作大尺寸手轮时，省力装置连接在阀门扳手手柄的前端，将所操作阀门的阀杆套入省力柄中并且间隙配合，使扳爪刚好擒住手轮外圆，阀门扳手转动手轮一次后，以省力柄为支撑原点，将阀门扳手抬起，使扳爪高于手轮外圆，再次套入下次操作手轮外圆位置，进行下次操作，如此重复可达到启闭阀门作用，由于以省力柄为支撑原点抬起和放下扳爪比将阀门扳手全部拿下和放下用时短，故达到省时作用。由于抬起阀门扳手时，阀门扳手大部分重量由省力柄传递给阀门手轮承担，故达到省力作用。

阀门扳手的省力装置，其特征在于：包括省力柄、与扳手的手柄连接的连接杆，连接杆的一端设置螺纹、连接杆的另一端与省力柄固定连接。


PZ643气动刀形闸阀
本公司其他产品：
锻钢高压球阀详细信息：
一、锻钢高压球阀适用标准
1、设计和制造标准根据：BS5351 MSS SP-118；
2、连接端根据：
1）承插焊根据：ANSI B16.11；JB/T1751
2）螺纹端根据：ANSI B16.11；JB/T1751
3）对焊端根据：ANSI B16.25；JB/T12224
4）法兰端根据：ANSI B16.5；JB79
3、检验与试验根据：API 598；GB/T13927；JB/T9092
4、结构特征：三片式螺栓连接
5、材料标准根据：ANSI/ASTM
6、阀体主要材料：A105；LF2；F304(L)；F316(L)；F51
二、锻钢高压球阀应用和特点
锻钢高压球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统．由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属特技公司独有．操作方式有手动－蜗杆蜗轮驱动，气动，电动，气\液联动，电\液联动，以及各类特殊控制形式。
三、锻钢高压球阀功能特征
1、双截断和排放　2、安全解压　3、可靠密封　4、防火设计　5、清扫管道　6、紧急密封　7、特殊阀门　8、阀盖组合密封　9、排污　10、接长阀杆　11、防静电设计　12、承受管道应力安全
有些锻钢高压球阀阀体上标有箭头，如果没有附带英文FIOW字迹，则为密封座作用方向，不作为介质流向参考，不锈钢气动阀门自泄方向相反。通常情况下，双座密封的球阀具有双向流向。
四、锻钢高压球阀主要零件材质表
序号 零件名称 材质
1 阀体 Body A105 A304
2 密封圈 Sealing Ring APTFE & PEEK
3 球体 Ball F6 F304
4 阀杆 Stem 410 304
5 O型圈 O-ring VITON
6 垫片 Gasket PTFE
7 螺栓 Bolt B7 B8
8 螺母 Nut 2H 8
9 薄型螺母 Flat nut 8
五、锻钢高压球阀 主要外型及连接尺寸表Class800、1500
锻钢高压球阀 结构图
NPT 1/4 3/8 1/2 3/4 1 11/4 1/2 2
L 92 92 92 111 127 140 152 152
d 6 9 13 19 25 32 38 49
H 70 70 70 80 80 105 105 115
W 125 125 125 215 215 250 250 290
重量 (Kg) 2.5 2.4 2.3 3.4 6.4 6.4 11 13
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请联系我们
一、①锻钢高压球阀产品名称与型号；②锻钢高压球阀口径；③锻钢高压球阀是否带附件以便我们的为您正确选型；④锻钢高压球阀的使用压力；⑤锻钢高压球阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
