上海气动刀形闸阀批发价格

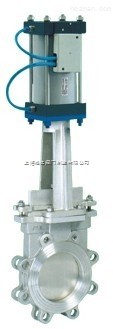

气动刀形闸阀

气动刀形闸阀

上海戎钛阀门制造有限公司是【气动刀形闸阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

气动刀形闸阀性能特点
1.超短结构长度，节省材料，可使管路系统整体重量大大减轻。
2.占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
3.闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。
4.上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。
5.闸板具有“闸刀"的功能，能有效的闸断介质中各类杂物

公称压力 Nominal Pressure	DL	L	D1	D2	H	Z-M
0.6 MPa	50	48	90	110	335	4-M12
	65	48	110	130	363	4-M12
	80	51	125	150	395	4-M16
	100	51	145	170	465	8-M16
	125	57	175	200	530	8-M16
	150	57	200	225	630	8-M16
	200	70	255	280	750	8-M16
	250	70	310	335	900	12-M16
	300	76	362	395	1120	12-M20
	350	76	412	445	1260	12-M20
	400	89	462	495	1450	16-M20
	450	89	518	550	1600	16-M20
	500	114	568	600	1800	16-M20
	600	114	670	705	2300	20-M22
	700	127	775	810	2500	24-M22
	800	127	880	920	2800	24-M27
	900	154	980	1020	3100	24-M27
	1000	165	1080	1120	3400	28-M27
1.0 MPa	1200	190	1295	1340	3600	32-M30
	50	48	100	125	335	4-M16
	65	48	120	145	363	4-M16
	80	51	135	160	395	4-M16
	100	51	155	180	465	8-M16
	125	57	185	210	530	8-M16
	150	57	210	240	630	8-M20
	200	70	265	295	750	8-M20
	250	70	320	350	900	12-M20
	300	76	368	400	1120	12-M20
	350	76	428	460	1260	16-M20
	400	89	482	515	1450	16-M22
	450	89	532	565	1600	20-M22
	500	114	585	620	1800	20-M22
	600	114	685	725	2300	20-M27
	700	127	800	840	2500	24-M27
	800	127	898	950	2800	24-M30
	900	154	1005	1050	3100	28-M30
	1000	165	1115	1160	3400	28-M30
	1200	180	1325	1380	3600	32-M36

气动刀形闸阀订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明欢迎致电或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。



气动刀形闸阀
阀门技术快讯：
一种阀门五金配件

本实用新型公开了一种阀门五金配件，包括阀盖，所述阀盖包括阀盖体、阀盖法兰和凸台，阀盖体、阀盖法兰和凸台一体式连接；所述阀盖内开有贯通的中心阀杆孔，所述阀盖体外壁设有挡圈，阀盖法兰上开有螺栓孔，所述凸台内开有凹槽，凹槽与中心阀杆孔相连通，凹槽与中心阀杆孔同轴。本实用新型通过中心阀杆孔与阀杆配合安装，凸台与阀体内腔配合安装，阀盖法兰上的螺栓孔用来与阀体通过螺栓固定，凸台的的作用与导向套相同，解决了阀盖与导向套的同心度问题，提高了阀盖的装配效率，通过凸台与阀体内腔的紧密配合，以及凹槽装配密封垫的设计，能增加阀盖与阀体和阀杆之间的密封效果，避免渗漏现象，结构简单，装配方便，密封性强。

一种阀门五金配件，其特征在于：包括阀盖(1)，所述阀盖(1)包括阀盖体(3)、阀盖法兰(4)和凸台(5)，阀盖体(3)、阀盖法兰(4)和凸台(5)一体式连接；所述阀盖(1)内开有贯通的中心阀杆孔(2)，所述阀盖体(3)外壁设有挡圈(31)，阀盖法兰(4)上开有螺栓孔(41)，所述凸台(5)内开有凹槽(6)，凹槽(6)与中心阀杆孔(2)相连通，凹槽(6)与中心阀杆孔(2)同轴。


气动刀形闸阀
本公司其他产品：
Y43H型先导活塞式蒸汽减压阀详细信息：
Y43H型先导活塞式蒸汽减压阀介绍
本系列Y43H型先导活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。薄膜型减压阀通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，超减压稳压作用。
一、Y43H型先导活塞式蒸汽减压阀主要技术参数和性能指标
公称压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0
壳化试验压力（MPa） 2.4 3.75 6.0 9.6 15.0 24
密封试验压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围（MPa） 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
压力特性偏差（MPa）△P2P GB12246-1989
流量特性偏差（MPa）△P2G GB12246-1989
最小压差（MPa） 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 GB12245-1989
*.壳体试验不包括膜片、顶盖。
二、Y43H型先导活塞式蒸汽减压阀流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500
三、Y43H型先导活塞式蒸汽减压阀主要零件材料
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀盘 2Cr13
缸套 2Cr13/铜合金
活塞 合金铸铁
导阀座 导阀杆 2Cr13
主阀弹簧 1Cr18Ni9Ti
导阀主弹簧 50CrVA
调节弹簧 60Si12Mn
四、Y43H型先导活塞式蒸汽减压阀外形尺寸(PN1.6-4.0)单位：mm
公称通径
DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 295 90
20 160 180 330 98
25 180 200 330 110
32 200 220 330 110
40 220 240 345 125
50 250 270 345 125
65 280 300 350 130
80 310 330 385 160
100 350 380 385 170
125 400 450 400 200
150 450 500 415 210
200 500 550 475 240
250 650 525 290
300 800 580 335
350 850 620 375
400 900 660 405
450 900 730 455
500 950 750 465
五、Y43H型先导活塞式蒸汽减压阀连接形式
法兰式：RF MF RJ
执行标准：JB79 GB9113 ANSI B16.5
六、Y43H型先导活塞式蒸汽减压阀外形尺寸(PN6.4-16.0) 单位：mm
公称通径
DN 外 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 305 105
20 180 200 340 105
25 200 220 340 120
32 220 230 340 120
40 240 240 355 135
50 270 300 355 135
65 300 340 360 140
80 330 360 395 17
100 380 400 185
125 450 415 215
150 500 430 225
200 550 495 260
250 650 545 310
300 800 600 355
350 850 640 395
400 900 690 435
500 950 780 495
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请联系我们
一、①Y43H型先导活塞式蒸汽减压阀产品名称与型号；②Y43H型先导活塞式蒸汽减压阀口径；③Y43H型先导活塞式蒸汽减压阀是否带附件以便我们的为您正确选型；④Y43H型先导活塞式蒸汽减压阀的使用压力；⑤Y43H型先导活塞式蒸汽减压阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
