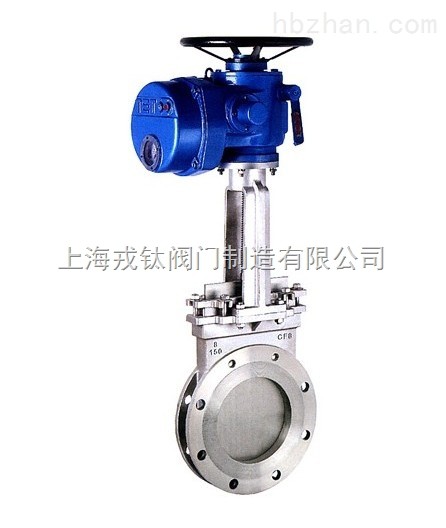

PZ973电动对夹式刀形闸阀

上海戎钛阀门制造有限公司是【PZ973电动对夹式刀形闸阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

一、PZ973电动对夹式刀形闸阀介绍

PZ973系列闸阀分为PZ973H、PZ973F、PZ973Y 电动刀型闸阀(刀闸阀)：电动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢(PZ973H-10C~16C)、不锈钢(PZ973F-10P~16P PZ973Y-10P~16P)，具有排渣功能的的闸阀。

二、PZ973电动对夹式刀形闸阀产品特点

超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭。

通径范围：DN50~DN800。

使用温度：≤ 100℃。

三、PZ973电动对夹式刀形闸阀适用范围

应用于污水、造纸、化工、煤炭、制糖等领域，特别适合于造纸行业在管道上作调节与节流使用。



四、主要外形及连接尺寸(mm)

公称压力	DN	L	D1	D2	H	A	B	C	D	N-Φ	电装型号
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258

订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明欢迎致电或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。

PZ973电动对夹式刀形闸阀
阀门技术快讯：
一种电磁阀门检测装置

一种电磁阀门检测装置，属于测试、测量技术领域，包括测量执行机构、导向衬套、工件定位机构、调整螺母和台架；所述测量执行机构与导向衬套内腔配装；所述导向衬套安装在台架上，并通过第一锁紧螺母固定；所述工件定位机构与导向衬套外缘配装，并通过第二锁紧螺母定位固定；所述调整螺母与工件及工件定位机构配装，所述台架固定在水平面上。本实用新型具有结构简单、操作方便、制造成本低廉的特点，能准确、快捷地完成精密电磁阀门推力N、钢球的允许间隙Δ及芯铁工作间隙M等参数的测量，保证了精密电磁阀门工作的可靠性。

一种电磁阀门检测装置（2），其特征是，包括测量执行机构、导向衬套（25）、工件定位机构、调整螺母（29）和台架（21）；所述测量执行机构与导向衬套（25）内腔配装；所述导向衬套（25）安装在台架（21）上，并通过第一锁紧螺母（27）固定；所述工件定位机构与导向衬套（25）外缘配装，并通过第二锁紧螺母（28）定位固定；所述调整螺母（29）与工件（1）及工件定位机构配装，所述台架（21）固定在水平面上。


PZ973电动对夹式刀形闸阀
本公司其他产品：
法兰连接固定式铸钢球阀详细信息：
一、法兰连接固定式铸钢球阀介绍
法兰连接固定式铸钢球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封不锈钢电动球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
二、法兰连接固定式铸钢球阀 Q(3、6、7、8、9)47F(N、P)
技术规范
设计标准Design Standard GB/T 12237 GB/T 19627 API 6D
结构长度Face to Face GB/T 12221 API 6D ASME B16.10
法兰尺寸Flanged Size GB/T 9113 JB/T 79 ASME B16.5 ASME B16.47
检查与实验Test＆Inspection JB/T 9092 GB/T 19627 API 598 API 6D
注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》
主要零件材质
序号
No 零件名称
Part name 材质 Material
GB ASTM
1 左右体Bonnet WCB A216-WCB
2 螺柱Bolt 35CrMoA A193-B7
3 螺母Nut 35 A194-2H
4 底盖
Bottom Cover 25 A105
5 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless steel
6 下阀杆Stem 1Cr13 A182-F6a
7 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
8 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless steel
9 阀体Body WCB A216-WCB
10 排污堵头
Blow down stopple 25 A105
11 注脂阀
Grease injection valve 组合件
Assembled 组合件
Assembled
12 弹簧Spring 60Si2Mn InconelX-750
13 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
14 阀座Seat 25 A105
15 密封圈
Sealing ring PTFE PTFE
16 球体Ball WCB+ENP A216-WCB+ENP
17 上阀杆Stem 1Cr13 A182-F6a
18 键Key 45 AISI C 1045
19 填料垫
Packing seat 2Cr13 A276-420
20 填料
Packing 柔性石墨+不锈钢
Graphite + stainless stee 柔性石墨+不锈钢
Graphite + stainless stee
21 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
22 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless stee 柔性石墨+不锈钢
Graphite + stainless stee
23 阀盖Cover 25 A105
24 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
25 填料压盖Gland WCB A216-WCB
26 支架Yoke WCB A216-WCB
27 连接套Connection set 45 AISI C 1045
三、法兰连接固定式铸钢球阀 Q(3、6、7、8、9)47F(N、P)
四、法兰连接固定式铸钢球阀技术规范
设计标准Design Standard GB/T 12237 GB/T 19627 API 6D
结构长度Face to Face GB/T 12221 API 6D ASME B16.10
法兰尺寸Flanged Size GB/T 9113 JB/T 79 ASME B16.5 ASME B16.47
检查与实验
Test＆Inspection JB/T 9092 GB/T 19627 API 598 API 6D
注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》
五、法兰连接固定式铸钢球阀主要零件材质
序号
No 零件名称
Part name 材质 Material
GB ASTM
1 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
2 密封圈Sealing ring PTFE PTFE
3 阀座Seat 25 A105
4 弹簧Spring 60Si2Mn InconelX-750
5 螺柱Bolt 35CrMoA A193-B7
6 左右体Bonnet 25 A105
7 注脂阀
Grease injection valve 组合件
Assembled 组合件
Assembled
8 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless steel
9 下阀杆Stem 1Cr13 A182-F6a
10 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless steel
11 衬套
Bushing PTFE＆锡青铜
PTFE＆Nikealium PTFE＆锡青铜
PTFE＆Nikealium
12 阀体Body 25 A105
13 球体Ball 25+ENP A105+ENP
14 衬套
Bushing PTFE＆锡青铜
PTFE＆Nikealium PTFE＆锡青铜
PTFE＆Nikealium
15 上阀杆Stem 1Cr13 A182-F6a
16 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless steel
17 阀盖Cover 25 A105
18 填料
Packing 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless steel
19 支架Yoke WCB A216-WCB
20 驱动装置
Driving 组合件
Assembled 组合件
Assembled
21 连接套
Connection set 45 AISI C 1045
22 填料压盖Gland WCB A216-WCB
23 定位销Fitting pin 1Cr13 A276-410
24 排污堵头
Blow down stopple 25 A105
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请联系我们
一、①法兰连接固定式铸钢球阀产品名称与型号；②法兰连接固定式铸钢球阀口径；③法兰连接固定式铸钢球阀是否带附件以便我们的为您正确选型；④法兰连接固定式铸钢球阀的使用压力；⑤法兰连接固定式铸钢球阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
